Viemärin kaatomerkintä

Layout-sovellus > Vesi ja viemäri -välilehti > Merkinnät-ryhmä > Kaato

Jos viemärit on piirretty kaadolla, saadaan kaatomerkinnän suunta ja kaltevuus suoraan viemäristä. Tällöin ei kysytä kaltevuutta eikä virtaussuuntaa (vain suunta, kummalle puolelle putkea merkintä laitetaan).

Jos viemärit on piirretty ilman kaatoa, voidaan viemäreihin silti lisätä kaatomerkintä. Tällöin toiminnossa kysytään merkinnän suunta sekä kaadon suuruus komentorivillä.

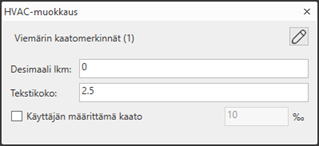

Jo kuvassa olevaa kaatomerkintää voidaan muokata valitsemalla merkintä kuvasta. Muokkauksessa voidaan määrittää näytettävien desimaalien lukumäärä sekä tekstikoko. Kaadolla piirretystä viemäristä merkintään haetaan automaattisesti viemärin todellinen kaato, mutta tarvittaessa tämä voidaan korvata käyttäjän omalla meäärityksellä.
