Määrälaskenta

Layout-sovellus > HVAC-välilehti > Määrälaskenta/luettelot-ryhmä > LVI-määräluettelo

Määrälaskennan peruste

Määrälaskenta voi olla kuvakohtainen, projektikohtainen, rakennuskohtainen tai kuvan tietyistä tiloista/rajauksista.

  • Projektikohtainen laskee määrät kaiksita kuvista, jotka on määritetty projektin kerrosasetuksiin

  • Rakennuskohtainen laskee valittujen rakennuksien kuvista

  • Kuvakohtainen laskee määrät aktiivisena olevasta kuvasta

  • Rajattu alue voidaan määrittää tilaelementeillä tai rajauksella kuvasta

Määrälaskenta voidaan tehdä kaikista osista tai voidaan valita järjestelmien (IV, Lämpö, Jäähdytys, Käyttövesi, Viemäri ja Muut putkistot) osista tai yksittäisistä osista. Laskettavat osat valitaan Määrälaskennan elementit kohdassa.

Kanavat ja niiden osat

Kanavista lasketaan metrimäärät laatu- ja kokoeroteltuna. Haluttaessa kanavista saadaan vielä erilliset määrät eristetyistä joko neliöinä tai kanavan osiin liitettyinä.

Kanavaosat lasketaan kappaleina. Jos pyöreän kanavan pituus on valittu, saadaan myös jatkoliittimien määrät kanavakokokohtaisesti. Päätelaitteista käytetään ensisijaisesti tuotekoodia, joka on aina valmistajan ilmoittaman esitystavan mukainen. Kanavan osat eritellään laaduittain.

Putket ja niiden osat

Putkista lasketaan metrimäärät laatu- ja kokoeroteltuna. Haluttaessa putkesta saadaan vielä erilliset määrät eristetyistä joko neliöinä tai putken osiin liitettyinä. Lattialämmitysputkien pituus voidaan laskea joko putkista itsestään tai tunnusympyröistä, mitä LL-piirien mitoitus kuvaan asettaa.

Putkiosat lasketaan kappaleina. Jos putken pituus on valittu, saadaan myös jatkoliittimien määrät putkikokokohtaisesti.

Putkiosiin kuuluu myös patterit ja vesikalusteet. Vesikalustemäärät voidaan lisäksi laskea omalla toiminnolla, Vesikalusteluettelo.

Vesi- ja viemärikalusteista esitetään kalustekoodit ja niiden määrä. Jos LVI-numerot on aktivoitu, puretaan kalusteet osiin, jotta osien LVI-numerot voidaan näyttää.

Taulukon muokkaus

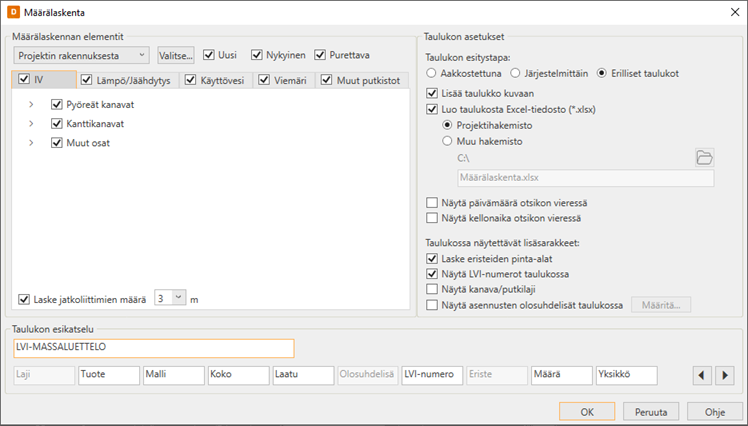

Taulukon asetuksissa voidaan valita

  • taulukoinnin esitystapa, eli järjestetäänkö tuotteet aakkosjärjestykseen samaan taulukkoon, järjestelmittäin samaan taulukkoon vai erilliset taulukot eri järjestelmistä.

  • lisätäänkö taulukon otsikkoon taulukon luonnin päivämäärä ja kellonaika

  • esitetäänkö eristeiden pita-alojen, LVI-numeroiden, kanava/putkilajin ja olosuhdelisien lisäsarakkeet

Taulukko voidaan lisätä kuvaan taulukkona tai taulukosta voidaan tehdä Excel-taulukko valittuun hakemistoon. Toiminnon jälkeen taulukko on aina leikepöydällä, josta se voidaan myös liittää haluttuun paikkaan.

Taulukon esikatselu -osiossa voidaan muokata sarakkeiden otsikoita sekä järjestystä.

LVI-numerot

Näytä LVI-numerot taulukossa valinnan aktivointi lisää taulukkoon lisäsarakkeen.

Jos kanavilla ei ole laatua, ei niistä saada taulukkoon LVI-numeroita. Ennen kanavien piirtämistä kannattaa määrittää kanavan laatu tai muuttaa jälkikäteen kanavien laatu halutuksi. Kanavan osilla on LVI-numerot ZnFe, ZnFe1,2, M ja HFe laaduille. LVI-numerot ovat pääasiallisesti niistä tuotteista, joita tukkurit välittävät. Esim. kantikkailla kanavilla ja suurella osaa päätelaitteita ei löydy LVI-numeroita.

Kanava/putkilaji

Näytä kanava/putkilaji valinnan aktivointi lisää taulukkoon lisäsarakkeen.

Jos osalle ei ole lajia tiedossa, jätetään sarake tyhjäksi.

Olosuhdelisät

Määritä-painikkeella avautuvassa dialogissa määritetään käytettävät olosuhdelisät. Tilasta ja työskentelykorkeudesta johtuvat lisät summataan. Esim IV-konehuoneessa 5.5 m korkeudessa olevan kanavan asennustyön lisä on 30% + 25% = 55 %.

Lisää rajaus -painikkeella kuvaan merkitään aluerajaus. Aluerajaukseen tallentuu nimi ja prosettilukema, joita käytetään laskennassa. Rajaus määritellään oletuksena kahden pisteen määrittämällä laatikolla, mutta on myös mahdollista määrittää moniviivalla Komentopalkin vaihtoehdolla.

Olosuhdelisät tuovat taulukkoon oman sarakkeen, jossa näkyy %-lukema. Olosuhdelisien käyttö kasvattaa taulukon kokoa, koska sama putki eri olosuhdelisäprosentilla on omalla rivillä.
