Lattialämmitysputken piirto
|
Layout-sovellus > Lattialämmitys-välilehti > Piirrä-ryhmä > LL-Putki |
LL-putken piirto -toiminnolla voidaan mallintaa lattialämmitysputkia eri tavoilla. Putkia voidaan piirtää yksittäin, pareittain tai kokonaisia piirejä, spiraali- tai rivimuotoon.
Kaikissa vaihtoehdoissa geometria osiossa valitaan putken tyyppi, korko ja korkomuutoksissa käytettävä nousukulma.
Asetuksissa valitaan mm. putkien esitys 2D tai 3D sekä piirtomoodi vastaavasti kuin putkipiirrossa.

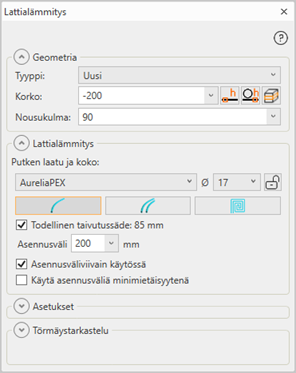

Yhden ja kahden putken piirrossa määritetään putken laatu ja koko, joiden mukaan määräytyy taivutussäde. Piirto voidaan tehdä todellisella taivutussäteellä tai sitten se voidaan tehdä taivutussäteellä, joka on asennusväli jaettuna kahdella.
Piirron avuksi voidaan ottaa asennusväliviivain, jonka avulla on helppo piirtää putkia olemassa olevien putkien rinnalle. Asennusväliviivaimen numerot kertovat väliin jäävien putkien määrän. 0 -vaihtoehdolla putkien väliin jää aktiivinen asennusväli. 4-vaihtoehdolla väliin jää 4 putkea. Tällä tavalla voi helposti saada piirrettyä reuna-alueen, jossa on 6 putkea rinnan. Jos väliin tulee enää kuin lenkin paluuputki, kohdistetaan piste 0-ja 2-numeron välissä olevaan poikkiviivaan. Tällöin paluuputki mahtuu väliin ja molemmin puolin jää asennusväli. Minimiputkipituus mutkan jälkeen on asennusväli.

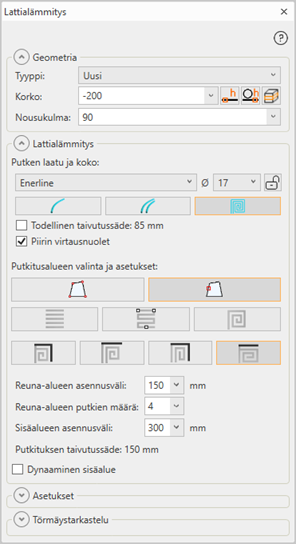

LL-putkea valitulle alueelle
Lattialämmitysputkea voidaan piirtää valitulle alueelle riviin yhdellä asennusvälillä tai spiraaliin yhdellä tai kahdella eri asennusvälillä.
Spriraaliasennuksella voidaan piirtää useampia eri variaatioita suorakaiteen muotoiseen huoneeseen. Piirron jälkeen putkistoa voi muokata normaalisti.
Alue voidaan rajata kolmella pisteellä tai elementillä, kuten esim. tila-elementillä. Osoitettujen viivojen ja putkien väliin jäävä alue on puolet valitusta asennusvälistä.
Piirin virtausnuolet -asetuksella piiriin lisätään automaattisesti virtausnuolet. Toiminnon lopuksi näytetään virtaussuunta.
Vaihtoehto 1: Annettu lukumäärä riviin
Vaihtoehto 2: Riviin yhdellä asennusvälillä
Vaihtoehto 3: Pelkkä sisäalue yhdellä asennusvälillä
Vaihtoehto 4: Sisäalue + reuna-alue yhdelle seinälle
Vaihtoehto 5: Sisäalue + reuna-alue kahdelle seinälle
Vaihtoehto 6: Erillinen sisäalue ja reunalue yhdelle seinälle
Vaihtoehto 7: Erillinen sisäalue ja reunalue kahdelle seinälle
Aluetta määritettäessä ensimmäisenä osoitetaan pisteet alueen seinästä tai seinäviiva, jota pitkin putket tulevat tilaan.
Lattialämmityspiirin väri
Lattialämmityspiirin väri voidaan vaihtaa tartuntatyökalurivin
painikkeesta tai kontekstivalikosta (hiiren oikean painikkeen valikosta, kun yksi piirin putki on valittuna).
:
