Putken piirto
|
Layout-sovellus > Lämpö ja jäähdytys -välilehti > Piirrä-ryhmä > Putki |
|
|
Layout-sovellus > Vesi ja viemäri -välilehti > Piirrä-ryhmä > Putki |
Putkien mallinnus tapahtuu yhdellä toiminnolla. Samalla kertaa voidaan mallintaa yhtä tai useaa putkea. Toiminnossa määritetään kaikki putken ominaisuudet: putkilaji, geometria, lukitukset, eristykset, piirtolinja, yleiset piirtoasetukset sekä törmäystarkastelun asetukset.
Huom! Putkia voidaan mallintaa kaikissa näkymäsuunnissa.
Putken piirto-toiminnon aluksi avautuu Putken piirto -ikkuna. Tässä ikkunassa määritetään kaikki putkien ominaisuudet, niin putkia mallinnettaessa kuin muokattaessakin.
Vinkki: Putkea voi mallintaa myös taaksepäin, mutta ei edellisen mallinnetun mutkan taakse. Näin mallinnettua putkea voi lyhentää mallinnuksen aikana.
Putken piirto -ikkunan yläreunassa on pikavalinnat, joista voi helposti valita yleisimmin käytetyt putkiyhdistelmät:
KV, LV, LVK, KV+LV, KV+LV+LVK, Lmeno, Lpaluu, Lmeno+Lpaluu, Jmeno, Jpaluu, Jmeno+Jpaluu.
Kullekin putkelle tallennetaan erikseen viimeksi käytetyt asetukset. Eli vaikka välillä mallintaisi vesiputkia ja sitten taas lämpöputkia, muistaa toiminto viimeksi käytetyt lämpöputken asetukset, kun vesiputken piirron jälkeen jatkaa lämpöputkien mallinnusta.
Jos putkiyhdistelmien pikavalinnoista ei löydy oikeaa yhdistelmää, voi putkia järjestellä, lisätä ja poistaa
-painikkeilla.
Geometria
Geometria kohdassa määritetään mallinnettavan putken tyyppi (mallinnetaanko uutta, nykyistä vai purettavaa putkistoa), korko, nousukulma sekä taipuisa putki-asetus. Kaikki tiedot ovat missä tahansa mallinnuksen vaiheessa muutettavissa.
Korko valinnan yhteydessä on aputoimintoja, joilla voidaan hakea korkotietoa kuvassa jo olevista putkista tai kanavista sekä jatkaa mallinnusta seuraavissa kerroksissa.
Korkomuutos tehdään valitulla nousukulmalla. Korkomuutoksen voi tehdä ylhäältä näkymässä muuttamalla korko-kentän arvoa tai sitten vinonäkymässä vaihtamalla piirtosuuntaa Tab -painikkeella.
Nousukulma määrittelee myös liitoksien kulmat. Eli jos liitytään eri korossa jo olemassa olevaan linjaan, tapahtuu liitos annetulla nousukulmalla.

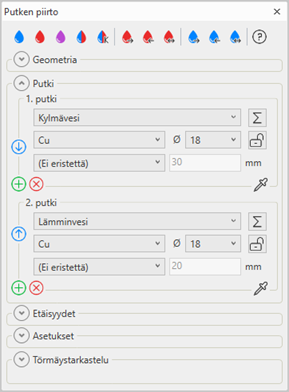

Putki
Putki-kohdassa valitaan mallinnettavat putket. Samalla toiminnolla voidaan mallintaa niin vesi-, lämpö- kuin jäähdytysputketkin. Lisäksi toiminnolla voi mallintaa muita putkia. Kullekin putkelle voidaan määrittää laatu, koko ja eriste erikseen.
Putken laadun, koon ja eristeen valinnat voi myös tehdä kaikille mallinnettaville putkille samalla kertaa. Laadun, koon ja eristeen perässä on painike, josta valitsemalla kyseinen laatu tai koko määritellään samalla kertaa kaikille Putken piirto -ikkunan putkille.
Kun putken mallinnuksen aloittaa jostakin laitteesta (esim. vesikalusteesta tai patterista), määritetään putken laji automaattseisti.
-asetuksella voidaan valita otetaanko putki huomioon mitoituksessa (ei Basic-sovelluksessa).
Valittu putki ei mukanava mitoituksessa
Osa valituista putkista ei ole mukana mitoituksessa
-painikkeella putken laatu ja koko voidaan lukita.
Valittu putki lukittu
Osa valituista putkista lukittu

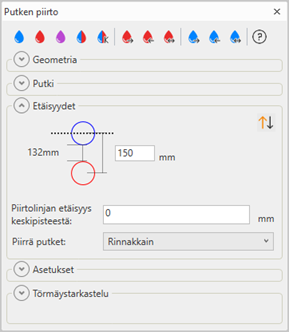

Etäisyydet
Kun mallinnetaan useampia putkia kerrallaan, voidaan etäisyydet kohdassa määrittää putkien väliset etäisyydet. Piirtolinja on esikatselukuvassa esitetty mustalla katkoviivalla ja sen etäisyyttä putken keskipisteestä voidaan myös muuttaa (Piirtolinjan etäisyys keskipisteestä).
Putket voidaan myös mallintaa päällekkäin tai rinnakkain.

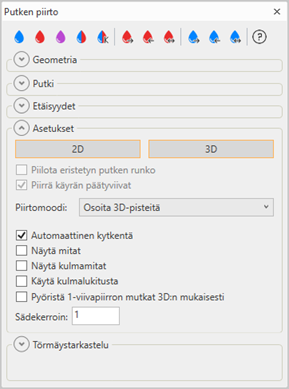

Asetukset
2D/3D: Valitaan näytetäänkö kuvassa pelkkä 2D esitys (kaikki elementit nollatasossa), pelkkä 3D (kaikki elementit oikeissa koroissa) vai molemmat. 2D esityksessä on putkien osalta vielä valittavissa 1 viiva piirto tai 2 viiva piirto.
2D:n 2 viivapiirrossa eristykset voidaan esittää putkelle erikseen tai sitten voidaan Piilota eristetyn putken runko -asetuksella piilottaa putken runko ja esittää putket vain eristeen ulkopinnan mukaisesti.
Piirrä käyrän päätyviivat: Piirrä käyrän päätyviivat valinnalla määritetään piirretäänkö koko kuvassa käyrille päätyviivat.
Piirtomoodi: Piirtomoodilla valitaan osoituspiste putken mallinnuksessa. Piste voidaan siis näyttää joko 2D-elementin tasossa (nolla korossa) tai 3D elementin tasossa.
Automaattinen kytkentä: Automaattinen kytkentä valinnalla putki/putket kytketään automaattisesti toiseen putkeen/putkiin, jos mallinnettaessa klikataan jotain toisen putken osaa. Eli jos halutaan mallintaa päällekkäisiä putkia ilman, että ne liittyvät toisiinsa, pitää tämä asetus ottaa pois päältä.
Vinkki: Alt gr -painikkeella automaattisen kytkennän saa väliaikaisesti päälle tai pois.
Näytä mitat: Näytä mitat asetuksella näytetään mallinnettaessa putken pituusmittoja.
Näytä kulmamitat: Näytä kulmamitat asetuksella näytetään mallinnettaessa putken kulmamitat.
Käytä kulmalukitusta: Kulmalukitus asetus auttaa mallintamaan putkia vakiokulmilla.
Pyöristä 1-viivapiirron mutkat 3D:n mukaisesti:Putket esitetään normaalisti 1-viivapiirrossa terävillä kulmilla. Pyöristä 1-viivapiirron mutkat 3D:n mukaisesti -asetuksella on mahdollista esittää kulmat sädekertoimen mukaisesti myös 1-viivapiirrossa.
Sädekerroin: Normaalisti sädekertoimelle käytetään arvoa 1, mutta muuttamalla arvoa voidaan vaikuttaa siihen, miten käyrät piirretään.
Törmäystarkastelu
Mallinnettaessa putkia, voidaan saman tien näyttää törmäykset kuvan muiden 3D elementtien kanssa (ajonaikainen törmäystarkastus). Törmäystarkastelun saa päälle Putken piirto -ikkunan Törmäystarkastelu kohdassa valitsemalla 3D-törmäystarkastelun.
Törmäys näytetään valitulla törmäysvärillä (huom. pitää olla värit elementeistä käytössä).
Asetukset... painikkeella määritetään törmäystarkastelun asetukset, katso lisää ohjeesta Törmäystarkastelu.
Putken piirron aloitus
Putken mallinnus aloitetaan antamalla putken alkupiste. Jos alkupisteen läheltä löytyy nousuja, vaakaputkia tai putkiosia, liitytään näihin automaattisesti (kun Automaattinen kytkentä -asetus on valittuna). Putken mallinnus voidaan myös aloittaa valitsemalla kuvasta jokin putkiosa, jolloin tartuntamuokkauksen plus-kahvoista voidaan jatkaa mallinnusta.
Putken piirron aloitus patterista
Lämpöputken mallinnuksen voi aloittaa suoraan patterista, jos patterille on mallinnettu jo kytkennät. Ks. lisää patterit ohjeesta.
Putken piirron aloitus vesikalusteesta
Vesikalusteiden kytkentäpisteiden plus-kahvoista voidaan aloittaa putken mallinnus. Putken laji ja koko määräytyvät vesikalusteen kytkennän tiedoista automaattisesti.
Putken aktiivinen piirto
Putken mallinnuksen aikana putken tietoja voidaan muuttaa (esim. korkoa tai kokoa) Putken piirto -ikkunassa. Putken loppupisteestä haetaan vaaka ja pystyputkia, joihin voidaan automaattisesti liittyä (jos Automaattinen kytkentä -asetus on valittuna) Putken piirto -ikkunan asetusten mukaisesti (esim. nousukulma).
Vinonäkymässä mallinnettaessa piirtosuunnan voi vaihtaa z-akselin suuntaiseksi tabulaattorilla (Tab-painike).
Putken piirto voidaan lopettaa komentorivin valinnalla tulppaan tai katkaisumerkintään.
Vinkki: LVK-liitoksen voi tehdä liittymällä LVK-putken piirrolla LV-putkeen tai valitsemalla kuvasta LVK-putken ja hiiren oikean painikkeen valikosta valitsemalla Lisää > LVK-liitos.
:
