Putkinousun piirto

Layout-sovellus > Lattialämmitys-välilehti > Piirrä-ryhmä > Nousu

Layout-sovellus > Lämpö ja jäähdytys-välilehti > Piirrä-ryhmä > Nousu

Layout-sovellus > Vesi ja viemäri-välilehti > Piirrä-ryhmä > Nousu

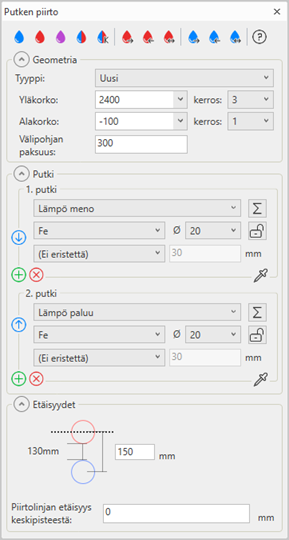

Tarvittaessa nousuja voidaan piirtää erillisellä Putkinousun piirto -toiminnolla. Toiminnossa määritetään Geometria-tiedot, joissa valitaan nousujen ylä- ja alakorko sekä niitä vastaavat kerrokset sekä välipohjan paksuus. Alku- ja loppukorot voivat siis olla eri kerroksissakin. Näin yhdellä kertaa voi lisätä nousun vaikka koko rakennuksen läpi.

Putki-tiedoissa määritetään mm. putkilaji, laatu, koko ja eristeet. Nousuja voi mallintaa myös useamman kerrallaan, jolloin nousuille määritettään keskinäinen etäisyys.
