Viemärin piirto
|
Layout-sovellus > Vesi ja viemäri-välilehti > Piirrä-ryhmä > Viemäri |
Viemärien mallinnus tapahtuu yhdellä toiminnolla. Toiminnossa määritetään kaikki viemärin ominaisuudet: viemärityyppi, geometria, taipuisa putki-asetus, eristykset, piirtolinja, yleiset piirtoasetukset sekä törmäystarkastelun asetukset.
Huom! Viemäreitä voidaan mallintaa kaikissa näkymäsuunnissa.

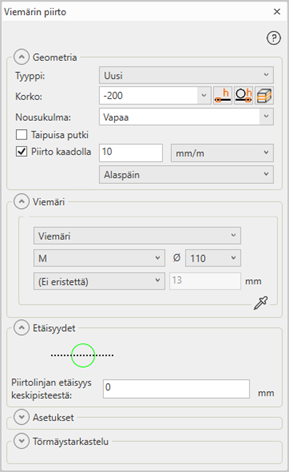

Viemärin piirto-toiminnon aluksi avautuu Viemärin piirto -ikkuna. Tässä ikkunassa määritetään kaikki putkien ominaisuudet, niin putkia mallinnettaessa kuin muokattaessakin.
Vinkki: Viemäriä voi mallintaa myös taaksepäin, mutta ei edellisen mallinnetun mutkan taakse. Näin mallinnettua putkea voi lyhentää mallinnuksen aikana.
Viemäriä voidaan piirtää myös kaadolla. Tällöin Geometria osiossa valitaan Piirto kaadolla -asetus ja määritetään kaadon määrä ja suunta.
Geometria
Geometria kohdassa määritetään mallinnettavan putken tyyppi (mallinnetaanko uutta, nykyistä vai purettavaa viemäriä), korko, nousukulma sekä piirretäänkö kaadolla. Kaikki tiedot ovat missä tahansa mallinnuksen vaiheessa muutettavissa.
Korko valinnan yhteydessä on aputoimintoja, joilla voidaan hakea korkotietoa kuvassa jo olevista putkista tai kanavista sekä jatkaa mallinnusta seuraavissa kerroksissa.
Korkomuutos tehdään valitulla nousukulmalla. Korkomuutoksen voi tehdä ylhäältä näkymässä muuttamalla korko-kentän arvoa tai sitten vinonäkymässä vaihtamalla piirtosuuntaa Tab -painikkeella.
Nousukulma määrittelee myös liitoksien kulmat. Eli jos liitytään eri korossa jo olemassa olevaan linjaan, tapahtuu liitos annetulla nousukulmalla.
Viemäri
Viemäri-kohdassa valitaan mallinnettava viemäri. Samalla toiminnolla voidaan mallintaa niin sadevesi, salaoja kuin tuuletusviemärit.
Kun viemärin mallinnuksen aloittaa jostakin viemäripisteestä (esim.lattiakaivosta), määritetään viemärin laji automaattseisti.
Etäisyydet
Viemärin piirrossa oletuksena piirtolinja on viemärin keskellä. Tarvittessa se voidaan Etäisyydet kohdassa vaihtaa tietylle etäisyydelle viemärin keskipisteestä.

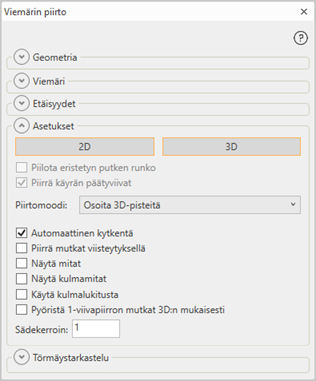

Asetukset
2D/3D: Valitaan näytetäänkö kuvassa pelkkä 2D esitys (kaikki elementit nollatasossa), pelkkä 3D (kaikki elementit oikeissa koroissa) vai molemmat. 2D esityksessä on putkien osalta vielä valittavissa 1 viiva piirto tai 2 viiva piirto.
2D:n 2 viivapiirrossa eristykset voidaan esittää putkelle erikseen tai sitten voidaan Piilota eristetyn putken runko -asetuksella piilottaa putken runko ja esittää putket vain eristeen ulkopinnan mukaisesti.
Piirrä käyrän päätyviivat: Piirrä käyrän päätyviivat valinnalla määritetään piirretäänkö koko kuvassa käyrille päätyviivat.
Piirtomoodi: Piirtomoodilla valitaan osoituspiste putken mallinnuksessa. Piste voidaan siis näyttää joko 2D-elementin tasossa (nolla korossa) tai 3D elementin tasossa.
Automaattinen kytkentä: Automaattinen kytkentä valinnalla putki/putket kytketään automaattisesti toiseen putkeen/putkiin, jos mallinnettaessa klikataan jotain toisen putken osaa. Eli jos halutaan mallintaa päällekkäisiä putkia ilman, että ne liittyvät toisiinsa, pitää tämä asetus ottaa pois päältä.
Vinkki: Alt gr -painikkeella automaattisen kytkennän saa väliaikaisesti päälle tai pois.
Piirrä mutkat viisteytyksellä:Visteytys-asetuksella piirretään mutkat automaattisesti 45 asteen kulmilla.
Näytä mitat: Näytä mitat asetuksella näytetään mallinnettaessa putken pituusmittoja.
Näytä kulmamitat: Näytä mitat asetuksella näytetään mallinnettaessa putken kulmamitat.
Käytä kulmalukitusta: Kulmalukitus asetus auttaa mallintamaan putkia vakiokulmilla.
Sädekerroin: Normaalisti sädekertoimelle käytetään arvoa 1, mutta muuttamalla arvoa voidaan vaikuttaa siihen, miten käyrät piirretään.
Törmäystarkastelu
Mallinnettaessa viemäreitä voidaan saman tien näyttää törmäykset kuvan muiden 3D elementtien kanssa (ajonaikainen törmäystarkastus). Törmäystarkastelun saa päälle Putken piirto -ikkunan Törmäystarkastelu kohdassa valitsemalla 3D-törmäystarkastelun.
Törmäys näytetään valitulla törmäysvärillä (huom. pitää olla värit elementeistä käytössä).
Asetukset... painikkeella määritetään törmäystarkastelun asetukset, katso lisää ohjeesta Törmäystarkastelu.
Viemärin piirron aloitus
Vienärin mallinnus aloitetaan antamalla putken alkupiste. Jos alkupisteen läheltä löytyy viemärin nousuja, vaakaputkia tai viemäriosia, liitytään näihin automaattisesti (kun Automaattinen kytkentä -asetus on valittuna). Viemärin mallinnus voidaan myös aloittaa valitsemalla kuvasta jokin viemäriosa, jolloin tartuntamuokkauksen plus-kahvoista voidaan jatkaa mallinnusta.
Viemärin piirron aloitus vesikalusteesta
Vesikalusteiden kytkentäpisteiden plus-kahvoista voidaan aloittaa viemärin mallinnus. Viemäärin laji ja koko määräytyvät vesikalusteen kytkennän tiedoista automaattisesti.
Viemärin aktiivinen piirto
Viemärin mallinnuksen aikana viemärin tietoja voidaan muuttaa (esim. korkoa tai kokoa) Viemärin piirto -ikkunassa. Viemärin loppupisteestä haetaan vaaka ja pystyviemäreitä, joihin voidaan automaattisesti liittyä (jos Automaattinen kytkentä -asetus on valittuna)Viemärin piirto -ikkunan asetusten mukaisesti (esim. nousukulma).
Vinonäkymässä mallinnettaessa piirtosuunnan voi vaihtaa z-akselin suuntaiseksi tabulaattorilla (Tab-painike).
:
