IV-patteri

Layout-sovellus > Lämpö ja jäähdytys-välilehti > Putkituotteet-ryhmä > IV-patteri

IV-patteri voidaan liittää iv- ja putkiverkostojen osaksi. IV-patteria voidaan käyttää simuloimaan mitä tahansa laitetta, jonka painehäviö ja virtaus tiedetään. Korko on patterin keskikohdan korko.

IV-patterilla voidaan valita näkyykö se lämpö, vesi ja/vai iv -asetusryhmissä.

Verkosto:

Iv-patterille valitaan verkosto, joka tallentuu tiedoksi osalle. Mitoitusmääritys määrittää sen automaattisesti valittuun verkostoon.

IV-patterin tiedot:

IV-patterille (lämmitys) annetaan joko virtaus tai teho. Käyttöliittymässä valitaan kumpi arvo annetaan ja kumpi lasketaan muiden annettujen tietojen mukaan. Koska IV-patterissa on oma pumppukierto, ei IV-patterissa ole painehäviötä muulta osin kuin lämpöverkoston puolella olevalla moottoriventtiilillä (kuuluu IV-patteriin). Tasapainotuksessa moottoriventtiilin painehäviöksi valitaan koko verkoston painehäviö. Tasapainotus valitsee lähimmän moottoriventtiileistä löytyvän kv-arvon ja laskee sitten uudestaan painehäviön, jonka IV-patteri mitoituksessa saa. Moottoriventtiilin kv-arvon voi haluttaessa lukita myös ennakolta syöttämällä luku lukitus-kenttään. Tällä lasketulla painehäviöllä myös optimoidaan linjasäätöventtiilien painehäviöt ja sitä kautta esisäätöarvot. Jos samassa verkostossa on pattereita, asetetaan oletuspainehäviöksi patteriventtiilin minimipainehäviö. Tällä vältetään patteriventtiileille tuleva kohtuuton painehäviö, mitä ne eivät äänettä kestäisi.

Kuivaimen tiedot:

IV-patteri -toimintoa voidaan käyttää myös kuivaimena. Kuivaimelle annetaan joko virtaus tai teho. Virtaus täytyy aina olla positiivinen luku. Toinen arvo lasketaan automaattisesti sitä mukaan kun numeroita syötetään. Laskennassa käytetään verkoston lämpötiloja ja ominaislämpökapasiteetti -arvoa. Kuivaimelle annetaan painehäviö Paskaleina.

IV-patterin muokkaus

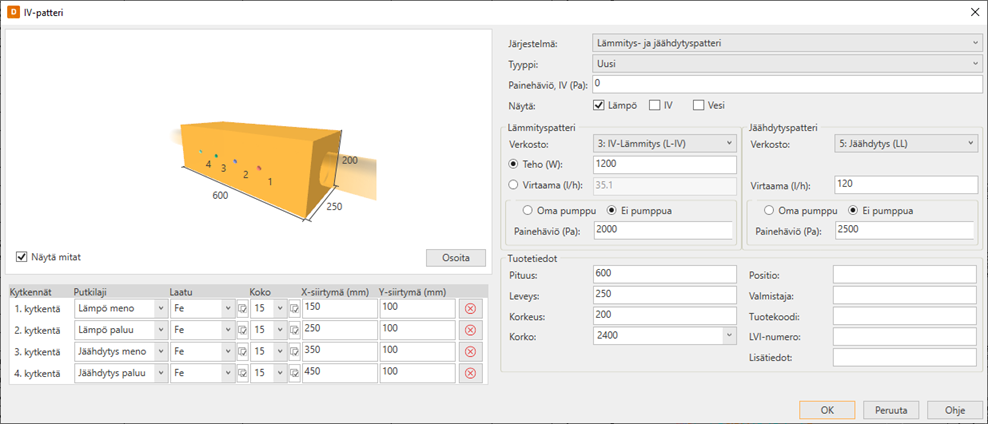

IV-patteria voi muokata jälkikäteen. Muokkaus tapahtuu valitsemalla IV-patteri kuvasta ja muokkaamalla osan tietoja HVAC-muokkaus ikkunassa.
