Kaivo

Layout-sovellus > Vesi ja viemäri -välilehti > Putkituotteet-ryhmä > Kaivo

Kaivo-toiminnolla voidaan verkostoon sijoittaa kaivoja.

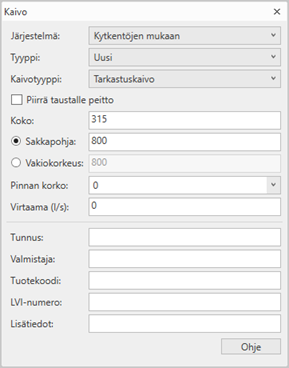

Kaivolle määritetään koko, eli kaivon halkaisija, sekä kaivotyyppi (sadevesikaivo, tarkastuskaivo tai lattiakaivo), joka vaikuttaa kaivon esitystapaan. Lisäksi kaivolle määritettään pinnan korko sekä vakiokorkeus tai sakkapohjan korkeus, joka kaivolla aina jää alimman liitoksen alapuolle. Jos kaivolle määritetty vakiokorkeus voidaan kaivoon liittyä myös kaivon alapinnasta. Sakkapohjavalinnalla liitokset ovat mahdollisia vain kaivon reunoihin.

Kaivolle voidaan syöttää mm. määrälaskentaa varten tietoja: tyyppi, tunnus, valmistaja, tuotekoodi ja lisätietoja.

Kaivoon voidaan liittyä mistä suunnasta tahansa ja siitä voidaan lähteä viemärin piirrolla piirtämään viemäriä. Kaivon järjestelmä (taso) voidaan valita tai se määräytyy siihen liittyvän viemärin mukaan. Kaivoon liitetyn viemärin korko vaikuttaa aina kaivon alapinnan korkoon, eli se määräytyy aina sakkapohjan koron verran alemmas alimmasta viemäriliitoksesta.

Vinkki: Rakennuksen sisäiset kuivakaivot ja lattiakaivot tulee laittaa kalustekannan kautta, jolloin ne tulevat vesi- ja viemärikalusteluetteloihin mukaan.

Kaivon merkinnät

Layout-sovellus > Vesi ja viemäri -välilehti > Merkinnät-ryhmä > Kaivo

Toiminto asettaa viiteviivalla kaivon tunnuksen, kannen korkeuden sekä kaikkien kaivoon liittyvien viemäreiden alapinnnan korkeudet ja koot suuntineen näkyviin. Teksti on dynaaminen eli se päivittyy automaattisesti kaivon ja kaivon liitoksien muuttuessa. Myös kaivon ja liitoksien tyyppi (uusi/nykyinen/purettava) asetus vaikuttaa tekstiin.

Merkinnän käyttämä asetuspaketti määrittää mm. käytettävän fontin ja tekstikoon. Lisäksi asetuksista voi valita merkinnälle yksikön, desimaalien määrän ja viivojen pituuden. Korot voidaan näyttää joko suhteellisina tai absoluuttisina. Absoluuttiset korot määräytyvät kerrosasetuksien korkojen mukaan.
