LVK-patteri

Layout-sovellus > Vesi ja viemäri -välilehti > Putkituotteet-ryhmä > LVK-patteri

LVK-patterin esitysasu kuvassa määräytyy valitun ulkoasun mukaan. Käyttäjän on huolehdittava siitä, että haluttu mitoitusteho voidaan patterista todellisuudessa saada.

Mitoitustehon perusteella mitoitus laskee patterille virtauksen, johon lisätään myös putkiston lämpöhäviöstä johtuva virtauslisäys (menoveden lämpötila on laskenut patterille mennessä). (ei Basic-sovelluksessa)

Käyttövesipatterista/rättipatterista piirretään lähteväksi LVK-putkia 2 kpl, joista toinen tulee LV-linjasta ja toinen liittyy LVK-linjaan.

Verkosto:

LVK-patterille valitaan verkosto, joka tallentuu tiedoksi osalle. Mitoitusmääritys määrittää sen automaattisesti valittuun verkostoon.

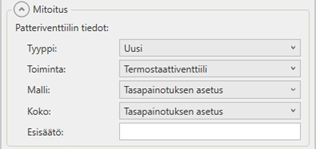

Mitoitus (Premium)

LVK-patterille voidaan valita patteriventtiilin malli ja koko, tai ne voidaan jättää tasapainotuksen asetuksen mukaisiksi.

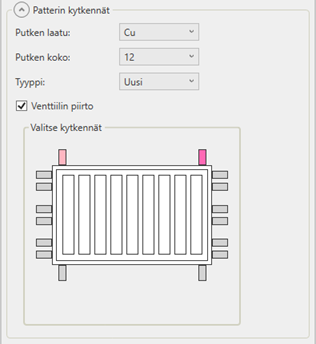

Kytkennät:

LVK-patterin kytkennät voidaan määrittää patterin sijoitusvaiheessa tai myöhemmin kytkentöjen yhteydessä. Jos patterin kytkennät määritetään jo sijoitus vaiheessa, valitaan sopivat kytkennät patterin kuvasta. Venttiilin piirto -valinnalla voidaan patterin symbooliin lisätä venttiili näkyviin. Patterille määritetän myös kytkentöjen laadut ja koot. Toiminto muistaa viimeksi käytetyt arvot, jolloin samanlaisia pattereita on nopea lisätä kuvaan peräkkäin.

LVK-patterin muokkaus

LVK-patteria voi muokata jälkikäteen. Muokkaus tapahtuu valitsemalla LVK-patteri kuvasta ja muokkaamalla osan tietoja HVAC-muokkaus ikkunassa.
