Omat putkiosat

Layout-sovellus > Lämpö ja jäähdytys -välilehti > Putkituotteet-ryhmä > Oma putkiosa

Layout-sovellus > Vesi ja viemäri -välilehti > Putkituotteet-ryhmä > Oma putkiosa

Oma HVAC osa -toiminnolla voidaan sijoittaa putken päähän tai putkeen osa, jolle ei ohjelmasta löydy valmista tuotetta.

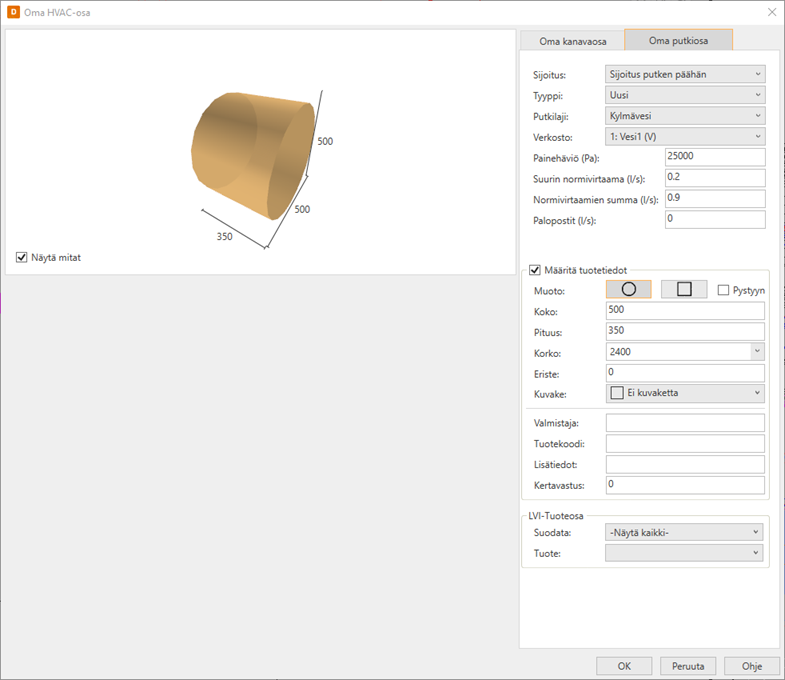

Putkeen lisättävälle osalle määritetään tuotetiedot: painehäviö (Pa), geometria ja eristeet sekä tarvittaessa Valmistaja, Tuotekoodi, Lisätiedot ja Kertavastus.

Putken päähän lisättävälle osalle määritetään putkilajista riippuen erilaisia mitoituksen käyttämiä tietoja, kuten esimerkiksi verkosto ja virtaamatietoja.

Putken päähän lisättävälle osalle ei välttämättä tarvitse syöttää tuotetietoja, esimerkiksi jos virtauspäällä halutaan edustaa toisen projektin vitauksia tai varausta. (Valinta pois kohdasta Määritä tuotetiedot.) Tällöin kuvaan lisätään virtauspää. Virtauspään symboliksi on kaksi vaihtoehtoa. (Katkaisu -vaihtoehdolla on oma esitystapa putkien 1-viivapiirrossa.)

Katkaisu-merkinnän voi myös lisätä putken piirrossa, jolloin piirto lopetetaan komentorivin kehotteella C.

Huom! Omalle HVAC osalla voidaan määrittää korko, mutta jos osa liitetään suoraan jo kuvassa olevaan putkeen, määräytyy korko putken koron mukaan.
