Venttiilit

Layout-sovellus > Vesi ja viemäri -välilehti > Putkituotteet-ryhmä > Venttiili

Venttiilit toiminnolla voidaan verkostoon sijoittaa erilaisia venttiilejä.

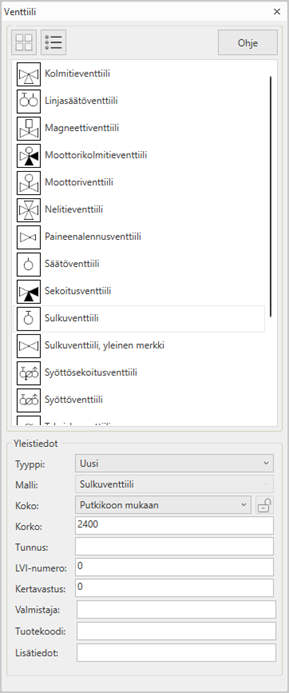

Venttiilin sijoituksessa voidaan venttiilille valita koko ja korko, mutta ne voivat määräytyä myös putken mukaan, johon venttiili liitetään. Eli jos halutaan sijoittaa putkeen tietyn kokoinen venttiili, valitaan venttiilille koko, muuten valitaan Koko -kenttään Putkikoon mukaan -valinta. Tällöin venttiilin kooksi valitaan automaattisesti lähinnä putken kokoa vastaava venttiili. Venttiilin koon valinnassa on lisäksi lukko, jolla venttiilin koko voidaan lukita. Tällöin mm. mitoitus ei muuta venttiilin kokoa missään tilanteessa.

Huom! Taipuisaan putkeen saa lisättyä venttiilin valitsemalla putken kuvasta ja hiiren oikean painikkeen valikosta valitsemalla Lisää > Lisää venttiili.

Venttiileille voidaan syöttää kertavastus, joka otetaan laskennoissa huomioon.

Linjasäätöventtiileille voidaan sijoitus vaiheessa määrittää tunnus sekä valita malli (valmistaja ja tuote). Mutta verkostoissa, jotka on tarkoitus mitoittaa ja tasapainottaa, voidaan mallin valinta jättää tasapainotuksen yhteyteen. Tällöin venttilille valitaan malliksi Tasapainotuksen asetus. Muokkauksessa tällaisella venttiilillä näytetään mallina tasapainotuksen sille asettama malli tai jos tasapainotusta ei vielä ole tehty näytetään venttiilille viimeksi käytetty venttiilin malli. Jos linjasäätöventtiilille halutaan kuitenkina määrittää tietty tasapainotuksen asetuksista poikkeava malli ja/tai koko, jota tasapainotuksessa ei voida muuttaa, voidaan venttiilin määrittää sijoituksessa tietty malli ja/tai koko (muokkauksessa tällaisen venttiilin malli/koko on lukittu lukko -painikkeella). Jos malli/koko halutaan myöhemmin muuttaa tasapainotuksen asetuksesta poikkeavaksi, voidaan jo kuvassa olevan venttiilin malli/koko muokkauksessa vaihtaa ja lukita lukko-painikkeella.

Paineenalennusventtiilille määritetään painetaso (kPa) venttiilin jälkeen. Mitoitus -toiminto käyttää tätä arvoa verkoston mitoituksessa. Painetaso saadaan merkittyä kuvaan tekstinä valitsemalla venttiilin oikean painikkeen valikosta Painetaso.

Huom! Jos venttiilin koko (linjasäätöventtiileillä myös mallil) on lukittu, ei mitoitus/tasapainotus muuta kokoa (mallia).
