Vesi- ja viemärikalusteet
|
Layout-sovellus > Vesi ja viemäri-välilehti > Putkituotteet-ryhmä > Vesikaluste |
Vesikalusteiden sijoitus kuvaan

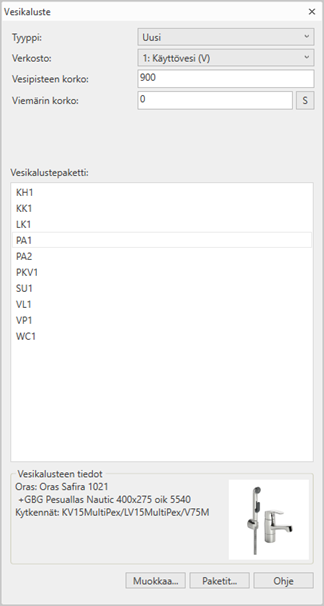

Vesikalusteiden nousujen sijoitus kuvaan tapahtuu omalla toiminnolla, jossa kelluvassa ikkunassa voi vaihdella sijoitettavaa kalustetta ja kalusteita lisätä tarvittava määrä peräkkäin. Kalusteella laitetaan aina samalla kertaa KV, LV ja V nousut, mutta näitä voi sijoituksen jälkeen tarvittaessa siirtää erikseen kunkin nousun kahvasta sopiviin paikkoihin.
Vesikalusteita sijoitetaan kuvaan niin kauan kunnes ESC:llä lopetetaan toiminto.
Muokkaa... -painikkeella muokataan valittua kalustepakettia.
Paketit... -painikkeella muokataan projektin vesikalustekantaa.
Lattiakaivoille voi määrittää korokerenkaan, jolloin viemärikytkennän korkoa voi laskea alemmas.
Kalusteen vaihtaminen toiseen
Kaluste koostuu aina yhdestä kolmeen noususta, jotka muodostavat yhdessä kalusteen. Kaluste voidaan vaihtaa valitsemalla vaihdettava kaluste tai kalusteet ja muokkausikkunassa valita kalusteelle/kalusteille toinen kalustepaketti. Samalla myös jo kuvaan mahdollisesti lisätty kalustetunnus päivittyy. Kalusteen muokkausikkunassa näytetään aina kalusteet, joilla on vastaava määrä lähtöjä, eli ne kalusteet joihin valittu kaluste voidaan vaihtaa.
