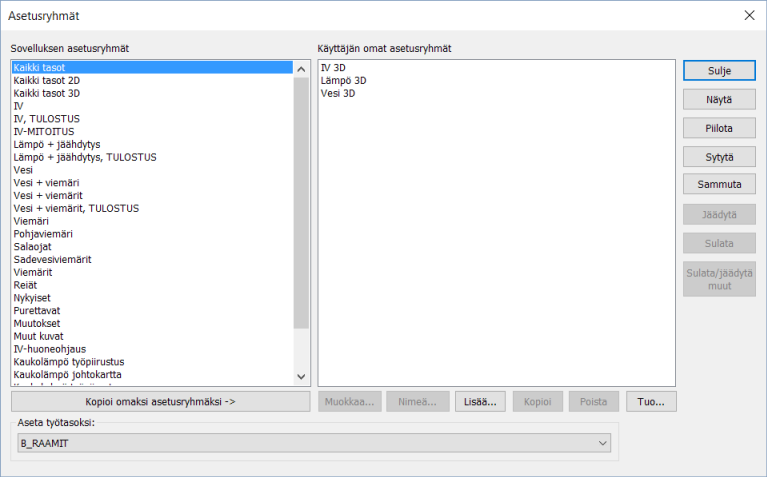

Asetusryhmät
|
Layout-sovellus > HVAC-välilehti > Asetukset-ryhmä > Asetusryhmät |
Asetusryhmiä käytetään hyväksi kolmessa eri tilanteessa:
-
Suunnittelutilassa saadaan tasojen sytytykset/sammutukset asetusryhmien avulla. (Näytä-painike)
-
Tulostustila/Tulostus näyttöikkunat-tilassa tapahtuvissa kuvan/kuvien tulostuksissa jonona asetusryhmien avulla.
-
Tulostustila/Suunnitt -tilassa näyttöikkunoiden sulatus/jäädytys asetusryhmien avulla. (Sulata/jääd.muut-painike)
Näytä
Painike sytyttää kaikki asetusryhmän tasot ja sammuttaa muut tasot, jotka on määritetty käytössä olevaan asetustiedostoon. Työtasoksi vaihdetaan asetusryhmään valittu asetuksen taso. Muokkaa... painikkeella voidaan valita asetus, jonka perusteella vastaava taso vaihdetaan työtasoksi. Sovellusvaihto perustuu asetuksen 1. kirjaimeen. Jos 1. kirjain on I, käynnistetään Tasot/kanava-sovellus, muuten Tasot/putki-sovellus.
Piilota
Painike sammuttaa asetusryhmän tasot ja sytyttää muut tasot, jotka on määritetty käytössä olevaan asetustiedostoon.
Sytytä
Painike sytyttää asetusryhnmän tasot.
Sammuta
Painike sammuttaa asetusryhmän tasot.
Jäädytä
Painike jäädyttää asetusryhmän tasot. Käytetään vain Tulostustila/Suunnitt näyttöikkunat-tilassa (näyttöikkunan sisällä).
Sulata
Painike sulattaa asetusryhmän tasot. Käytetään vain Tulostustila/Suunnitt näyttöikkunat-tilassa (näyttöikkunan sisällä).
Sulata / jääd.muut
Tulostustila/Suunnitt näyttöikkunat-tilassa (näyttöikkunan sisällä) tehdään valinta tulostettavista tasoista Sulata / jääd.muut-painikkeella. Toimintoa tulee käyttää vain Tulostustila/Suunnitt näyttöikkunat-tilassa. LVI-puolella tulisi aina käyttää TULOSTUS-loppuisia asetusryhmiä, koska silloin mitoitustasot ovat aina jäädytettyinä.
Lisää...
Lisää uuden asetusryhmän, jonka asetusnimet valitaan dialogissa.
Muokkaa...
Muokkaa valittua asetusryhmän asetuksia (voi lisätä ja poistaa).
Poista
Poistaa valitun asetusryhmän.
Huom! Jos toiminto sammuttaa tason, joka on ollut aktiivinen taso, vaihdetaan aktiiviseksi tasoksi 0-taso, jotta sammutus voidaan suorittaa.
Yleisimmät asetusryhmät

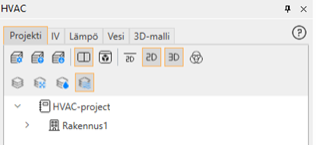

Yleisimmät asetusryhmät löytyvät Projektipuusta.
:
