Vesiverkoston mitoitustulokset

Layout-sovellus > Vesi ja viemäri-välilehti > Mitoitus-ryhmä > Vesimitoitus

Lopputulokset/Virheilmoitusjärjestelmä

Kun projekti mitoitetaan, avautuu Mitoitustiedot -ikkuna Ominaisuudet ikkunan kanssa limittäin (sijaintia voidaan muokata normaalisti raahaamalla ja viimeksi määritetty paikka jää muistiin). Jos mitoitus ei löydä katkoksia eikä ongelmia, on mitoitus onnistunut ja tulokset esitetään Mitoitustiedot -kohdassa. Lisäksi mitoituksen päätteeksi kalusteille merkitään kalustevirtaama prosentteina ja sekä kalusteen painetaso.

Tulokset esitetään Mitoitustiedot -ikkunassa. Mitoitustiedot - ikkunassa näkyy viimeksi mitoitettujen verkostojen tulokset, virheet ja muutostiedot.

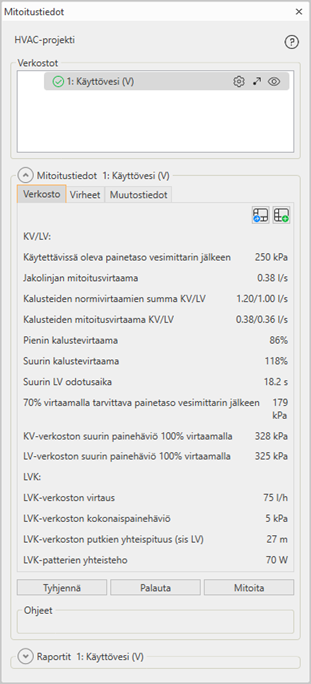

Verkosto -välilehdellä on esitetty mitotiuksen tulokset, jotka voidaan tarvittaessa liittää kuvaan taulukoksi. Taulukon alareunaan lisätään taulukon luonnin ajankohta (päivämäärä ja kellonaika). Nämä ovat vain tiedoksi, eli ne eivät tulostu tulosteisiin.

Kun verkosto on onnistuneesti mitoitettu (ja tasapainotettu), saadaan tulokset lisättyä kuvaan tai leikepöydälle Verkosto-välilehden painikkeilla.

Mitoituksella voidaan haluttaessa merkitä kuvaan alla olevat virtauspäät ja saada niistä taulukot kuvaan.

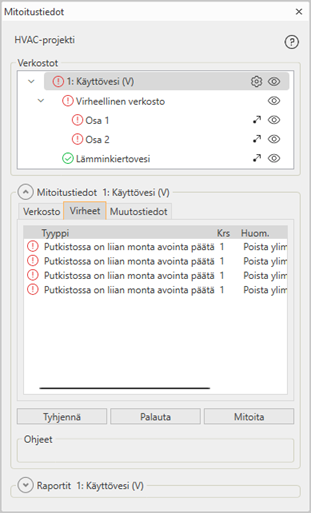

Jos mitoistus ei mene onnistuneesti läpi, näytetään virheet Mitoitustulokset ikkunan Ilmoitukset-osiossa. Listaa on mahdollista järjestää eri sarakkeiden mukaan klikkaamalla halutun sarakkeen otsikkoa. Valitsemalla listasta virhe zoomataan kyseiseen virheeseen kuvassa ja näytetään virheen kuvaus ja korjausohjeet.

Mitoita -napista sama verkosto voidaan mitoittaa samoin asetuksin uudelleen, esimerkiksi korjauksien jälkeen.

Tyhjennä -nappi tyhjentää virhelistauksen ja poistaa virhemerkinnät kaikista projektin kuvista.

Varoitukset

Mitoituksen tulokseksi voi myös tulla Varoituksia (keltainen). Tällöin mitoitus on pystytty viemään loppuun, mutta verkosto sisältää varoitettavia kohtia, joiden vaikutus verkostoon ja mitoitukseen on hyvä tarkistaa.

Jos projekti koostuu useammasta eri rakennuksesta, jotka ovat omia projekteja, voidaan rakennuksen mitoitustulokset viedä toiseen projektiin virtauspäinä. Pahimmasta/parhaimmasta kalusteesta ja pikapaloposteista saa täydellisen taulukon tuomalla virtauspäistä saadut taulukot kuvaan, jossa pahin/parhain kaluste ja palopostit ovat. Liittämällä näihin taulukoihin perään virtauspäiden taulukot. Taulukoiden viiteviivat on mahdollista poistaa kuvasta hiiren oikean painikkeen valikosta.

Raportit

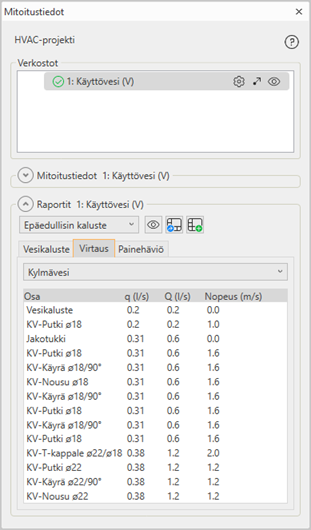

Mitoituksen tulokset ikkunassa on Raportit -osio, jossa mitoituksen tuloksia voi tutkia tarkemmin. Raporteissa valitaan reitti, jota haluataan tutkia: Epäedullisin kaluste/Edullisin kaluste/Suurin odotusaika/Pienin odotusaika/käyttäjän valinta... Raportit voidaan taulukoida kuvaan tai leikepöydän kautta esim. excel-taulukkoon.
