Vesiverkoston mitoitus

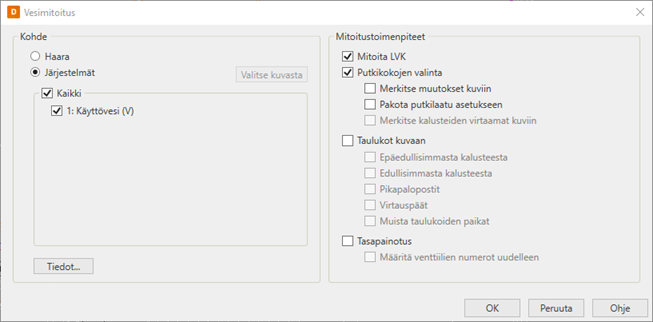

Layout-sovellus > Vesi ja viemäri-välilehti > Mitoitus-ryhmä > Vesimitoitus

Kun projektin käyttövesiverkosto on piirretty, voidaan verkosto mitoittaa. Mitoituksen alussa kaikista putkista poistetaan mitoitustiedot ja koko verkosto mitoitetaan aina kokonaan uudestaan.

Tärkeää! Jos mitoitustuloksiin tulee virheitä, ei verkostoa ole tällöin mitoitettu ja verkostolla saattaa tällöin olla edellisen mitoituksen tietoja.

Mitoituksen kulku

Mitoitus voidaan tehdään yhdelle tai useammalle verkostolla samalla kertaa. Minimissään mitoituksessa lasketaan verkoston virtaamat ja painehäviöt. Putkikokojen valinta -asetuksella mitoituksessa mitoitetaan myös putkisto.

Jos mitoituksessa on mukana LVK-verkosto ensin mitoitetaan putkisto, sen jälkeen LV/LVK-verkoston mitoitus päivitetään (kun LVK-verkoston virtaukset on saatu laskettua) ja lopuksi määritetään. toteutuneet normivirtausprosentit.

Mitoitus valitsee putkilinjojen koot mitoitusasetuksien mitoituskriteerien mukaan ja laskee niille painehäviöt.

Putkilinja koostuu putkista kahden risteyksen välillä. Jos putkella ei ole laatua, laatu tulee mitoitusasetuksista. Kuitenkin mitoitustoiminnossa oleva Pakota putkilaatu asetukseen -valinta pakottaa kaikki verkoston putket mitoitusasetuksen mukaisiksi, myös lukitut putket.

Mitoitus ottaa huomioon uudet ja nykyiset putket. Purettavina piirretyt putket eivät tule verkostoon mukaan.

Huom! Nykyiseksi merkittyjen putkien kokoja ei mitoituksessa muuteta.

Putkilinjojen määrää ei ole mitoituksessa rajoitettu.

KV/LV -verkosto

Kalusteen kytkentälinjan koon määräytyminen kupariputkilla (paineiskujen pienentäminen -asetus päällä)

Normi-virtaama, dm3/s	Putkikoko Øulko x e, mm	Kytkentäjohdon enimmäispituus, m
0.1	10 x 0,8 12 x 1,0 15 x 1,0	1 3 >10
0.2	12 x 1,0 15 x 1,0	2 5
0.3	15 x 1,0 18 x 1,0	3 5
0.4	18 x 1,0 22 x 1,0	4 10

Kalusteen kytkentälinjan koon määräytyminen muoviputkilla (paineiskujen pienentäminen -asetus päällä)

Normi-virtaama, dm3/s	Putken Øsisä, mm	Kytkentäjohdon enimmäispituus, m
0.1	10	15
0.2	10 13	12 20
0.3	10 13	10 15
0.4	13 20	10 20

Kalusteen kytkentälinjan koon määräytyminen monikerrosputkilla (paineiskujen pienentäminen -asetus päällä)

Normi-virtaama, dm3/s	Putken Øsisä, mm	Kytkentäjohdon enimmäispituus, m
0.1	12	15
0.2	12	12
0.3	12	10
0.4	16 20	10 15

Odotusajan laskenta

Lämpimän veden kalusteille lasketaan odotusaika. Jos odotusaika menee yli 20 s, annetaan siitä varoitus. Asetusten mukaan odotusaika ei saa olla yli 20s. Jos LVK-kiertoa ei ole ollenkaan, lasketaan aika lämminvesivaraajalta saakka, muuten LVK-liitokseen saakka.

Pikapalopostiverkosto

Pikapalopostit muodostavat oman verkoston, jossa summataan vain pikapalopostien virtauksia. Jos jakolinjassa on sekä kaluste- että pikapalopostivirtausta, määrittyy putken koko sen mukaan, kummalla verkostolla on suurempi mitoitusvirtaus. Linjan molemmille verkostoille lasketaan omat painehäviöt valitulla putkikoolla. Pikapalopostien virtauksia lasketaan yhteen maksimissaan kahdelta palopostilta.

LVK-verkosto

LVK-verkosto muodostuu sekä LVK- että LV-putkista, joissa kiertovesi kiertää. Jos jakolinjassa on sekä kaluste- että LVK-virtausta, määrittyy putken koko sen mukaan, kumman verkoston mitoitusasetusten perusteella saadaan suurempi koko. Linjan molemmille verkostoille lasketaan omat painehäviöt valitulla putkikoolla.

LVK-kytkentälinjan minimikoko on kupariputkella Cu12.

LVK-virtauspää on aina putken pää, joka liittyy LV-putkeen. Jos LVK-putki ei liity LV-putkeen, ei sitä tunnisteta virtauspääksi, eikä se tule mukaan mitoitukseen. Tästä seuraa automaattisesti ongelma seuraavassa risteyksessä, jossa tulevaan linjaan ei saada virtausta.

Käytettävät yksiköt

KV-putkilla virtaus l/s ja painehäviö kPa

LV-putkilla kalustevirtaus l/s ja sen painehäviö kPa, LVK-virtaus l/h ja sen painehäviö Pa

LVK-putkilla virtaus l/h ja painehäviö Pa

HVAC-viite -toiminnolla voidaan kuitenkin kuvassa esittää halutulla yksiköillä.

Painehäviölaskennassa käytettävät kertavastukset

Sulkuventtiili	0.5
Putkimutka	0.5
Haara sisään	2
Vesimittari	2

Oletuksena käytetään taulukon kertavastuksia, mutta putkilaaduille on mahdollista määrittää laatukohtaiset kertavastukset.

Mitoituksen virheitä

Kun verkosto mitoitetaan, saattaa verkostosta löytyä erilaisia virheitä. Nämä listataan Mitoitustietojen Virheet -kohdassa.

Virheitä aiheuttavat mm. alla esitetyt tapaukset.

Kalusteen liitokset

Mitoitus lähtee liikkeelle kalusteesta, johon putki on liitetty.

Irtonaisten nousujen päiden etsintä (ei läpinousut)

Putkinousut pitenevät piirretyn putken korkoon automaattisesti. Kuitenkin kuvassa voi olla putkinousuja, joissa on ylimääräinen "häntä". Näitä tulee, jos vaakaputkia poistaa. Myös jos kuvaan laittaa irtonousun johonkin korkoon ja kyseiseen korkoon ei liitykään vaakaputkia, jää nousuryhmään ylimääräinen nousu, joka ei johda mihinkään. Mitoitus ei salli näitä ylimääräisiä häntiä, vaan ne tulee poistaa.

Toiminto merkitsee ylimääräiset hännät nousuista avoimiksi päiksi. Nousut, jotka jatkuvat toisissa kerroksissa, ei kyseistä virheellistä avointa päätä luonnollisestikaan ole.

Virtauspäiden ja kalusteiden kytkentälinjat

Toiminto tutkii jokaisen virtauspään, että siitä lähtee putki ja se jatkuu putkiristeykseen saakka. Näistä putkista muodostuu mitoituksessa kytkentälinja.

Virtauspää

Virtauspää -merkistä tulee kytkentälinja. Virtauspää pitää olla kiinni joko vaakaputken tai nousun ylä/alapäässä. Päältä päin katsottuna Z-suunnan virhettä ei näy. Elementti -infolla voi helposti katsoa, ovatko putken ja virtauspään korot samoja.

Jakotukki

Jakotukki ei ole virtauspää. Jakotukissa on putkien liitoskohdissa pisteet, joista putket lähtevät joko vaakaputkilla tai nousuilla. Mitoitus lähtee eteenpäin jakotukilta, kun kaikki jakotukin lähdöt kytketty. Jos jakotukissa on 6 paikkaa, mutta siitä lähtee vain 5 putkea, pitää jakotukki muokata oikeian kokoiseksi muokkausikkunassa, jotta mitoitus voisi toimia.

LVK-pattereiden putkiliitokset

LVK-pattereista ja rättipattereista tulee ja lähtee 1 LVK-putki, yhteensä 2 LVK-putkea. Putki pitää olla kytketty patteriin. Jos putki jää irti, ei siitä osata "hypätä" patteriin. Myös nousulla voi liittyä ed. mainittuihin elementteihin. Helpoin tapa liittää LVK-patteri, on lähteä kytkentä pisteestä normaalisti piirtämään putkea.

Päällekkäiset LVK-patterit

Jos kuvassa on vahingossa esim. kopioinnin kautta tullut useampi samanlainen patteri päällekkäin, aiheutuu näistä myös virhetilanne mitoituksessa.
