IV-mitoituskriteerit
|
Layout-sovellus > Ilmanvaihto-välilehti > Mitoitus-ryhmä > Mitoitusasetukset |
IV-mitoituskriteereissä määritetään pyöreille ja kantikkaille kanaville kriteerit, joiden mukaan mitoituksessa valitaan kanaviston kanavakoot.
Mitoituskriteerien muokkaus
Kriteerille määritetään nimi ja kuvaus. Kriteerit määritellään kanttikanaville ja pyöreille kanaville erikseen. Kriteerissä valitaan aina mitoitusperuste, eli kanavat mitoitetaan joko nopeuden, kitkapainehäviön tai molempien perusteella.

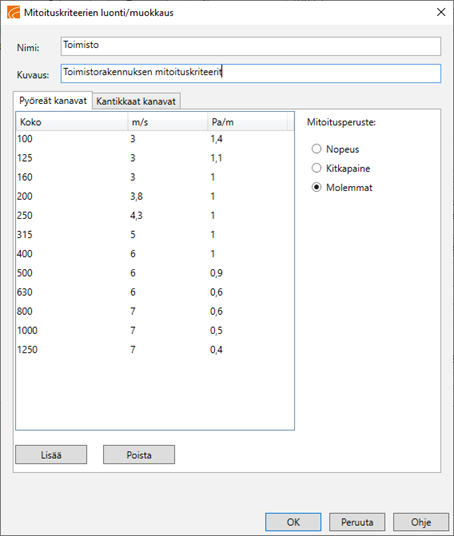

Pyöreille kanaville voidaan määrittää maksimi nopeus ja kitkapaine jokaiselle kanavakoolle erikseen.

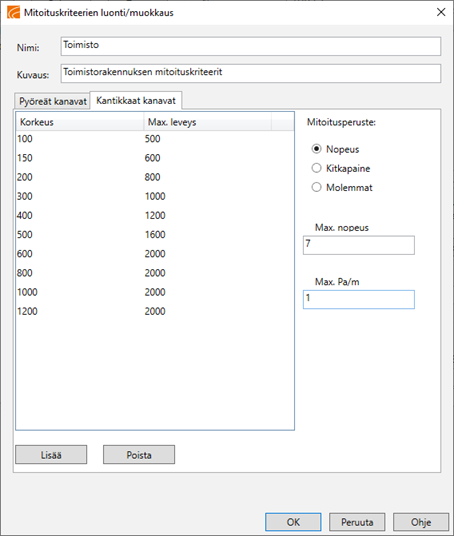

Kanttikanaville määritellään yhteiset mitoitusarvot, maksimi nopeus ja kitkapaine.
Lisäksi kanttikanaville määritellään maksimileveys kullekin korkeudelle erikseen. Mitoituksen kokojen valinta valitsee kanavan koon näiden määrityksien mukaan. Jos kriteereissä on annettu 100mm korkealle kanavalle maksimi leveydeksi 500mm, kasvatetaan kanavan leveyttä ensin 500mm asti ja jos tämä ei riitä, kasvatetaan korkeutta seuraavaan määriteltyyn korkeuteen ja leveyttä taas kyseisen korkeuden maksimi leveyteen asti. Näin edetään kunnes löydetään sopivan kokoinen kanava.
(Esim. alla esitetyn kriteerin mukainen kanavakoon kasvatuksen järjestys: 100x100 > 100x150 > 100x200 > 100x300 > 100x400 > 100x500 > 150x150 > 150x200 > 150x300 >...> 150x600 > 200x200 > 200x300 >...)
Lisää/Poista -painikkeilla voidaan lisätä/poistaa kanavakokoja muokattavasta mitoituskriteeristä. Näin voidaan määrittää verkostossa käytettävät kanavakoot.
Mitoituskriteerien hallinta

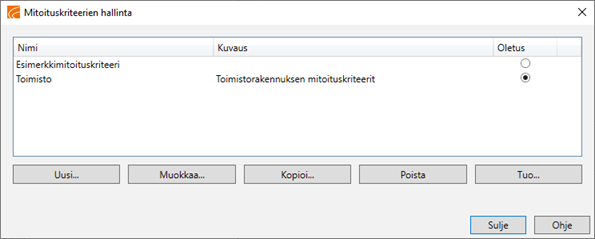

IV-mitoitusasetuksien Mitoituskriteerit… -painikkeella hallitaan projektin mitoituskriteerejä. Mitoituskriteerien hallinta dialogissa valitaan projektin oletus mitoituskriteeri (=uusia verkostoja luodessa aktiivinen mitoituskriteeri). Mitoituskriteerejä voidaan luoda uusia sekä voidaan kopioida, muokata ja poistaa olemassa olevia kriteerejä. Lisäksi kriteerejä voidaan tuoda toisista projekteista Tuo… -napilla. Sulje-nappi tallentaa muutokset.
:
