Tasapainotus

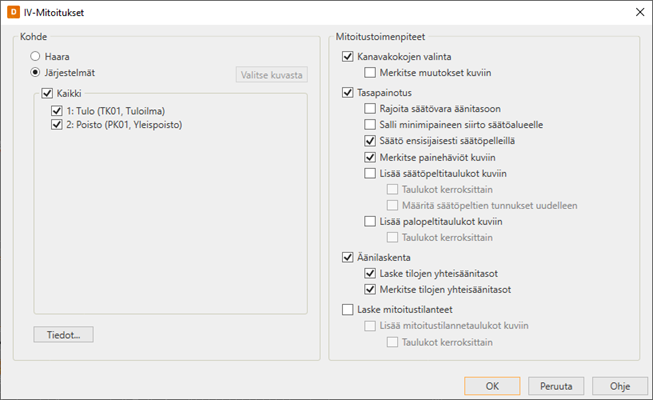

Layout-sovellus > Ilmanvaihto-välilehti > Mitoitus-ryhmä > Mitoitus

Tasapainotus voidaan tehdä samalla, kun verkosto mitoitetaan. Mitoitus ja tasapainotus voidaan tehdä usealle verkostolle samaan aikaan tai vaihtoehtoisesti vain valituille verkostoille. Runkoja voi olla useampiportaisesti eli säätöpeltejä päätelaitteen ja puhaltimen välissä voi olla useampia.

Tasapainotuksen asetuksissa määritetään miten päätelaitteita ja säätöpeltejä voidaan säätää. Säätöä voidaan mm. rajoittaa tilojen äänitason mukaan.

Päätelaitteet ja säätöpellit tasapainotetaan siten, että päätelaitteen/säätöpellin painehäviöksi tulee vähintään mitoitusasetuksissa oleva päätelaitteen/säätöpellin minimipainehäviö -asetus tai päätelaitteen täysin auki-asennossa oleva painehäviö, jos se on suurempi kuin minimipainehäviö -asetus. Salli minimipaineen siirto säätöalueelle -vaihtoedolla sallitaan, että päätelaitteen tai säätöpellin painehäviöksi voidaan määrittää minimipainehäviö -asetuksesta poikkeava arvo.

Tasapainotus laskee painehäviön iv-koneelta kaikille päätelaitteelle. Säätöpeltien ja päätelaitteiden osalta painehäviönä käytetään tässä kohtaa minimipainehäviöitä, jotka verkoston asetuksissa on valittu. Näin selville saadulle vaikeimmaille reitille asetetaan asetuksien mukaiset minimipainehäviöt ja muiden reittien kokonaispainehäviötä kasvatetaan siten, että kaikilla reiteillä saavutetaan mitoitusilmavirrat. Verkoston kokonaispainehäviö talletetaan verkoston asetuksiin, jossa se on nähtävissä, kun esim. puhaltimen äänitasoja syötetään. Tasapainotuksen yhteydessä voidaan kunkin päätelaitteen ja säätöpellin painetasot merkitä kuviin.

Säätöpellit

Tasapainotus voi tarvittaessa asettaa käyttäjän määräämään kohtaan (jos taulukkoa ei kuvassa ole jo valmiina) Säätöpeltitaulukon joko jokaiseen kerrokseen tai yhden yhteisen taulukon aktiiviseen kuvaan. Taulukossa on säätöpellin koodi*, tyyppi, koko, virtaus ja kuristettava painehäviö.

* koodi muodostuminen (jos valittuna määritä säätöpeltien tunnuksetn uudelleen)

1.SP2 -> 1. verkoston säätöpelti numero 2

2.MP15 -> 2. verkoston moottoripelti 15

Kuvassa säätöpeltien SP ja MP-tekstien tilalle päivittyy yllä olevasti määritetyt koodit tasapainotuksessa.

Säätöpellin painehäviö on mahdollista lukita kun päätelaite sijoitetaan kuvaan valitsemalla Lukitse painehäviö  Ääni- ja painehäviötiedot -kohdassa. Tai jälkikäteen valitsemalla säätöpelti ja tämän jälkeen avautuvasta HVAC-muokkaus ikkunasta valitaan Lukitse painehäviö. Saatöpellin painehäviön vapautus tapahtuu vastaavasti valitsemalla säätöpelti ja HVAC-muokkaus ikkunassa poistamalla valinta kohdasta Lukitse painehäviö.

Tulokset

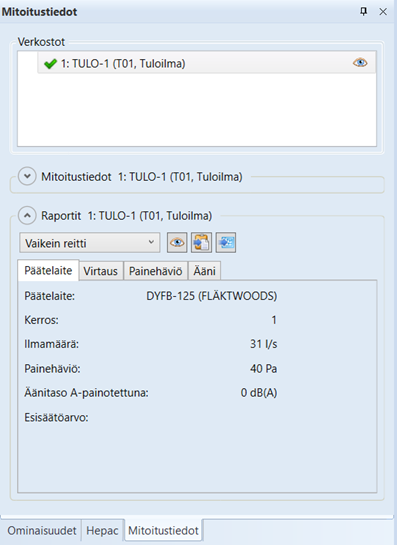

Tasapainotuksen tulokset esitetään Mitoitustiedot ikkunan Raportit välilehdellä:

Raportit osiossa voi tarkastella vaikeimman, helpoimman, äänekkäimmän, hiljaisimman tai kuvasta valitun reitin tietoja. Päätelaite -kohdassa näytetään valitun reitin päätelaitteen tiedot ja Virtaus/Painehäviö/Ääni -välilehdillä esitetään osakohtaisesti osien virtaus-, painehäviö- ja äänitiedot. Tiedot on mahdollista järjestää kunkin sarakkeen mukaan otsikkoa klikkaamalla. Tiedot on myös mahdollista liittää kuvaan taulukkona Vie kuvaan -painikkeella tai viedä leikepöydän kautta muihin ohjelmistoihin Vie leikepöydälle -painikkeella.

Korosta reitti -painikkeella korostetaan kuvasta valittu reitti. Valitsemalla jokin osa Virtaus/Painehäviö/Ääni -välilehtien listalta, zoomataan ja korostetaan valittu osa kuvasta.

Valitun verkoston ulko/jäteilmakanavien painehäviöt (Mitoitusasetukset)

Mitoitusasetukset toiminnossa voidaan laskea valitun verkoston ulkoilma(raitis) tai jäteilmakanaviston painehäviö. Virtauksena painehäviölaskennassa näillä käytetään virtausta, joka on verkoston kokonaisvirtaus mitoitusasetuksissa. Lopputulos tallentuu mitoitusasetuksiin omalle paikalle. Mitoitusasetuksista näkyy tämän jälkeen verkoston kokonaispainehäviö, jossa on mukana IV-koneen tuleva ja lähtevä kanavisto.
