Tilan ilmamäärät ja verkostot (tilaan)
|
Layout-sovellus > Tilat-välilehti > Muokkaa-ryhmä > Yleistiedot |
|
Layout-sovellus > Tilat-välilehti > Muokkaa-ryhmä > Ilmatietoja |

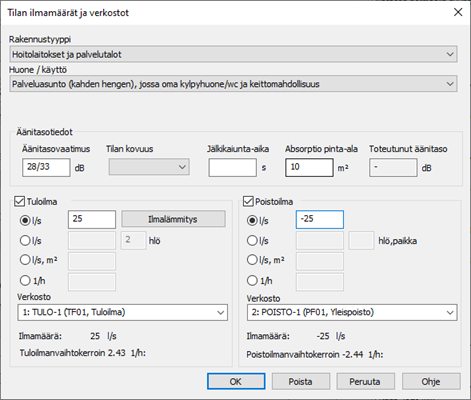

Tilan ilmamäärät voidaan lisätä Tilan yleistiedoista
-painikkeella.
Laskenta voi perustua joko pinta-alaan, tilavuuteen tai henkilömäärään. Ilmamäärälaskennassa lasketaan tilan tulo- tai/ja poistoilmamäärä.
Aluksi dialogissa valitaan haluttu rakennustyyppi. Tämän jälkeen Tila/käyttö-kohdasta valitaan rakennustyyppiä vastaava tila. Tila/käyttö-valinta asettaa Talotekniikka-infon oppaiden (Opas asuinrakennusten ilmanvaihdon mitoitukseen ja Opas ilmanvaihdon mitoitukseen muissa kuin asuinrakennuksissa) mukaisesti oletuskertoimet ilmamääristä l/s / henkilö/m2 ja 1/h -kenttiin.
Äänitasovaatimus kohdan oletusarvot ovat vanhan D2:n mukaiset vaatimukset.
Absorptio pinta-ala on oletuksena 10m².
Joillekin huoneille on määritetty akustisen laatuluokituksen mukainen jälkikaiunta-aika. Jälkikaiunta-aika voidaan myös asettaa halutuksi. Jos jälkikaiunta-aika on asetettu, lasketaan huoneen absorptio pinta-ala jälkikaiunta-ajan perusteella. Muille huoneille voidaan määrittää tilan kovuus, kova, normaali tai vaimennettu, jonka mukaan lasketaan tilalle absorptio ala.
Huonerajauksen osoittaminen kuvasta (tai hakeminen lämpöhäviölaskennan pankista) mahdollistaa huoneen äänitason laskemisen ja virtauspankin ilmavirran jakamisen huoneen päätelaitteille. Huonerajaus tulee antaa seinien sisäpinnan mukaan.
Toiminto olettaa aina, onko kysymyksessä tulo- vai/ja poistoilman määritys sen mukaan, mitä D2 on oletuksia määrittänyt; jos huoneeseen ei ole määritetty lainkaan poistoilman kertoimia, ei poistoilman laskenta aktivoidu.
-painikkeilla
valitaan tarvittaessa tulo- ja poistoilmalaskenta aktiiviseksi. Aktiiviselle
ilmalaskennalle tulee aina valita verkosto. Verkostovalinnoissa näkyvät
kaikki mitoitusasetuksiin määritellyt ko. lajia olevat verkostot.
Ilmalämmityksen tarvitsema tuloilman
määrä lasketaan iv-verkoston tuloilman lämpötilan ja tilan lämpöhäviön
perusteella. Tuloilman lämpötila luetaan IV-verkostoasetuksista, teho
ja sisälämpötila tilan tiedoista. Toiminnolla voidaan valita myös useampi
tila, jos lämpöhäviölaskenta on tehty useammassa osassa. Laskennan ilmamäärällä
saadaan tuotua tilaan lämpömäärä, joka tilan lämpöhäviölaskennassa
on saatu lämpöhäviöksi. Ilmalämmitysen laskenta asettaa vaihtoehdon 1/h
aktiiviseksi ja asettaa ilmanvaihtokertoimen.
Toiminto kuitataan OK-painikkeella. Ilmamäärää lasketaan aina, kun käyttäjä vaihtaa ilmamäärälaskennan perustetta tai kentän arvoja. Kuittauksen jälkeen asetetaan virtauspankki kuvaan / tilaan tallentuu ilmamäärälaskennan tiedot.
Jos tilan ilmamäärälaskenta pitää poistaa,
mutta tila jättää jäljelle, pitää poisto suorittaa ilmamäärälaskenta -dialogissa
Poista-painikkeella.
Huom! Tiloja voi vapaasti kopioida perusohjelman omilla kopiointi -komennoilla niin kuvassa kuin kuvasta toiseen (leikepöytä). Kopioiduissa tiloissa on samat ilmamäärät. Jos tilojen pinta-alat muuttuvat moniviivaa muokkaamalla ja ilmamäärälaskennan peruste on neliöt tai kuutiot, lasketaan ilmamäärät uudestaan tilojen päivityksellä. Myös absorptio pinta-ala lasketaan uudestaan uudella tilavuudella.
:
