Lämpömitoituksen mitoitustulokset

Layout-sovellus > Lämpö ja jäähdytys-välilehti > Mitoitus-ryhmä > Mitoitus

Lopputulokset/Virheilmoitusjärjestelmä

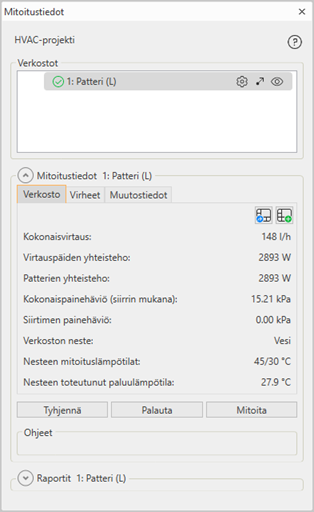

Kun projekti mitoitetaan, avautuu Ominaisuudet ikkunan kanssa limittäin (sijaintia voidaan muokata normaalisti raahaamalla) Mitoitustulokset ikkuna. Jos mitoitus ei löydä katkoksia eikä ongelmia, on mitoitus onnistunut. Tulokset esitetään Mitoitustulokset ikkunassa. Mitoitustulokset ikkunassa näkyy viimeksi mitoitetun verkoston yleistiedot sekä tulokset.

Verkosto -välilehdellä esitetyt tulokset, jotka voidaan tarvittaessa liittää kuvaan taulukoksi. Taulukon alareunaan lisätään taulukon luonnin ajankohta (päivämäärä ja kellonaika). Nämä ovat vain tiedoksi, eli ne eivät tulostu tulosteisiin.

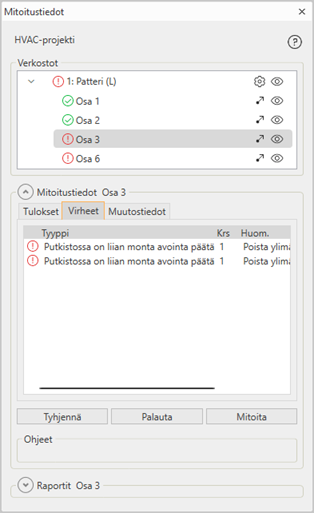

Jos mitoistus ei mene onnistuneesti läpi, näytetään virheet Mitoitustiedot -ikkunan Virheet välilehdellä. Listaa on mahdollista järjestää eri sarakkeiden mukaan klikkaamalla sarakkeen otsikkoa. Valitsemalla listasta virhe zoomataan kuvassa kyseisen virheen kohtaan.

Mitoita -napista sama verkosto voidaan mitoittaa samoin asetuksin uudelleen, esimerkiksi korjauksien jälkeen.

Tyhjennä -nappi tyhjentää virhelistauksen ja poistaa virhemerkinnät kaikista projektin kuvista.

Varoitukset

Mitoituksem tulokseksi voi myös tulla Varoituksia (keltainen). Tällöin mitoitus on pystytty viemään loppuun, mutta verkosto sisältää varoitettavia kohtia, joiden vaikutus verkostoon ja mitoitukseen on hyvä tarkastaa.

Jos verkoston lämpötiloja on muutettu, voidaan saada ilmoitus pattereista, joista ei saada haluttua tehoa. Tällaiset patterit merkitään kuvaan ruksilla.  Jos patterin paluuveden lämpötila jää alle huonelämpötilan (reilusti ylikokoinen patteri mitoitustehoon nähden), niin patteri merkitään huutomerkillä ja paluuveden lämpötilalla (virtaus laskettu kuitenkin käyttäen paluuveden lämpötilana huonelämpötilaa).

Kytkemättömästä patterista tulee myös varoitus. Tämän voi muuttaa esim. ei mitoitettavaksi, jolloin mitoitus ei sitä enää huomioi.

Raportit

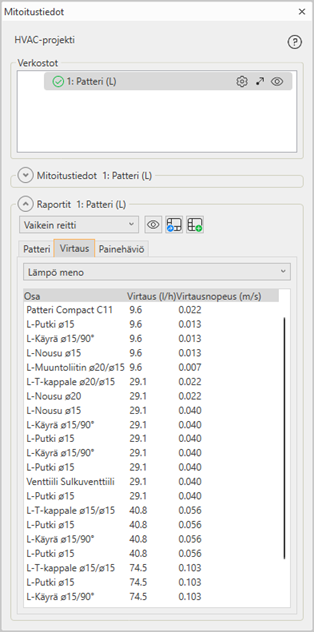

Mitoituksen tulokset ikkunassa on Raportit -osio, jossa mitoituksen tuloksia voi tutkia tarkemmin. Raporteissa valitaan reitti, jota haluataan tutkit vaikein/helpoin/käyttäjän valinta patteri. Raportit voidaan taulukoida kuvaan tai leikepöydän kautta esim. excel-taulukkoon.
