Lämpöverkoston mitoitus

Layout-sovellus > Lämpö ja jäähdytys-välilehti > Mitoitus-ryhmä > Mitoitus

Kun projektin lämpö/jäähdytysverkosto on piirretty, voidaan verkosto mitoittaa. Mitoituksessa koko verkosto mitoitetaan aina kokonaan uudestaan. Pattereille lasketaan aina uudestaan virtaus sen hetkisillä nesteen meno/paluulämpötila-arvoilla. LL-jakotukeissa kokonaisvirtaus luetaan jakotukista kuten myös IV-pattereissa.

Tärkeää! Jos mitoitustuloksiin tulee virheitä, ei verkostoa ole tällöin mitoitettu ja verkostolla saattaa tällöin olla edellisen mitoituksen tietoja.

Mitoituksen kulku

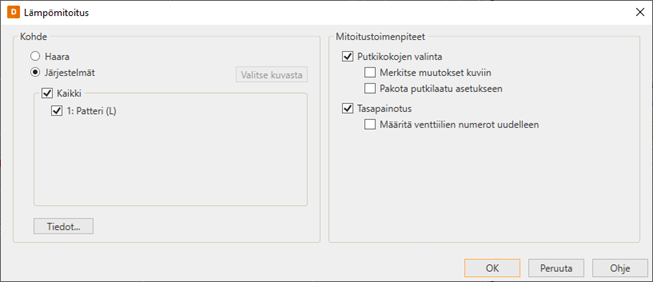

Mitoitus voidaan tehdään yhdelle tai useammalle verkostolla samalla kertaa. Minimissään mitoituksessa lasketaan verkoston virtaamat ja painehäviöt. Putkikokojen valinta -asetuksella mitoituksessa mitoitetaan myös putkisto.

Mitoitus valitsee putkilinjojen koot mitoitusasetuksien mitoituskriteerien mukaan ja laskee niille painehäviöt. Putkilinja koostuu putkista kahden risteyksen välillä. Putken laatu määräytyy aina ensisijaisesti putkelle määritetystä laadusta. Kuitenkin mitoitustoiminnossa oleva Pakota putkilaatu asetukseen -valinnalla voidaan pakottaa kaikki verkoston putket mitoitusasetuksen mukaisiksi, myös lukitut putket.

Mitoitus ottaa huomioon uudet ja nykyiset putket. Nykyisten putkien puktikokoja mitoitus ei kuitenkaan muuta. Purettavina piirretyt putket eivät tule verkostoon mukaan.

Käytettävät yksiköt

Mitoituksessa käytettään yksikköinä: Virtaus l/h ja painehäviö kPa. HVAC-viite -toiminnolla voidaan kuitenkin kuvassa esittää halutulla yksiköillä.

Painehäviölaskennassa käytettävät kertavastukset

Sulkuventtiili	0.5
Putkimutka	0.5
Haara sisään	1
Haara ulos	1

Oletuksena käytetään taulukon kertavastuksia, mutta putkilaaduille on mahdollista määrittää laatukohtaiset kertavastukset.

Mitoituksen virheitä

Kun verkosto mitoitetaan, saattaa verkostosta löytyä erilaisia virheitä. Nämä listataan Mitoitustietojen Virheet -kohdassa.

Virheitä aiheuttavat mm. alla esitetyt tapaukset.

Irtonaisten nousujen päiden etsintä (ei läpinousut)

Putkinousut pitenevät piirretyn putken korkoon automaattisesti. Kuitenkin kuvassa voi olla putkinousuja, joissa on ylimääräinen "häntä". Näitä tulee, jos vaakaputkia poistaa. Myös jos kuvaan laittaa irtonousun johonkin korkoon ja kyseiseen korkoon ei liitykään vaakaputkia, jää nousuryhmään ylimääräinen nousu, joka ei johda mihinkään. Mitoitus ei salli näitä ylimääräisiä häntiä, vaan ne tulee poistaa.

Mitoitus-toiminto merkitsee ylimääräiset hännät nousuista avoimiksi päiksi. Nousut, jotka jatkuvat toisissa kerroksissa, ei kyseistä virheellistä avointa päätä luonnollisestikaan ole.

Pattereiden putkiliitokset

Mitoituksessa jokaisesta patterista tulee lähteä kaksi putkea. (Sarjaan kytketyistä neljä putkea.)

Päällekkäiset patterit

Jos kuvassa on vahingossa esim. kopioinnin kautta tullut useampi samanlainen patteri päällekkäin, aiheutuu näistä myös virhetilanne mitoituksessa.

Jakotukki

Jakotukki ei ole virtauspää. Jakotukissa on putkien liitoskohdat alaspäin, ylöspäin tai sivulle, joista putket lähtevät joko vaakaputkilla tai nousuilla. Mitoitus lähtee eteenpäin jakotukilta, kun kaikki jakotukin lähdöt kytketty. Jos jakotukissa on 6 paikkaa, mutta siitä lähtee vain 5 putkea, pitää jakotukki muokata oikeian kokoiseksi muokkausikkunassa, jotta mitoitus voisi toimia.
