Jakotukkien tasapainotus

Layout-sovellus > Lattialämmitys-välilehti > Mitoitus-ryhmä > Tasapainotus

Toiminto tasapainottaa koko projektin kaikki jakotukit kerralla.

Jakotukin piirille, jolla on suurin painehäviö asetetaan kv-arvo (esim. hankalin piiri kokonaan auki). Toiminto laskee jakotukin muiden piirien venttiileille tasapainottavan painehäviön ja sen avulla kv-arvon.

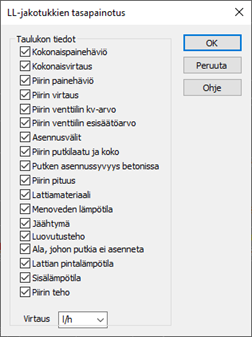

Tasapainotus lisää jakotukin piireille tiedot kv-arvoista. Valitaan taulukon tiedot jotka halutaan jakotukeista kuvassa näyttää. Taulukkoon tuleva virtaus voidaan valita l/h tai l/min.

OK- napista hyväksymällä valinnat toiminto käy läpi projektin kerroskuvien kaikki jakotukit. Jakotukkien taulukkojen paikat osoitetaan kuvaan/kuviin. Jos taulukot ovat jo kuvissa päivittyvät ne entisille paikoille.

Huom! Jakotukin päässä mahdollisesti oleva linjasäätöventtiili (tasapainotuksessa jakotukkiventtiili) saa kv- ja esisäätöarvot koko verkoston tasapainotuksessa kuten muutkin verkostossa olevat linjasäätöventtiilit.
