Putken lämpölaajeneminen

Layout-sovellus > Lämpö ja jäähdytys-välilehti > Mitoitus-ryhmä > Lämpölaajeneminen

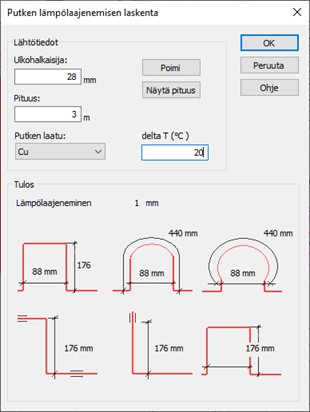

Putken lämpölaajenemisen laskennassa voidaan kuvasta näyttää putki jonka kokoa (ulkohalkaisijaa) ja laatua käytetään laskennassa. Numeraaliset arvot voidaan myös syöttää näppäimistöltä. Pituus voidaan näyttää kuvasta osoittamalla kaksi pistettä. Laskenta suoritetaan kun kaikissa kentissä on arvot. Desimaalierotin on piste.

Lämpölaajeneminen lasketaan kaavalla, lämpölaajeneminen = a * l * delta T, jossa

a= lämpöpitenemiskerroin, mm/m °C

l = putkiosuuden pituus, m

delta T = putken ylimmän ja alimman lämpötilan ero, °C.

Laskenta perustuu LVI 12-10197 ohjetiedostoon.
