Katkoksien
näyttö
Verkoston mitoitus merkitsee kuvaan rastilla kohdat, joissa putki ei ollut liittynyt risteykseen (viimeinen putken pää merkitään kuvaan verkoston loppu -merkillä. Jos katkos on verkoston lopussa, puuttuu siitä verkoston loppu -merkki, tai se ei ole samassa korossa putken kanssa). Katkoksien etsintä -dialogissa näytetään ne kerroskuvat, joissa katkoksia löytyy. Katkoksien etsintä kannattaa aloittaa ylimmästä kerroksesta, missä katkoksia sijaitsee.
Ympyrällä merkityt (=ongelma) risteykset eivät ole saaneet virtaustietoa kaikilta risteykseen tulevilta putkilta. Verkoston alkupäässä oleva katkos on merkitty täytetyllä ympyrällä ja siitä verkoston päähän asti jokainen risteys (johon ei täytetyllä ympyrällä merkityn risteyksen ongelman takia tule virtausta) on merkitty ympyrällä. Kun verkoston alkupäässä ollut katkos korjataan ja verkosto mitoitetaan uudestaan, häviävät ongelmatkin, kun risteykset saavat tiedot tulevista virtauksista.
Katkosmerkki sisältää attribuutin, joihin merkitään risteykseen tulevien putkien määrä. Jos risteykseen tulevia putkia on kaksi, mutta katkos -merkintä näyttää kolmea, on risteyksessä luultavasti päällekkäinen putki, joka pitää poistaa. Se voi olla lyhytkin pätkä.
Verkoston mitoituksessa on 10 mm toleranssi x-y -suunnassa. Putkilta ei siis edellytetä täydellistä osumista toisiin putkiin.
Jos risteyskohdassa on merkitty katkos, mutta kaikki risteykseen tulevat ja lähtevä putki on mitoitettu, kannattaa tarkistaa, onko risteyksestä lähtevässä putkessa tulevien putkien normivirtaamien summa. Tällaisessa tilanteessa risteyksessä ei ehkä ole kuin tulevia putkia. Katkos on siinä tapauksessa mentäessä verkostoa eteenpäin verkostopäätä kohti. Luultavasti seuraavassa risteyksessä lähtävä putki ei ole osunut tarpeeksi lähelle risteystä ja mitoitus on mitoittanut putkea risteyksestä eteenpäin "väärään" suuntaan.
Jos katkokset liittyvät läpinousuihin, kannattaa läpinousuista tarkistaa virtauksen suunnan oikeellisuus. VSUUNTA-attribuutissa tulee olla ALAS-teksti vain silloin, kun vesi kulkee putkessa verkoston päästä virtauspäille ylemmästä kerroksesta alempaan.
Usein katkos johtuu putkien vääristä koroista, jolloin putki ei jatku eteenpäin. Valitsemalla katkosmerkin (tai jonkin muun elementin) ja painamalla hiiren oikeaa painiketta, voi avautuvasta valikosta valita Katso3D-näkymässä. Valittu elementti näkyy nyt näytössä zoomattuna vinosti, jolloin Z-oikeuden voi helposti nähdä. Valitsemalla uudelleen jonkin elementin ja painamalla hiiren oikeaa painiketta, voi valikosta valita Palauta näkymä. Myös elementti -infon (putki-infossa oleva i -nappi) käyttö helpottaa putkien tietojen katsomista.

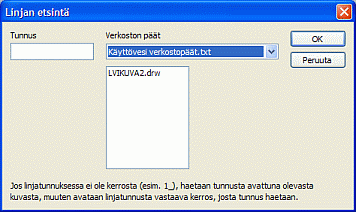

Huom! Jos verkostossa menee virtauksia ylemmästä kerroksesta alempaan, joudutaan kerrokset käymään läpi useampaan kertaan. Jos linjan etsintä -dialogissa on jokin kerroksen kuva vain kerran ja muut kerroksen kuvia kahteen kertaan, on vain kerran mainittu kerros kunnossa. Toisella kierroksella on kerrokseen saatu virtaus alemmasta kerroksesta ja risteys on saanut puuttuvan virtauksen.
Käyttövesiputkien näyttö
Mitoittamatta
Käsityksen siitä, missä kuvassa on jäänyt putkia mitoittamatta, saa helpoiten mitoittamattomien näytöllä. Se korostaa putket, joita ei ole mitoitettu (ei ole virtaus -tietoja). Toiminnolla on myös helppo selvittää, missä kauimmaiset ongelmat sijaitsevat. Ongelmien korjaus kannattaa aina lähteä kauimmaisista paikoista.
Koko
Haetun koon voi myös jättää tyhjäksi, jolloin kuvasta näkee putket, joilla ei ole kokoa.
Eristys
Eristetty vaihtoehdolla korostetaan putket, joissa on eristys ja Eristyssarja -vaihtoehdolla, joissa on tietty eristyssarja. Kenttään voi myös syöttää käsin luvun esim. 15, jos haluaa korostaa putket, joissa on jokin kiinteä eristyspaksuus.
Malli
Putkivarusteissa on MALLI -attribuutti, jonka perusteella ne tulevat määrälaskentaan. Säätöventtiilien mallin valitsee mitoitus, mutta muut putkivarusteet jäävät valitsematta. Mallin valinta -toiminnolla putkivarusteille voi valita mallit. Vaihtoehdolla korostetaan putkivarusteet, joilla mallia ei ole määritetty.
Attribuutin arvon
etsintä
Toiminto merkitsee nuolella kaikki elementit, joihin annettu attribuutin nimi ja arvo täsmäävät. Voidaan laittaa hakemaan myös kaikista attribuuteista antamalla attribuutin nimeksi *. Myös attribuutin osaa voidaan hakea laittamalla hakun loppuun *-merkki. Esim. 2_* hakee kaikki viittaukset 2-kerroksen linjoihin. Jos attribuutin arvoksi laittaa pelkän *-merkin, merkitään kaikki elementit, joilla kyseinen attribuutti on riippumatta sen arvosta.
