Verkoston tasapainotus (vanha)

Tasapainotus tasapainottaa kaksiputkijärjestelmän. Kaksiputkijärjestelmä voi olla osaksi tai kokonaan käännettyä paluuta. Tasapainotus laskee jokaiselle patteri- ja linjasäätöventtiilille kv- ja esisäätöarvot, IV-pattereiden moottoriventtiileille kvs-arvot ja laittaa ne venttiileille attribuuttien arvoiksi. Toiminto myös numeroi venttiilit.

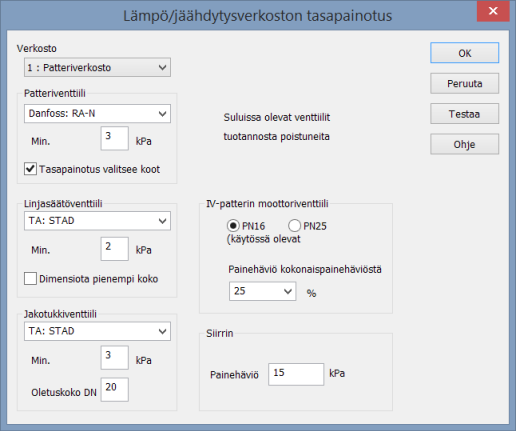

Tasapainotuksen aluksi valitaan venttiilit, joilla tasapainotus tehdään. Toiminto muistaa edelliseltä kerralta asetukset. Patteriventiilien valinnassa on asetus, jolla saadaan automaattisesti valittua venttiilien koot. Muutoin tasapainotus käyttää pattereille määritettyä kokoa.  Linjasäätöventtiileiden valinnassa on asetus, jolla saadaan automaattisesti valittua linjakokoa dimensioita pienemmät venttiilit, jos se vain kv-arvojen puolesta on mahdollista. Siirtimen painehäviö kPa lisätään verkoston kokonaispainehäviöön. IV-patteriverkostossa tällä on vaikutusta moottoriventtiilien kvs-arvojen valintaan. IV-patterin painehäviö asetetaan samaksi putkiston kokonaispainehäviön kanssa, jos dialogissa on valittuna 50%. Jos moottoriventtiilien painehäviötä haluaa pienentää, voidaan %-lukemaksi valita pienempi luku. Tällöin moottoriventtiilillä ei ole enää selkeää  auktoriteettia verkostossa.

Linjasäätöventtiilin mallin lukitus

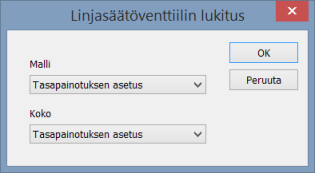

Oletuksena linjasäätöventtiili tasapainotetaan dialogiin valitulla venttiilillä. Esim. palkkiverkostossa käytetään kuitenkin palkkien tasapainottamiseen eri venttiilejä kuin runkoverkoston tasapainotuksessa. Linjasäätöventtiilin malli voidaan lukita valitsemalla venttiili kuvasta ja painamalla hiiren oikeaa painiketta. Avautuvasta valikosta valitaan Linjasäätöventtiilin malli ja/tai koko, joita tasapainotus käyttää kyseiselle venttiilille.

Tasapainotus käy ensin jokaisessa kerroksessa keräämässä tarvittavat tiedot verkostosta. Tämän jälkeen toiminto laskee paine-erot venttiileille.

Tasapainotus laskee kokonaispainehäviön jokaiselta patterilta linjasäätöventtiiliin saakka. Linjasäätöventtiili - patteri, joissa on suurin painehäviö, asetetaan patteriventtiilille minimi paine-ero (asetuksista). Muille patteriventtiileille annetaan suuremmat paine-erot siten, että kaikille pattereille on yhtä suuri paine-ero linjasäätöventtiililtä. Linjasäätöventtiilien paine-erot lasketaan samalla periaatteella rungon lopusta. Verkostossa ei ole pakko olla yhtään linjasäätöventtiiliä tai linjasäätöventtiilien kanssa rinnan voi olla pattereita. Kytkentälinjaankin voi haluttaessa laittaa linjasäätöventtiilin. Linjasäätöventtiileillä voidaan myös rakentaa useampiportaisia runkoja. Tasapainotus ei rajoita mitenkään linjasäätöventtiilien käyttöä. Ainoa rajoitus on, että samassa linjan osassa ei voi olla kahta linjasäätöventtiiliä peräkkäin.

Jos kuivaimia / iv-pattereita (säätämätön laite) on rinnan ilman linjasäätöventtiilejä, tarkistetaan niistä, että painehäviö näiden välillä ei ylitä 100 Pa. Ylityksen tapahtuessa, annetaan siitä varoitus, jossa kehoitetaan käyttämään linjasäätöventtiilejä kyseisten laitteiden edessä.

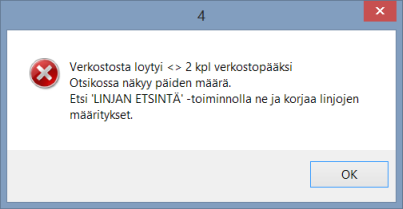

Tasapainotus tarkistaa verkostosta päät, joihin verkosto loppuu. Jos niitä on useampia, annetaan siitä ilmoitus ja verkostopäät tallentuvat verkostokohtaiseen tekstitiedostoon.

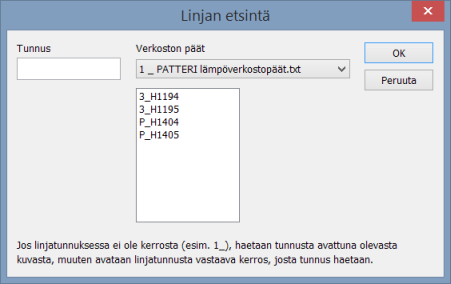

Linjan etsintä -toiminnolla voidaan valita tutkittavan verkoston linjan päät, joista yksi kerrallaan voidaan poimia Tunnus-kenttään. Kun esim. tasapainotus menee läpi, poistuu projektista yllä mainittu tiedosto.

Linjan tunnuksen alussa on kerrostunnus, joka kertoo missä kerroksessa haettava linja on.

Toiminto merkitsee nuolella (nuoli pois päin elementistä) löydetyt linjan osat. Linjan osat, jotka liittyvät etsittyyn linjaan merkitään myös nuolella (nuoli elementtiin päin).  Laskennan valmistuttua toiminto käy jokaisessa kerroksessa ja laittaa pattereille (patteriventtiilit) ja linjasäätöventtiileille uudelleen lasketut arvot.

Huom! Lasketut esisäädöt pätevät vain vedelle. Jos verkoston nesteenä on glykoliseos, tulee valmistajalta pyytää vastaavuusesisäätöarvot tuloksissa oleville esisäätöarvoille. Kv-arvot ovat tässäkin tapauksessa oikeat..

KORK	800
TYYP	33K
VENT	V10/140/TS Plus
ESIS	4.5/0.14/3440
TEHO	1550
KORKO	100
HUONE	IRT.VAR
VIRTAUS	45.4/K70/101/4
HUOMAUTUS
PATVENTTIILI
KYTKENTÄ	AB

Patterin attribuutit

KORK	patterin korkeus
TYYP	patterin tyyppi
VENT	venttiilin malli, koko / patterin (ja venttiilin) numero / venttiilin tyyppi
ESIS	esisäätöarvo 7 kv-arvo / paine-ero venttiilin yli
TEHO	patterin mitoitusteho/luovutusteho
KORKO	patterin suhteellinen asennuskorko
HUONE	huoneen nimi ja numero
VIRTAUS	virtaus l/h / kytkentälinjan tunnus / linjan painehäviö Pa / linjan pituus
HUOMAUTUS	huomautus tulee tehon jälkeen patterin tietoihin
PATVENTTIILI	Jos asetettu, on patteriventtiili lukittu kyseisellä patterilla
KYTKENTÄ	Patterin kytkentätapa

DN	20
ESIS	5
KV	1.23
VIRTAUS	908.6/H193,H110/208/2
DELTAP	5252
LSV	4100 20/5

LSV:n attribuutit

DN	venttiilin koko
ESIS	esisäätöarvo
KV	KV-ARVO
VIRTAUS	virtaus l/h / haaralinja, mistä1...mistä10 / linjan painehäviö Pa / linjan pituus m
DELTAP	paine-ero venttiilin yli
LSV	LSV:N numero
LSVVENTTIILI	TA: STAD

Tasapainotuksen valmistuttua toiminto tekee/päivittää kuvaan taulukon tasapainotuksen tuloksista.

Taulukossa näkyy sekä yhteisvirtaus että painehäviö. Lisäksi lasketaan toteutunut paluuveden lämpötila ja kokonaisteho. Jos tasapainotus ei mene läpi, poistetaan mahdollinen taulukko kuvasta.

Verkoston tasapainotuksen testaus -toiminto tutkii koko verkoston. Sillä voi varmistaa, että tasapainotus on saanut verkoston oikeasti tasapainoon. Jos lnijasäätöventtiileinä on käytetty automaattisia virtaukseen tai paine-eroon perustuvia linjasäätöventtiilejä, ei painehäviöt verkostossa kuulukaan olla samat kaikista virtauspäistä.
