Sadevesimitoitusvirtaaman laskenta
|
Layout-sovellus > Vesi ja viemäri-välilehti > Mitoitus-ryhmä > Sadevesivirtaama |

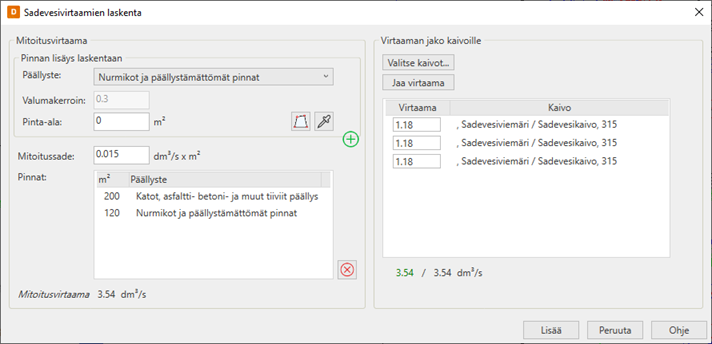

Sadevesimitoitusvirtauksen laskennassa voidaan määrittää eri päällysteellä olevia pintoja ja lasketa niistä yhteinen mitoitusvirtaama. Pinta-ala voidaan määrittää lukuna tai laskea kuvasta joko Osoita kuvasta... -painikkeella näyttämällä tai Poimi kuvasta... -painikkeella valitsemalla aiemmin lisätty rajaus. Osoita kuvasta...-painikkeella päästään pinta-ala laskemaan kuvasta näyttämällä suorakaiteen vastakkaiset nurkkapisteet tai komentorivin Moniviiva -valinnalla alueen nurkkapisteet. (Rajaus jätetään kuvaan, jolloin se voidaan tarvittaessa valita uudelleen.) Plus-painikkeesta pinta lisätään laskentaan. Roskakori -painikkeella lisätty pinta voidaan poistaa listasta.
Mitoitussade voidaan tarvittaessa muuttaa kohteelle sopivaksi.
Mitoitusvirtaama lasketaan automaattisesti määritetyistä pinnoista. Haluttaessa laskettu mitoitusvirtaus voidaan tallentaa yhteen tai useampaan jo kuvassa olevaan kaivoon Valitset kaivot -painikkeella. Jos valitaan useampi kaivo, jaetaan mitoitusvirtaama niiden kesken Jaa virtaama -painikkeella. Jos mitoitusvirtausta ei jaeta kaivoille tasan, kannattaa laskennat suoritettava erikseen eri alueille. Lisää -painikkeella virtaamat lisätään valituille kaivoille ja toiminto lopetetaan.
