Viemärikorkojen laskenta

Layout-sovellus > Vesi ja viemäri-välilehti > Merkinnät-ryhmä > Viemärikorot

Toiminnolla merkitään kuvaan viemärikorkoja. Toiminto laskee annetun lähtökoron, linjan pituuden ja kaltevuuden perusteella loppukoron. Tai loppukorko voidaan määrittää suoraan, jolloin lasketaan kaltevuus.

Toimi näin:

1. Näytä vähintään kaatomerkintöjen aloitus ja lopetuspiste. Pisteitä voidaan linjasta näyttää useita.

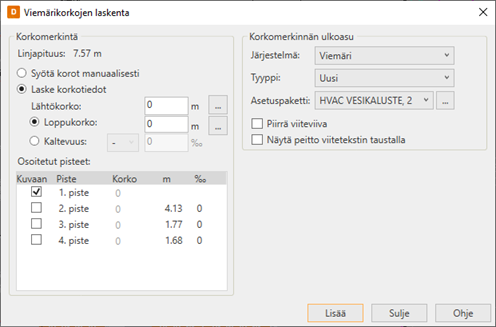

2. Hyväksy hiiren oikean puoleisella napilla näytetyt pisteet. Viemärikorkojen laskenta dialogi avautuu.

3. Valitse syötetäänkö korot manuaalisesti vai lasketaanko korot.

4. Määritä lähtökorko syöttämällä korko lähtökorko -kenttään tai poimi -painikkeella kuvaan aiemmin lisätystä korkomerkintäsymbolista.

5. Valitse syötetäänkö loppukorko vai kaltevuus, minkä mukaan lasketaan loppukorko.

   1. Syötä loppukorko loppukorko -kenttään tai poimi loppukorko -painikkeella kuvaan aiemmin lisätystä korkomerkintäsymbolista.

      Tai

   2. Syötä kaltevuuden suunta ja kaltevuus promille.

6. Valitse Osoitetut pisteet -taulukosta kuvaan lisättävät korkomerkinnät. (Osoitetet pisteet -listauksessa listataan pisteet, jotka toiminnon alussa on määritetty.)

7. Valitse merkinnän järjestelmä, jonka mukaan merkintöjen mittataso määräytyy.

8. Valitse merkinnän tyyppi (uusi/nykyinen/purettava) , nykyisiin merkintöihin lisätään sulkeet.

9. Valitse käytettävä asetuspaketti, jonka mukaan määrätyy mm. merkinnän koko ja merkkilaji. Sekä valitse lisätäänkö merkintään viiteviiva ja peitto.

Lisää -painikkeella siirrytään kuvaan näyttämään korkomerkintöjen sijainnit. Korkomerkinnän viiteviivan pää lähtee alussa näytettyjen pisteiden kohdalta. Toiminto voidaan toistaa useasti peräkkäin, jolloin korkomerkintöjen lisääminen jatkuu osoittamalla kuvasta seuraava viemärin kaatomerkinnän piste. Jälleen voidaan näyttää useampi piste joiden kautta viemäri kulkee.
