17-version kanavistojen määrälaskenta (vanha)

Kanavistojen määrälaskenta

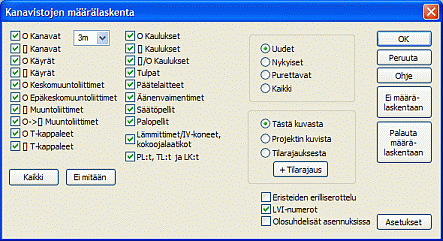

Määrälaskenta tekee taulukon, joka asetetaan kuvaan haluttuun kohtaan. Samalla tiedot ovat myös leikepöydällä, josta ne voidaan liittää taulukkolaskentaohjelmaan.

Määrälaskennan peruste

Määrälaskenta voi olla kuvakohtainen, projektikohtainen tai kuvan tietyistä tilajauksista.

• Kuvakohtainen laskee määrät avattuna olevasta kuvasta

• Projektikohtainen laskee määrät kuvista, jotka on määritetty kerrosasetuksiin

• Tilarajausta/tilarajauksia käytettäessä taulukon 1. sarakkeeksi tulee tilan nimi

Kanavat ja niiden osat

Kanavista lasketaan metrimäärät laatu ja kokoeroteltuna. Haluttaessa kanavista saadaan vielä erilliset määrät eristetyistä joko neliöinä tai kanavan osiin liitettyinä.

Kanavaosat lasketaan kappaleina. Käyräkappaleen kulmat pyöristetään seuraavaksi suurimpaan kulmaan (15, 30, 45 ja 90 astetta). Jos pyöreän kanavan pituus on valittu, saadaan myös jatkoliittimien määrät kanavakokokohtaisesti. Päätelaitteista käytetään ensisijaisesti KUVASSA-attribuutin arvoa, joka on aina valmistajan ilmoittaman esitystavan mukainen. Kanavan osat eritellään laaduittain.

Viimeisessä sarakkeessa on käytetty yksikkö.

Järjestelmäerottelu

Järjestelmäerottelu lisää taulukon eteen sarakkeen, jossa näkyy putkiston järjestelmä (esim. LAMPO tai V_KV). Silloin esim. KV ja LV-putkistojen määrät saadaan erikseen, vaikka niissä sama putkilaatu ja koko.

LVI-numerot

LVI-numeroiden aktivointi lisää taulukkoon lisäsarakkeen. Yhdellä osalla voi olla maksimissaan yhteys kolmeen eri LVI-numeroon. Esim. Päätelaite + vaimennuslaatikko on yksi symboli kuvassa, mutta koostuu fyysisesti kahdesta eri laitteesta. Molemmat osat tulevat omille riveille.

Jos kanavilla ei ole laatua, ei niistä saada taulukkoon LVI-numeroita. Ennen kanavien piirtämistä kannattaa määrittää Iv-infoon kanavan laatu tai muuttaa jälkikäteen kanavien laatu halutuksi. Kanavan osilla on LVI-numerot ZnFe, ZnFe1,2, M ja HFe laaduille. LVI-numerot ovat pääasiallisesti niistä tuotteista, joita tukkurit välittävät. Esim. kantikkailla kanavilla ja suurella osaa päätelaitteita ei löydy LVI-numeroita.

Olosuhdelisät

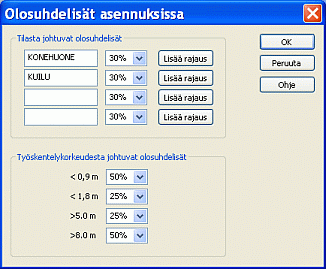

Asetukset-painikkeella avautuvassa dialogissa määritetään käytettävät olosuhdelisät. Tilasta ja työskentelykorkeudesta johtuvat lisät summataan. Esim IV-konehuoneessa 5.5 m korkeudessa olevan kanavan asennustyön lisä on 30% + 25% = 55 %.

Lisää rajaus -painikkeella kuvaan merkitään tilakohtainen aluerajaus. Aluerajaukseen tallentuu prosettilukema, jota käytetään laskennassa.

Olosuhdelisät tuovat taulukkoon oman sarakkeen, jossa näkyy %-lukema. Olosuhdelisien käyttö kasvattaa taulukon kokoa, koska sama putki eri olosuhdelisäprosentilla on omalal rivillä.

Ei määrälaskentaan

Kuvassa olevia elementtejä voi määrittää pois määrälaskennasta. Esim. kuvan laitaan kuvaan kuulumattomat kanavat voi poistaa määrälaskennasta. Kanavien näyttö -toiminnolla voidaan kuvasta tarkastaa kanavat, jotka on poistettu määrälaskennasta.

Kuvassa määrälaskennasta poistetut elementit voidaan palauttaa määrälaskennan piiriin omalla toiminnolla.

Osien lisäys tietona

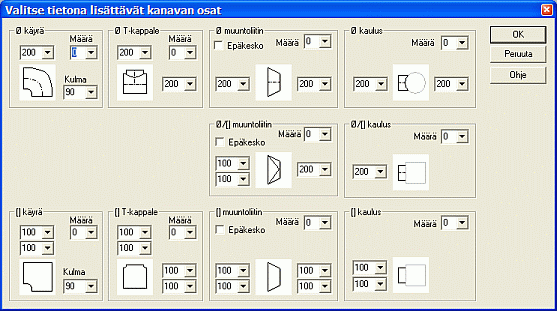

Jos kuvasta lasketaan massat ja luetteloista halutaan täydelliset, on sovelluksella mahdollisuus asettaa kuvaan myös kappaleita, joita kuvassa ei valmiina ole. Esimerkiksi pystynousu, josta on muuntoliitin.

Ensin valitaan IV-kanaviston osat, jolle lisätieto halutaan asettaa (osilla täytyy olla eristystiedot, eli esim. päätelaitteeseen ei lisätä osia). Kooksi dialogiin tulee sama koko, mikä valitulla/valituissa osissa oli. Samalla kertaa voi asettaa useampia eri osia useamman kappaleen. Kappale saa samat eristys ja materiaaliarvot, kuin mitä kappaleessa on, johon se liitetään.

Tietona lisättyjen osien poisto

Tietona lisättyjä osia voi poistaa valitsemalla elementin valinnan jälkeen avautuvasta dialogista halutut attribuutit. Kanavan osaan liittyviä attribuutteja toiminnolla ei saa poistaa; vain tietona lisättyjä osia.

Osien näyttö

Osien olemassaolon kuvasta voi tarkistaa helpoiten omilla toiminnoilla, jotka näyttävät kuvassa todelliset ja lisäosina lisätyt kappaleet. Toiminnot toimivat kaksivaiheisesti: Kun jotain näyttö-painiketta painaa, tulee kuvaan näkyviin täytöillä kohdat, jossa esim. pyöreitä ja kantikkaita käyräkappaleita sijaitsee. Aikaisemmat täyöt poistuvat sitä ennen kuvasta. Tällä keinolla on kuvasta helppo tarkistaa osien olemassaolo ja lisätä puuttuvat tarvittaessa. Lisätyt osat tulevat näkyviin, kun näyttö-painiketta painaa uudestaan. Tällöin täytöt päivittyvät.

Merkintöjen poisto

Toiminto poistaa osien näyttö-toimintojen kuvaan asettamat täytöt.

Taulukon vienti leikepöydälle

Toiminto vie kuvasta ikkunalla näytetyn alueen sisällä olevat tekstit leikepöydälle siinä järjestyksessä, missä ne ovat kuvaan laitettu. Jos peräkkäisiä tekstejä on samalla y-koordinaatilla, tulevat ne leikepöydälle samalle riville tabuloituna. Esim. kanaviston määrätaulukot voidaan toiminnon avulla kopioida taulukkolaskentaan taulukoiksi.
