Putkien/17-version kanavien alitukset/ylitykset (vanha)

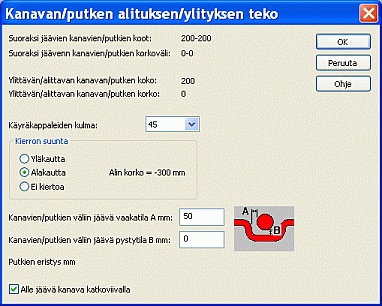

Kanavan/putken alituksen/ylityksen teko



Kanavaristeyksiin muokataan jälkikäteen alemman kanavan laitaviivat katkoviivalle ja 1-värille (kymdata.ase). Jos kanavat ovat osittain päällekkäin, täytyy toiseen kanavaan tehdä kierto käyräkappaleilla.

Toiminnossa ensimmäisenä osoitetaan kanava, joka tekee kierron ja toisena kanavat/putket, jotka jäävät suoriksi.

Käytettävä käyräkappale voidaan valita vakiokulmissa, oletuksena on 45 astetta.

Kanavien väliin jäävä tila voidaan myös määrittää. Jos väliksi määritetään 0 mm, on kanavat kiinni toisissaan. Jos valittuna on putkia ja niillä on eristys määritetty, voidaan syöttää eristeen paksuus omaan kenttään. Eriste kasvattaa A ja B -mittoja.

Huom! Jos sytytettynä on myös putkitasot, voidaan toiminnolla näyttää myös putkia.

Kanavan laitaviivojen palautus

Kanavien laitaviivoissa olevan katkoviivaosuuden saa poistettua osoittamalla toiminnolla katkoviivaa. Toiminto poistaa katkoviivan ja yhdistää laitaviivat yhteen.  Jos kanavien laitaviivoja ei löydetä, käskee toiminta valitsemaan, että toiminto saadaan suoritettua.
