17-version kanavien ominaisuuksien muutos (vanha)

Kanavien lajin muutos

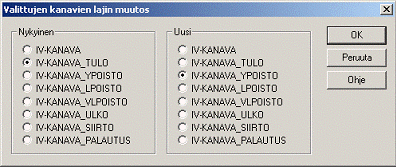

Valituista kanavista ja niiden osista saadaan muutettua halutun lajiset kanavat uudelle kanavalajille. Toiminto osaa muuttaa kanavan osien sisältä elementtejä tasolta toiselle. Tämä on ainoa mahdollisuus, miten esim. T-kappaleet saadaan toisen lajisiksi. Jos nykyiseksi kanavalajiksi on valittu esim. IV-KANAVA_YPOISTO, ei muun lajiset kanavat ja niiden osat muutu.

Kanavien koon muutos

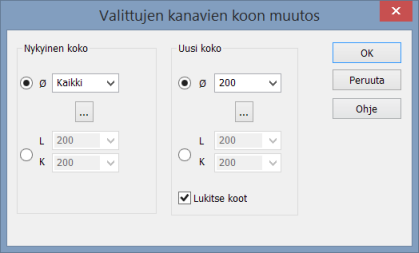

Kanavien koon muutoksessa kuvasta voi poimia sekä nykyisen että uuden koon. Samalla vaihtuu pyöreä/kantikas valinta löydetyn kanavan mukaan.

Kanavakoon muutos kanavassa, jossa on paloeristys, muuttaa automaattisesti paloeristyspaksuutta paloluokan mukaiseksi. Elementtien valinnassa tulee valita aina myös supistukset, kaulukset ja T-kappaleet, joiden toinen liityntäkoko muutetaan. T-kappaleessa tutkitaan, onko T-kappaleesta ja kauluksesta lähtevä kanava muutettavien kanavien joukossa, jonka perusteella T-kappale generoidaan uudestaan. Tämä tulee esiin silloin, kun T-kappaleen ja kauluksen lähdöt ovat samankokoisia ja pelkkä rungon koko täytyy muuttaa. Vaakakanavan koon muuttaminen tutkii, onko kyseiseen kanavaan liittynyt kauluksella kanavia ja päivittää myös ne muutetun kanavakoon kylkeen. Kanavan muunto pyöreästä kantikkaaseen ja päinvastoin toimii vaakakanaviin ja käyriin, mutta muihin osiin rajoitetusti.

Toiminto muuttaa myös palopeltien ja säätöpeltien kokoja.

Kanavakoon muutos säilyttää käyräkappaleiden sädekertoimen. Vaakakanavien ja pystykanavien pituuksia muutetaan samalla, että ne ovat kiinni uusissa käyräkappaleissa.

Nykyinen koko valinnassa on mahdollista valita kooksi 'kaikki', jolloin kaikki valitut kanavat muutetaan määritetyn kokoisiksi. Lisäksi voidaan samalla määrittää valitut kanavat lukituksi, jolloin esim. mitoituksen kokojen valinta ei niitä enää muuta.

Eristysten ja pellitysten muutos

Toiminto päivittää kaikille valituille kanavan osille iv-infossa olevat paloeristys-, lämpöeristys-, äänieristys- ja pellitystiedot riippumatta siitä, mitä ne ennestään ovat. Paloeristyspaksuus lasketaan yksilöllisesti jokaisessa kanavassa paloluokan mukaan. Toiminto päivittää myös kanavat liittymään muuttuneisiin kanavan osiin. Kaulukset ja siitä lähtevät kanavat päivittyvät myös uudenkokoisen kanavan kylkeen (vaatii, että kaulus on tehty 9.1.05-revisiolla).

Kanavien laadun muutos

Laadun muutos tehdään mistä mihin periaatteella valituille kanaville. Laatu-vaihtoehdoissa on myös tyhjä, jolla laaduttomat kanavat voidaan vaihtaa laadullisiksi.

Kanavatunnukseen laatu tulee oletuksena näkyviin, jos se on muu kuin ZnFe. Kanavilla tulisi massalaskennan takia olla laatu.

Huom! Käyttäjän täytyy huolehtia siitä, ettei muuta Uponor Maxi-kanaviksi kanavia, joita kokoja kyseinen laatu ei sisällä.

 Kanavien koron muutos

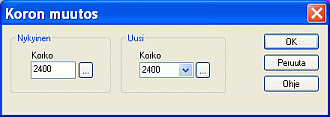

Toiminto muuttaa vaakakanavista ja nousuista ja kanavan osista nykyisen koron uuteen. Nousuissa verrataan sekä ala- että yläkorkoa. Viivatyyppi vaihdetaan vaakakanaville, jos ne siirtyvät korkoon, johon on määrätty eri viivatyyppi. IV-koneen osien viivatyyppiä ja korkoa voi myös vaihtaa. Jotta muutoksesta tulee järkevä on valittava muuttuvan vaakakanavan päässä olevat mahdolliset pystykäyrät jo nousut, jotta myös ne päivittyvät.

Jos kanavat ja osat halutaan pakottaa tiettyyn korkoon riippumatta nykyisestä korosta, valitaan nykyiseksi koroksi kaikki-vaihtoehto.

Mahdolliset korkotiedot kuvassa päivittyvät automaattisesti siirretyillä kanavilla.

 Kanavan/putken osien siirto Z-suunnassa suhteellisena

Toiminto siirtää valittuja elementtejä suhteessa nykyiseen korkoasemaan. Nousut siirtyvät aina kokonaan, joten jos nousun toinen pää vain todellisuudessa siirtyy,  tulee nousun korot päivittää toisen pään osalta tartuntamuokkauksella. Mahdolliset korkotiedot kuvassa päivittyvät automaattisesti siirretyillä kanavilla.

 IV-koneen / päätelaitteen  kääntö Z-suunnassa

Toiminto kääntää IV-konetta tai päätelaitetta Z-suunnassa. Päältä näkyvä päätelaite saadaan näkymään esim. jommalta kummalta sivulta.

Kanavapituuden määritys/nousun korot

Jos halutaan tarkkoja massalaskentoja, voidaan suoran kanavan pituus lukita antamalla sille haluttu pituus ( jos sitä ei piirretä kokonaan). Näin annettu pituus tulee aina massalaskelmiin, jos PITUUS-attribuutin arvoa ei myöhemmin tyhjennetä.

Toiminto muuttaa myös nousujen ala- ja yläkorot siten, että  z-koordinaatti että z-kerroin päivittyvät oikein. Samalla nousujen päissä mahdollisesti olevat yulpat päivittyvät uusille koroille.

Putkien ja kanavien uusi/nykyinen/purku-muunnos

Toiminnoilla valitaan ne kanavan osat, jotka halutaan muuttaa. Jos kuvassa on osa nykyisiä kanavia, jotka pitää muuttaa uusiksi loppukuvia varten, voidaan toiminnolla valita kuvasta kaikki elementit (HUOM! Toiminnot muuttavat sekä putkia että kanavia). Toiminto käsittelee automaattisesti vain nykyisiä kanavia ja niiden osia, eikä ylimääräisten elementtien valinta haittaa toimintoa.

Muutettaessa puretuiksi, tulee kanaville ja päätelaitteille purkumerkit automaattisesti. Purkumerkit tulevat vaakakanavilla samalle tasolle kuin kanavan laitaviivat. Purkumerkit lisätään automaattisesti vaakakanavan ryhmään.

Kaikkien purkuasetustasoilla olevien elementtien poistamiseen on myös oma vaihtoehto.

Huom! Koska kaikkien tasosymboleiden sisällä elementit ovat symbolin mukaan, muuttuu myös kaikki kanavan osat  eri väreille suoraan muuttamalla elementin väriä, jonka muunnos tekee.
