Putken laatu ja koko (vanha)
Jos Putki-infoon määritetään putkille niiden laatu (ja koko), menevät ne tämän jälkeen piirretyille putkille tiedoksi.
Jos esim. lämpöputken aktiivilaatua
ja kokoa halutaan muuttaa, valitaan putki-infosta suoraan haluttu laatu
ja mahdollinen koko. Putki-infossa putkijärjestys on: KV, LV, LVK, V,
L, LL (lattialämmitys). Vihjetekstit kertovat, mitä putkea mitkäkin värit
edustavat.
Vaikka putkistoa ei mitoitettaisikaan HVAC:lla, kannattaa piirrettäville putkille antaa laatu, koska putkien kokojen merkintä on myöhemmin nopeampaa (putkikokojen laitto linjoista-toiminnoilla).

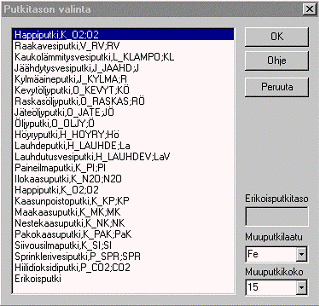

Muun putken aktiiviseksi
asettamiseksi, painetaan Putki-infosta painiketta (viivatyyppien vasemmalla
puolen).
Tästä valitaan muu putki aktiiviseksi. Samalla muulle putkelle voi antaa laadun ja koon. Aktiiviarvo näkyy aina painikkeessa tekstinä.
Huom! Putkilaaduissa on tuotannossa olevia ja tuotannosta poistuneita. Tuotannosta poistuneet eivät näy Uusi -asetus päällä. Nykyinen -asetus päällä voidaan vanhoja putkilaatuja kuitenkin käyttää ja ne voivat olla mukana mitoituksessa (ei Basic-sovelluksessa).
:
