Putken viivatyyppi ja korko (vanha)
Putken koron vaihto tapahtuu suoraan
putki-infosta.
Viivatyyppi- ja korkoasetukset

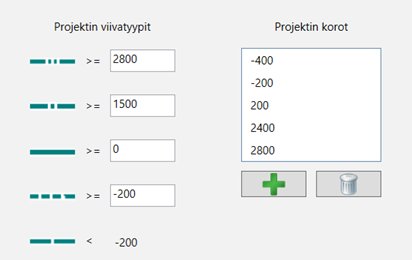

Projektin korot -tekstieditoriin syötetään putkipuolella käytettävät korot projektissa. Nämä korot ovat aina valmiina poimittavissa korko-kentän valintalistasta. Asetuksiin voi milloin tahansa käydä lisäämässä uusia korkoja. Putki-infon Z -kenttään voi myös vapaasti syöttää eri koron, mutta sitä ei tallenneta projektin korkoihin.
Putken viivatyyppi määräytyy automaattisesti koron perusteella. Putki- ja kanavapuolelle yhteisessä määrityksessä määritetään korkorajat, missä mitäkin viivatyyppiä käytetään. Myös näitä arvoja voi käydä muuttamassa kesken projektin tarvittaessa. Viivatyyppi vaihtuu siis automaattisesti koron muuttuessa.
Kuvassa olemassa oleville viivoille, kaarille ja
splineille voidaan asettaa yksilölliset viivatyyppikertoimet niiden pituudesta
riippuen. Lyhessäkin viivassa viivatyypin rakenne tulee tällöin näkyviin.
Pitkässä viivassa viivatyyppi venyy pitemmäksi normaalista.
Koron ja viivatyypin aktivointi kuvassa
olevasta putkesta.
Korko on aina suhteellinen korko kerroksen lattiasta. Korkoa voi vaihtaa myös kesken putkenpiirron. Tällöin eri koroilla olevien putkien väliin tulee automaattisesti nousu.
Jos halutaan käyttää hyväksi mitoitusta, sovelluksen eriteltyä putkipituuslaskentaa ja 3D-kuvan tekoa, täytyy putkistolla olla korot määritettynä. Lämpöpattereilla ja vesikalusteen nousuilla ylä- ja alakorko on aina aluksi korossa, johon putket päättyvät. Kun putki lähtee noususta tai se päättyy nousuun, toiminto päivittää nousulle toisen pään koron.
Arkkitehtikuvan lattiapinta (jos arkkitehtikuva on 3D-kuva) täytyy olla 0-korossa, jotta näkymää käännettäessä putkisto ja kanavisto näkyisivät oikein suhteessa arkkitehtikuvaan.
:
