LVK-patterit (vanha)

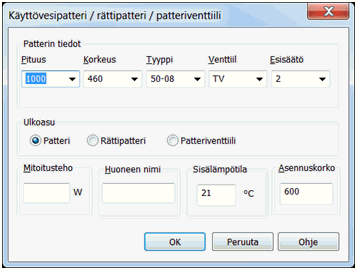

LVK-patterin / rättipatterin
/ patteriventtiilin laitto
Esitysasu kuvassa määräytyy mallin mukaan. Käyttäjän on huolehdittava siitä, että haluttu mitoitusteho voidaan patterista todellisuudessa saada.
Mitoitustehon perusteella mitoitus laskee patterille virtauksen, johon lisätään myös putkiston lämpöhäviöstä johtuva virtauslisäys (menoveden lämpötila on laskenut patterille mennessä). (ei Basic-sovelluksessa)
Patteriventtiili -vaihtoehdolla tehoa ei anneta, vaan mitoitus laskee kierrolle tehon. Jos putkistossa on kiertojohdot patterilla ja ilman, tulee kiertojohtoon, jossa ei ole patteria laittaa patteriventtiili. (ei Basic-sovelluksessa)
Käyttövesipatterista/rättipatterista piirretään lähteväksi LVK-putkia 2 kpl, joista toinen tulee LV-linjasta ja toinen liittyy LVK-linjaan. LVK-putken piirron aloituspisteessä tarkistetaan, löytyykö siitä patteria. Jos piirrettävän putken korko on patterin ala- tai yläpuolella, lisätään putken päähän automaattisesti nousu, joka ylettyy patterille.
Huoneen nimeä ei ole pakko antaa (luettelossa tieto näkyy).
:
