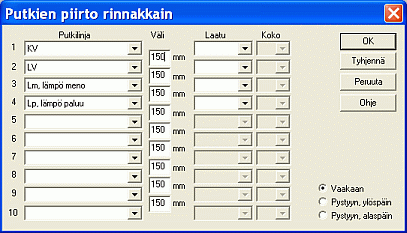

Toiminnolla voidaan piirtää
kerralla useampi käyttäjän valitsema putki halutuille etäisyyksille toisistaan
joko vaakaan tai päällekkin.
Putkiksi voidaan valita lämpö-, vesi-, viemäri- tai muita putkia käyttäjän haluamassa järjestyksessä. Putki-infossa esiintyville putkille laadut ja koot tulevat oletuksena aktiiviarvoista, joita voidaan vielä muuttaa. Muille putkille ei laadulle ja koolle tule oletuksia.
Toiminto piirtää jokaisen putken oikealle tasolle. Käyttäjä piirtää aina ensimmäiseksi valittua putkea (jos pystyyn, niin 1. putki tulee aktiiviseen korkoon). Seuraavat putket tulevat käyttäjän osoittamalle puolelle vaaka-vaihtoehdossa. Toiminto näyttää aina putkien yhteisleveyden/korkeuden piirtovaiheessa sekä kohdan, jossa putket menevät lattiatasossa (=0-korossa). Toiminto osaa yhdistää mutkat automaattisesti yhteen kulmassa kuin kulmassa. Oletuksena pakotus on päällä.
Toiminnolla on yhteinen muisti putkien piirto rinnakkain-toiminnon kanssa. Tyhjennä-painikkeella vanhat putkilinjatiedot voidaan tyhjentää.
Samoin kuin putkia voi piirtää
rinnakkain halutuilla väleillä voi kuvaan asettaa nyt myös nousuja halutuilla
väleillä.

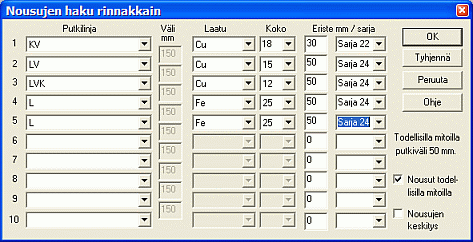

Toiminnolla voi laittaa perinteisen kokoisia nousuja rinnan halutuilla väleillä tai nousut voi asettaa todellisilla mitoilla, jolloin nousujen väliin (eristeestä eristeeseen) jää suositusten mukainen 50 mm asennusvaraväli. Tätä vaihtoehtoa käytetään ennenkaikkea hormikuvien teossa, mutta mikään ei estä sitä käytettävän ihan normaaleissa tasokuvissa parantamaan käsitystä nousujen viemästä tilasta hormeissa. Piirrettäessa nousuja todellisilla mitoilla voidaan vielä valita, tulevatko nousut keskitetysti vai tasataanko nousut vasemman laidan mukaan.
Jos putkiin valitaan eristys, tulee nousuihin automaattisesti ERISTYS-attribuutti ja siihen arvoksi eristyssarja tai vaihtoehtoisesti eristyspaksuus, jos sarjaa ei ole annettu mutta eristyspaksuus on.
|
Linja |
Sarja (LVI-RYL 92) |
|---|---|
|
KL, LV |
25 (kattilahuoneessa) |
|
L, LV |
24 |
|
KV |
22 |
|
SV |
22 |
|
J |
22 |
|
Höyry |
26 |
|
Lauhde |
24 |
|
Paineilma |
22 |
|
Raskasöljy |
24 |
