Pikamitoitus

Layout-sovellus > Ilmanvaihto-välilehti > Mitoitus-ryhmä > Pikamitoitus

Layout-sovellus > Lämpö ja jäähdytys -välilehti > Mitoitus-ryhmä > Pikamitoitus

Layout-sovellus > Vesi ja viemäri -välilehti > Mitoitus-ryhmä > Pikamitoitus

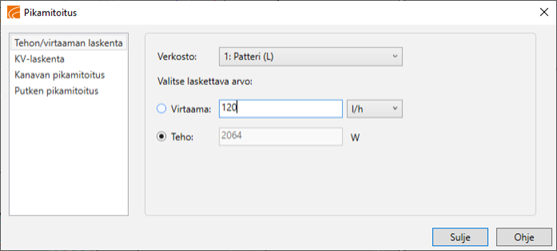

Toiminto laskee valinnan mukaan joko tehon tai virtauksen valitun verkoston asetuksilla.

Lämpöverkostoasetukset täytyy olla tehty ennen kuin laskentaa voidaan käyttää.

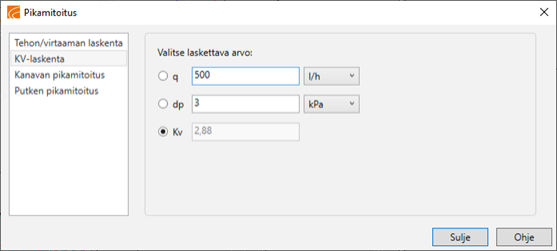

KV-laskenta. Valitsemalla laskettava arvo ja syöttämällä kaksi lukua kolmesta valituilla yksiköillä, toiminto laskee valitun arvon.

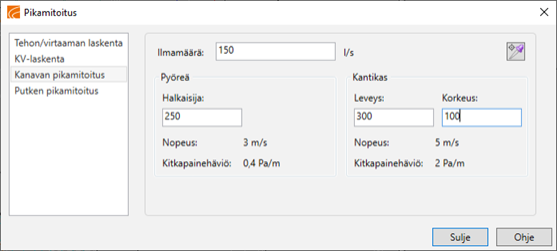

Kanavan pikamitoitus on aputyökalu kanavakoon valintaan, samaan tapaan kuin kanavatikku.

Kanavakoko (pyöreä tai kantikas) voidaan syöttää manuaalisesti tai hakea kuvasta -painikkeella. Annetun ilmamäärän perusteella näytetään nopeus m/s ja kitkapainehäviö Pa/m valitulla kanavakoolla.

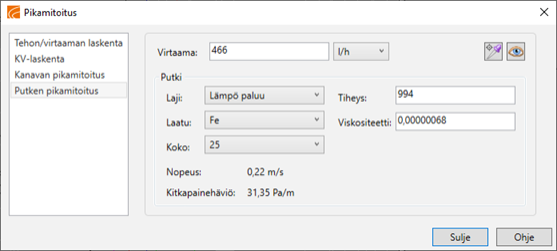

Putken pikamitoitus on aputyökalu putkikoon valintaan, silloin kun mitoitus ei jostain syystä ole käytössä.

Putkilaji, -laatu ja -koko voidaan valita pudotusvalikoista tai tiedot voidaan poimia kuvan putkelta -painikkeella. -painikkeella voidaan päivittää laskennassa käytettävät tiheys ja viskositeetti arvot valitun verskon asetuksien mukaisiksi.
