Piirustusluettelo

Layout-sovellus > HVAC-välilehti > Määrälaskenta/luettelot-ryhmä > Piirustusluettelo

Toiminto luo projektin kaikista drw-kuvista (ei Varmuus- ja AutomTal -alkuisista) piirustusluettelon työnumero-piirustusnumero järjestyksessä. Toiminto toimii kaikkiin piirustusluettelopohjiin.

Työnumeron voi halutessa jättää pois ensimmäisestä kentästä.

Toiminto hakee kuvista kaikki otsikkotaulut suunnittelutilasta ja eri layouteista ja järjestää otsikkotauluista poimimansa tiedot suoraan luetteloon. Jos otsikkotaulussa ei ole yhtään kenttää täytetty, mistä tietoja piirustusluetteloon haetaan, hylätään otsikkotaulu (esim. asemakaavakuva, jossa on lämpö- ja iv-otsikkotaulut, joita ei yleensä käytetä). Piirustusluettelon oikealle puolelle tulee näkyviin myös kuvan nimet ja kuvissa mahdollisesti olevat viitekuvat hakemistopoluilla. Luettelosta on siis nopea tarkistaa, mitkä dwg-arkkitehtikuvat ovat kuvissa viitekuvina ja mitkä ovat turhia (vanhoja) poistettavia kuvia.

Huom! Jos kuvassa on A3-raamin lisäksi iso otsikkotaulu, haetaan tiedot isosta otsikkotaulusta. Sisältötietojen väliin tulee pilkku, joka erottaa eri rivit. Jos pilkkua ei haluta, aloitetaan sisältötieto välilyönnillä.

Huom! Jos otsikkotaulussa on muutos-kenttä täytetty, tulee piirustusluetteloon myös piirustuksen revisio. Jos otsikkotalusta löytyy MUUTOSPVM-attribuutti ja sillä päiväys, täytetään myös revision päiväys. A3-raameissa revisio ja päiväys luetaan raamista siten, että viimeisin kenttä, mihin päiväys on annettu, tulee piiirustusluetteloon näkyviin.

Jakelutiedot piirustusluettelossa

Layout-sovellus > HVAC-välilehti > Otsikkotaulu-ryhmä > Otsikkotaulu-valikko > Jakelu

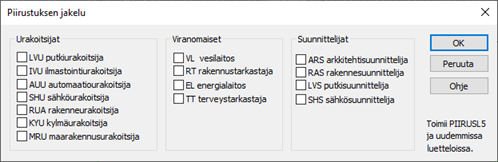

Otsikkotauluun voidaan täyttää jakelutiedot, jotka täyttyvät automaattisesti piirustusluetteloon automaattisessa luonnissa. Tämä ominaisuus on vain käytettäessä PIIRUSL5-pohjaa.

Tasokuvassa jokaisella otsikkotaululla on yksilölliset jakelutiedot. Samalla toiminnolla voidaan jälkikäteen katsoa ja muokata tietoja.
