Projektin viivatyypit ja korot
|
Layout-sovellus > HVAC-välilehti > Projektin asetukset-ryhmä > Projekti |

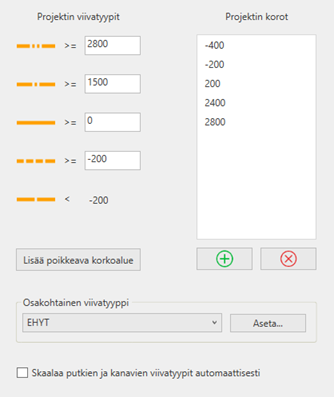

Projektin asetukset -toiminnon Korot-välilehdellä määritetään projektille Viivatyypit ja korkoasetukset:
Projektin korot -tekstieditoriin syötetään projektissa käytettävät korot. Nämä korot ovat aina valmiina poimittavissa korko-kentän valintalistasta. Asetuksiin voi milloin tahansa käydä lisäämässä uusia korkoja. Kanava- ja putkipiirtojen korko -kenttään voi myös vapaasti syöttää eri koron, mutta sitä ei tallenneta projektin korkoihin.
Kanavien ja putkien viivatyypit määräytyvät automaattisesti koron perusteella. Putki- ja kanavapuolelle yhteisessä määrityksessä määritetään korkorajat, missä mitäkin viivatyyppiä käytetään. Myös näitä arvoja voi käydä muuttamassa kesken projektin tarvittaessa. Viivatyyppi vaihtuu siis automaattisesti koron muuttuessa.
Kuvassa voidaan määrittää alue/alueita, jossa korot poikkeavat
projektille määritetyistä koroista. Painikkeella rajataan kuvasta alue
ja määritetään sille uudet korot. Korkoja on mahdollista muokata myös
myöhemmin valitsemalla korkorajaus kuvasta. Oletuksena rajaus näytetään
suorakaiteena, mutta voidaan myös vaihtaa komentorivillä moniviivaksi.
Viivatyyppi voidaan myös määrittää tarvittaessa osakohtaisesti. Valittu viivatyyppi asetetaan osille Aseta... -painikkeella. Jos viivatyyppi halutaan palauttaa projektin korkojen mukaiseksi, asetetaan osalle <Elementin koron mukainen> viivatyyppi-vaihtoehto.
Putkien ja kanavien viivatyypit voidaan skaalata automaattisesti Skaalaa putkien ja kanavien viivatyypit automaattisesti -asetuksella. Jos asetus on valittuna, skaalataan projektin kaikissa kuvissa putket ja kanavat automaattisesti, jolloin lyhessäkin viivassa viivatyypin rakenne tulee näkyviin. Pitkässä viivassa viivatyyppi venyy pitemmäksi normaalista.
Huom! Korko on aina suhteellinen korko kerroksen lattiasta.
