Projektin yleistiedot
|
Layout-sovellus > HVAC-välilehti > Projektin asetukset-ryhmä > Projekti |
Kullekin projektille tulee tehdä oma hakemistonsa. Eli yhden projektin kuvat ja tiedostot tulee olla samassa kansiossa. Arkkitehdin kuvat voivat myös olla aliakansiossa esim. näin:

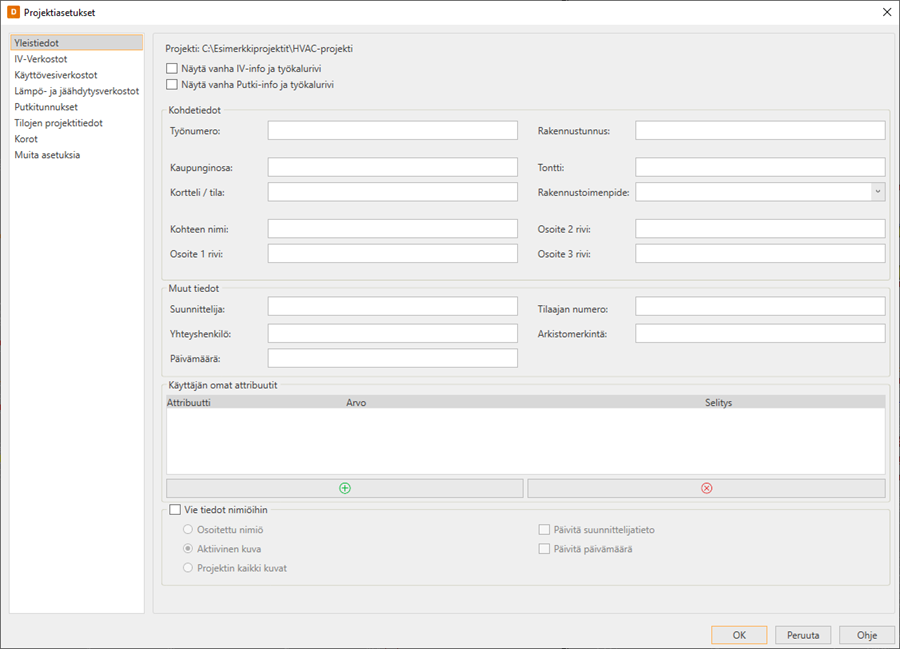

Projektiasetuksien Yleistiedoissa määritetään projektin yleistietoja, joilla mm. täytetään uuden, aktiivisen tai projektin kuvien otsikkotaulut.
Kun uusi kuva luodaan, määritetään sille luontivaiheessa mm. projektikansio ja nimi. Uuden kuvan oletusnimeksi ensimmäisellä kerralla ehdotetaan tasokuvissa Tasokuva, kaavioissa valitun kaavion mukainen nimi ja luetteloissa valitun luettelon nimi. Jatkossa toiminto muistaa viimeksi käytetyn nimen ja ehdottaa sitä.
Projektitiedot
Jos projektin yleistietoja halutaan muuttaa kesken projektin, muokataan projektin yleistietoja uudestaan aloitusvalikon Projektin asetukset -toiminnon Yleistiedot välilehdellä. Välilehdellä näkyy aina aktiivisen projektin nykyiset arvot. Muutokset eivät välity automaattisesti jo tehtyjen kuvien otsikkotauluihin, vaan ne voidaan päivittää Projektin yleistiedot välilehden Vie tiedot nimiöihin -valinnalla. Päivityksen voi tehdä osoitettuun nimiöön, aktiivisen kuvan kaikkiin nimiöihin tai projektin kaikkien kuvien kaikkiin nimiöihin. Suunnittelijatiedon ja päivämääärän päivityksen voi erikseen valita.
Projektitiedot tallentuvat projektihakemistoon project.cads tiedostoon.
Projektitietojen muutokset kuviin
Layout-sovellus > HVAC-välilehti > Otsikkotaulu-ryhmä >
Otsikkotaulu-valikko > Päivitys projektitiedoilla
Otsikkotaulujen päivitys projektitiedoilla -toiminnolla saa käynnistettyä Projektinasetukset -toiminnon Yleistiedot -välilehden siten, että tietojen vienti nimiöihin on valmiiksi valittuna.
Layout-sovellus > HVAC-välilehti > Otsikkotaulu-ryhmä >
Otsikkotaulu-valikko > Päiväyksen päivitys
Päiväyksen päivitys projektin kaikkiin kuviin. Käy projektihakemiston kaikki kuvat läpi ja päivittää kaikkiin otsikkotauluihin käyttäjän antaman päiväyksen.
