Projektipuu

Layout-sovellus > HVAC-välilehti > Projektin asetukset-ryhmä > Projektipuu

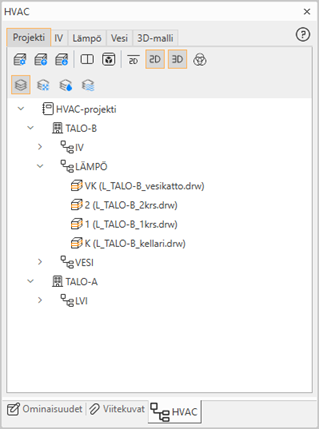

Projektipuussa näytetään Projekti -välilehdellä projektin rakennukset, rakennuksien kerrokset, kerroksien suunnittelualueet ja kerroksien tilat sekä patterit, iv-päätelaitteet ja vesikalusteet:

Projektipuussa voidaan valita näytetäänkö kanavien ja putkien 2D, 3D vai molemmat esitykset. Putkille voidaan myös valita 2D esityksestä 1 viiva tai 2 viiva esitys. Lisäksi projektipuussa voidaan vaihtaa asetusryhmiä, eli mitkä tekniikat kuvasta näytetään (kaikki, lämpö ja jäähdytys, vesi ja viemärit, iv).

Projektipuun Näytä mustavalkotulostuksen viivanpaksuuksien määräävät värit -painikkeella vaihdetaan kuvaan näkyviin sovellusobjektien mustavalkotulostukseen vaikuttavat värit sekä muiden osien elementtien värit. Tällä valinnalla nähdään mikä tulostustyylin väri vaikuttaa minkäkin elementin viivan paksuuteen tulostuksessa.

Projektipuusta valitsemalla esim. päätelaitteita voidaan valittua tai valittuja muokata, valita tai näyttää kuvasta.

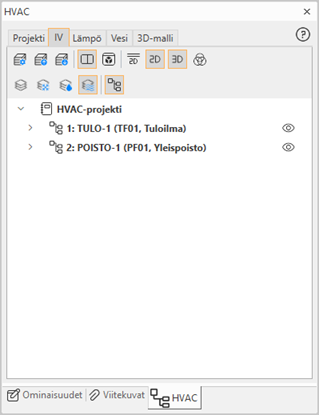

IV, Lämpö ja Vesi -välilehdellä voidaan esittää projektin eri verkostojen rakenteet.

Silmä-kuvakkeesta voidaan kyseinen verkosto piilottaa kuvasta, jolloin muiden verkostojen muokkaus esim. ahtaissa paikoissa on helpompaa. Hiiren oikean painikkeen kontekstivalikosta voidaan myös korostaa valittu verkosto tai valita verkoston kaikki osat tai piilottaa kaikki muut paitsi valittu verkosto.

Huom! Verkostojen piilotukset ovat vain istuntokohtaisia, eli ne eivät tallennu kuvaan. Ne eivät siis korvaa asetusryhmien käyttöä.

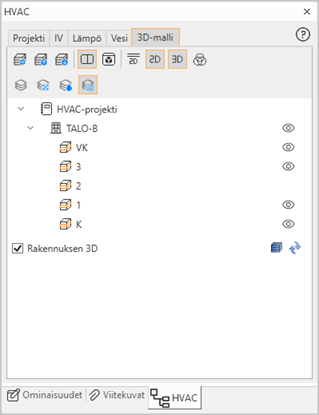

3D-malli -välilehdellä kuvaan voidaan lisätä koko rakennuksen 3D-malli. Mallista voidaan korostaa aktiivinen kerros, eli vaalentaa muiden kerroksien osat painikkeella. Eri kerroksien malleja voidaan silmä-kuvakkeesta sytyttää ja sammuttaa tarvittaessa. Asetusryhmät ja Elementti-info toimivat normaalisti myös 3D-mallin osille.
