HVAC tulostukset

Layout-sovellus > HVAC-välilehti > Tulostus-ryhmä > HVAC-tulostus

HVAC-sovelluksella tehdyt kuvat kannattaa aina tulostaa sovelluksen omalla tulostustoiminnolla, jolla voidaan tulostaa valittu alue, kuvan lehdet sekä raamit suunnittelutilasta tai tulostustilasta. Samalla toiminnolla voidaan myös tulostaa useammasta kuvasta (aiemmin erilliset Jonotulostus-toiminnot).

Kaikissa tulostustavoissa määritellään käytettävä tulostin, tulostustyyli, ulkoasu, mittakaava ja paperikoko. Asetukset -painikkeesta pääsee suoraan CADMATIC Draw:n tulostusasetuksiin, esimerkiksi muokkaamaan tulostustyylejä sekä tulostimien oletusasetuksia.

Tulostuksen ulkoasu

Tulostuksen ulkoasu ja tulostustyyli yhdessä määrittävät tulostuksen värit ja viivanpaksuudet. Käytettäessä ulkoasua 'Värituloste', tulee vastaavasti käyttää tulostustyyliä 'LVI-tasokuva värillinen', jotta saadaan värillinen tuloste oikeilla väreillä ja viivanpaksuuksilla.

Katso myös Käytettävät tulostustyylit.

Tarrat

Tulostuksiin on mahdollista lisätä tarroja halutulla vakiotekstillä tai vapaalla tekstillä (vaihtoehto 'Vapaa teksti'). Oletuksena tarrat eivät jää kuviin, vaan ne poistetaan automaattisesti tulostuksen valmistuttua. Haluttaessa ne voidaan jättää kuvaan asettamalla 'Älä poista tarraa kuvasta tuloksen jälkeen'-kohtaan ruksin (yleensä luovutuskuvat). Luovutuskuvat tarra on suurempi kuin muut: Siinä on lisärivi, johon laitetaan urakoitsijan yritys /henkilötiedot.

Oletuksen tarran paikka määritetään automaattisesti otsikkotaulun yläpuolelle, mutta haluttaessa paikka voidaan määritellä jokaiselle tulostukselle erikseen. Tässä vaiheessa tulostusalue on zoomattuna kuvassa ja ne tasot ovat sytytettyinä, jotka tulostetaan. Tarran voi asettaa myös pystyasentoon!

Tulostus tiedostoon (PLT ja PDF)

Jos tulostus tehdään tiedostoon, voi käyttäjä valita neljästä tulostushakemistovaihtoehdosta:

  1. CADMATIC Draw:n asetuksissa määritetty tulostushakemisto

  2. Hakemisto, josta tulostettava piirustus on avattu (Projekti)

  3. Tulostus-hakemisto hakemiston alla, josta tulostettava piirustus on avattu (Projekti\Tulostus)

  4. Tulostus\Päiväys- hakemisto hakemiston alla, josta tulostettava piirustus on avattu (Projekti\Tulostus\Päiväys)

Plt- ja pdf-tiedostot tallentuvat oletuksena otsikkotaulun työnumeron, piirustusnumeron ja revisio-kentän mukaan nimettyinä. Arkkimäärityksen sisäpuolelta etsitään otsikkotaulua, josta työnumero, piirustusnumero ja revisiokirjain poimitaan. Tiedostojen nimeäminen on myös mahdollista määrittää muilla otsikkotaulun tiedoilla, ks. Tulostustiedostojen nimeäminen.

Lehtitulostuksen Plt-tulosteissa nimeen lisätään vielä lehtinumero, esim. jos piirustuksen työnumero on 2001, piirustusnumero on 01, revisio B ja lehti 3 -> 2001_01_B_003.plt. Pdf-tulosteissa yhdestä kuvasta tehdyt tulosteet tulevat yhteen pdf-tiedostoon eri sivuiksi.

Jos työnumeroa ei ole vielä otsikkotauluun annettu, otsikkotaulua ei löydy tai tiedoston niminen tiedosto on jo olemassa, kysytään nimi käyttäjältä.

Kuvien jonotulostus tarkistaa, ettei saman tulostuksen aikana ole mahdollista tehdä saman nimisiä plt- tai pdf-tiedostoja.

Yhteenveto tulostuksesta

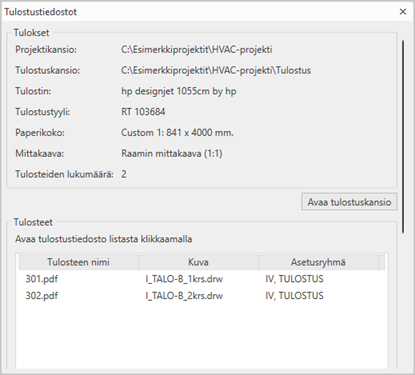

Jos tulostukset tehdään plt- tai pdf-tiedostoiksi (eli Tulostus tiedostoon -vaihtoehdolla), listataan tulostetut tiedostot Tulostustiedostot -ikkunaan. Tulostustiedostot ikkunasta nähdään tulostettujen tiedostojen nimet, mistä kuvasta tuloste on sekä tulosteessa käytetyt asetusryhmät.

Tulostustiedostot ikkunasta on mahdollista avata suoraan tulostetut pdf- ja plt-tiedostot (jos kyseiselle tiedostotyypille on määritetty oletusohjelma). Lisäksi Avaa tulostuskansio -painikkeella voidaan avata kansio, johon tulostustiedostot on tallennettu.
