Vaihe 2. Muutosten piirtäminen
Piirretään seuraavaksi avattuun nimiösymboliin halutut muutokset.
Symbolia piirrettäessä tulee kiinnittää erityistä huomiota piirtoväriin ja tasoon. Mikäli kuvaan sijoitetun symbolielementin väriä tai tasoa kuvassa halutaan vaihtaa normaaliin tapaan, tulee symbolin ne osat piirtää luontivaiheessavärillä SYMBOLI ja tasolle 0. Mikäli symboli piirretään jollakin tietyllä värillä (esim. punainen) ei kuvaan haetun symbolielementin värin vaihtaminen vaikuta näytettävään väriin, vaan se näytetään aina luontivaiheessa määritetyllä kiinteällä värillä (esim. punainen). Tietyille tasoille piirretyn symbolin grafiikka on varsinaisessa kuvassa aina piirretyillä tasoilla. Mikäli tasot puuttuvat kuvasta, ne luodaan siihen kun symboli lisätään kuvaan.
Tuplaklikkaa hiiren vasemmalla painikkeella nimiön Rakennuskohde-otsikkoa ja muokkaa avautuvassa ikkunassa teksti-kentän arvoksi Rakennuskohde, nimi ja osoite.
Muokkaa samalla tavoin Vastuullinen suunnittelija: nimi tutkinto, allekirjoitus ja päiväys -kohdan tekstiksi Suunnittelija.
Valitse nimiöstä teksti Suunnittelijan yhteystiedot: yritys, osoite ja puhelinnumero klikkaamalla sitä kerran hiiren vasemmalla painikkeella ja poista teksti kyseinen kuvasta painamalla näppäimistön Del-painiketta.
Poista samalla tavoin kuvasta attribuuttimääritys VASTUULLINEN_SUUNNITTELIJA.
Valitse
Aloitus-välilehti > Piirto-ryhmä >
Viiva.
Syötä komentoriville viivan alkupisteeksi
145, 90 ja loppupisteeksi @0,16.
Piirrä samalla tavoin toinenkin viiva. Syötä komentoriville viivan alkupisteeksi 90, 98 ja loppupisteeksi @55,0.
Aseta piirtoväriksi SYMBOLI.
Valitse
Merkintä-välilehti > Tekstit-ryhmä >
(Tekstin asetukset)
ja aseta Koko-kenttään arvo 1.5. Sulje ikkuna painamalla OK.
Valitse
Merkintä-välilehti > Tekstit-ryhmä >
Teksti. Syötä tekstin alkupisteeksi 91.5, 95.5
ja kulmaksi 0. Syötä komentoriville
tekstiksi Vastuuhenkilö.
Piirrä samalla tavoin myös toinen teksti kohtaan 146.5, 103.5 ja kirjoita tekstiksi Päiväys.
Valitse
Aloitus-välilehti > Muokkaus-ryhmä >
Siirrä ja valitse nimiöstä
PAIVAYS-attribuuttimaaritys klikkaamalla
sitä kerran hiiren vasemmalla painikkeella. Hyväksy valinta painamalla
enter. Näytä tekstin kohdistuspiste
kuvassa klikkaamalla tekstiä uudelleen hiirellä ja syötä komentoriville
siirtymäksi @-8,-1.
Piirrä otsikkotaulun vasemmassa alaosassa olevaan tyhjään lokeroon firman logo.
Huom! Yrityksen logoa ei kannata tuoda otsikkotauluun resterikuvatiedostona (esim. jpg, tiff, bmp), sillä logon näkyminen kuvassa vaatii että kuvatiedosto löytyy myös muiden kuvaa käsittelevien tietokoneilta. Yksi vaihtoehto on vektoroida (tai piirtää) logo cad-peruslementteinä (viiva, täyttö...) ja sijoittaa se nimiöön. Jos logo on kuitenkin bittikartta, joka halutaan liittää nimiöön kannattaa käyttää upotettua objektia. Tällöin bittikartta upotetaan varsinaiseen cad-piirustukseen.

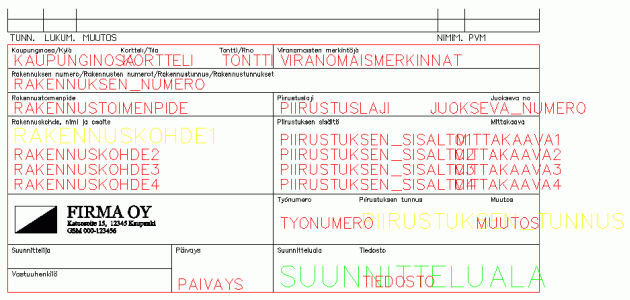

Muokattu nimiösymboli pitäisi nyt näyttää seuraavanlaiselta:
