Vaihe 3. Attribuuttien lisääminen

Symboleihin voidaan määritellä attribuutteja, joiden arvo (tekstiä ja/tai numeroita) voidaan asettaa joko tuotaessa symboli kuvaan tai muokata arvoa myöhemmin. Tällainen on kätevä mikäli tieto muuttuu (esimerkiksi venttiilin tunnus).

Määritellään ensin attribuutin piirto- ja tekstiasetukset.

Toimi näin:

  1. Aseta piirtoväriksi punainen (numero 2).

  2. Valitse Merkintä-välilehti > Tekstit-ryhmä >  (Tekstin asetukset) ja aseta Koko-kenttään arvo 3.5. Sulje ikkuna painamalla OK.

  3. Lisätään nimiön Suunnittelija- sekä Vastuuhenkilö-kenttiin tuleville tiedoille omat attribuutit.

  4. Valitse Aloitus-välilehti > Symboli-ryhmä > Attribuutit-valikko > Määritä ja lisää attribuutti.

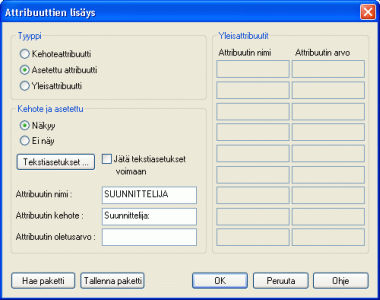

  5. Määrittele lisättävä attribuutti dialogiin seuraavin asetuksin:

    6.  Tyyppi:

    Asetettu attribuutti



    Näkyy

     Attribuutin nimi:

    SUUNNITTELIJA

     Attribuutin kehote:

    Suunnittelija:

  6. Lisää attribuutti nimiö-kuvaan painamalla dialogista OK.

  7. Syötä komentoriville tekstin alkupisteeksi koordinaatit 92.5, 99 sekä kulmaksi 0.

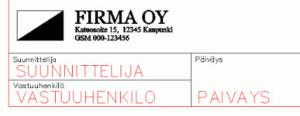

    Kun attribuutti on lisätty kuvaan, äskeinen dialogi aukeaa automaattisesti uudelleen. Tällöin kuvaan voidaan määritellä seuraava attribuutti.

  8. Määrittele dialogissa toinenkin samantyyppinen attribuutti. Syötä Attribuutin nimi -kenttään VASTUUHENKILO ja Attribuutin kehote -kenttään teksti Vastuuhenkilö:.

  9. Liitä attribuutti kuvaan painamalla dialogista OK ja syöttämällä komentoriville tekstin alkupisteeksi koordinaatit 92.5, 91 sekä kulmaksi 0.

  10. Koska attribuutteja ei määritellä enempää, sulje dialogi valitsemalla ikkunasta Peruuta.
