Ikkunan ja oven sijoittaminen
|
Building-sovellus > Arkkitehti-välilehti > Ikkuna/ovi-ryhmä > Määritä, IO_LISAA |
Tällä toiminnolla voidaan lisätä pohjakuvaan ikkunoita tai ovia.
Toiminnolla voidaan määritellä pohjakuvaan sijoitettava ikkuna tai ovi syöttämällä tiedot sovellusikkunassa.
Periaate sijoituksessa
on, että ensin osoitetaan seinä,
johon sijoitus tehdään ja sen jälkeen ikkunan tai oven sijianti kyseisessä seinässä.
Toiminto sijoittaa ikkunan ja oven seinärakenteeseen käyttäen apuna annettua sijoitussyvyyttä (tai seinärakenteelle määritettyä asennussyvyyttä)
sekä piirtää elementille vesipeltisymbolin.
Määritys

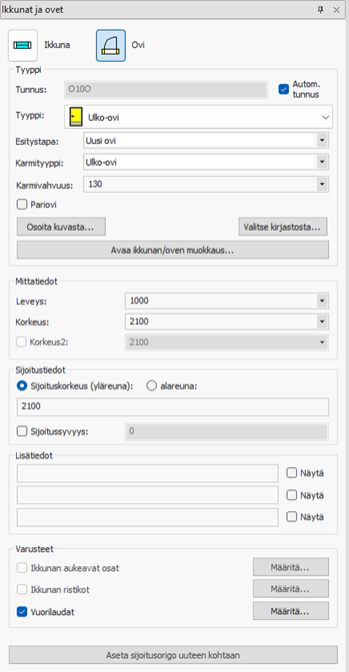

Sijoitettavan elementin ominaisuudet syötetään käyttöliittymässä.
Sijoitettava elementtityyppi: Tässä osiossa valitaan sijoitetaanko ikkuna vai ovi. Molemmille elementtityypeille tallennetaan muistiin perustiedot sijoittamisen helpottamiseksi.
Tyyppi: Tässä käyttöliittymän osassa syötetään sijoitettavan elementin
perustietoa kuten tunnukset sekä tyypit. Automaattisella tunnuksella
tunnus muodostuu sijoitettavan elementin mittatietojen pohjalta.
Lisäksi tunnuksen määräytymisessä voidaan käyttää makroja, jolloin
tunnus voidaan muodostaa
käyttäjän antamalla formatoinnilla.
Esitystavassa: Seinärakenteen mukaan elementti poimii esitystapansa (uusi/vanha/purettava) seinärakenteelta, johon se sijoitetaan. Painikkeella Osoita kuvasta... voidaan sijoitettavan elementit tiedot lukea jo pohjakuvaan sijoitetulta elementiltä sekä painikkeella Valitse kirjastosta... voidaan elementti valita käyttäjän omasta kirjastosta.
Painike: Avaa ikkunan/oven muokkaus... avaa dialogikäyttöliittymän elementin tiedoista (dialogista löytyy myös elementin tallennusmahdollisuus omaan kirjastoon). Muokkauksen kautta on mahdollista luoda ikkunalle tai ovelle tarkempia tietoja.
Mittatiedot: Tässä osiossa syötetään tai valitaan elementin mittatiedot. Mittatiedot muistetaan edellisestä sijoittamisestä, joten samanlaisten elementtien sijoittaminen on helppoa. Ikkunoilla on mahdollisuus syöttää ikkunan toisen reunan poikkeava korkeus, jolloin ikkunasta tulee yläreunasta vino.
Sijoitustiedot: Tässä voidaan syöttää ikkunan tai oven sijoituskorkeus, sekä valita poikkeuksellinen sijoitussyvyys elementille. Jos sijoitussyvyyttä ei ole valittu käytetään sijoitussyvyytenä seinärakenteen määrittelyssä käytettyä sijoitussyvyyttä. Sijoituskorkeutena voidaan käyttää ylä- tai alareunaa.
Lisätiedot: Elementille voidaan syöttää valinnan mukaan erilaisia lisätietoja. Kuvaan piirrettävät lisätiedot asetetaan lisätietokohtaisesti ruksittamalla Näytä. Lisätiedoissa on mahdollisuus käyttää myös automaattisia makroja.
Varusteet: Varusteet osiossa voidaan elementin liittyviä osia ja tietoja tarkentaa. Ovien kohdalla on käytettävissä ainoastaan vuorilaudat, mutta ikkunoissa on mahdollista määrittää myös ristikkotiedot sekä ikkunan aukeavat osat.
Sijoittaminen
Sijoitus osoitettuun seinään

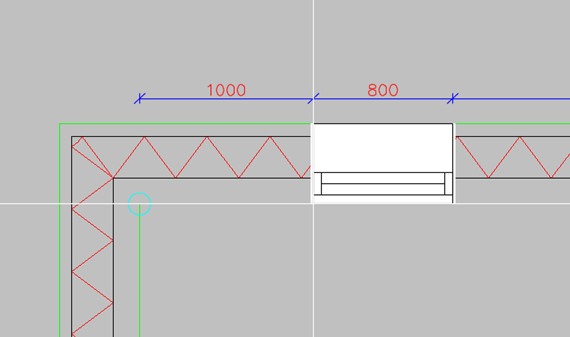

Toiminnolla sijoitetaan elementti kuvassa olevaan seinään. Toiminto asettaa origon (turkoosi ympyrä) tiettyyn seinän nurkkaan riippuen siitä mistä kohtaa seinä on osoitettu. Tällöin elementin sijoittaminen seinään mittatarkasti on varsin helppoa. Myös osoituspisteellä on merkitystä, onko osoitettu piste lähempänä seinän sisäpintaa vai ulkopintaa.
Toimi näin:
-
Osoita seinä, johon haluat ikkunan tai oven sijoittaa. Yllä olevassa kuvassa seinä on osoitettu turkoosin ympyrän ja ikkunan keskivaiheilta.
-
Sijoitettava kkuna tai ovi tarttuu kiinni seinään ja origo (turkoosi ympyrä) siirtyy väliaikaisesti seinän lähimpään nurkkapisteeseen, joten etäisyys nurkasta (tai seinän päästä) voidaan syöttää esim. osoittamalla suunta ja syöttämällä etäisyys origopisteestä. Esim. 1000, jolloin ikkuna/ovi sijoittuu 1000 mm:n päähän nurkasta. Pisteen voi myös osoittaa vapaasti hiirellä käyttäen apuna esimerkiksi snap-toimintoa. Jos seinä osoitetaan jo olemassa olevan ikkunan/oven vierestä, origo sijoittuu ikkunan/oven reunaan.
-
Jos origo sijoittuu huonoon pisteeseen, se voidaan uudelleensijoittaa painikkeella Aseta sijoitusorigo uuteen kohtaan (esimerkiksi väliseinän sekä ulkoseinän risteyskohtaan).
-
Sijoituksen lopuksi voidaan osoittaa ikkunan tai oven avautumissuunta
Sijoitus symbolina kuvaan
Mikäli ikkunan sijoitusvaiheessa osoitetaan, joko tarkoituksellisesti tai vahingossa, kohtaan jossa ei ole seinää, tulee ruudulle kysymys halutaanko ikkuna mahdollisesti sijoittaa ns. symbolina kuvaan.
Mikäli valitaan kohta Sijoita vain symboli, kysyy toiminto käyttäjältä sijoituspistettä kyseiselle ikkunasymbolille. Symboli sijoittuu osoitettuun kohtaan. Uusi yritys antaa mahdollisuuden osoittaa seinä uudelleen.
Huom! Molemmissa sijoitustavoissa, käyttäjä voi vaihtaa ikkunan sijoituspistettä symbolin vasemmasta päädystä oikeaan päätyyn tai keskelle painamalla ennen sijoituspisteen osoittamista Tab -painiketta. Toiminto vaihtaa tällöin symbolin sijoituspisteen ikkuna-/ovisymbolin vastakkaiseen päähän ja seuraavalla painalluksella keskelle. Jos ikkunalle tai ovelle on syötetty asennusvarat, sijoituspiste huomioi myös ne. Sijoituspisteen vaihtuminen on havaittavissa myös suoraan kuvassa (ns. haamukuvan sijoituspiste vaihtuu).
Tunnus
Ikkunoiden tunnusattribuutit sijoittuvat automaattisesti seinäpaksuuden
määräämälle etäisyydelle (hieman seinän ulkopuolelle).
Toiminnossa käytettävät asetustiedoston asetukset
-
Ikkunat, A4IKKUNAT
-
Vain symbolina sijoitetut ikkunat, A4IKKUNAT_SYMBOLI
-
Ovet, A4OVET
-
Vain symbolina sijoitetut ovet, A4OVET_SYMBOLI
-
Ikkunatunnukset, A9IKKUNATUNNUKSET
-
Ovitunnukset, A9OVITUNNUKSET
-
Vanhat ikkunat, A4VANHAT_IKKUNAT
-
Vanhat ovet, A4VANHAT_OVET
-
Purettavat ikkunat, A4PURETTAVAT_IKKUNAT
-
Purettavat ovet, A4PURETTAVAT_OVET
