Ikkunan ja oven tietojen määrittely

Avautuvassa dialogikäyttöliittymässä voidaan määritellä ikkunan tai oven tietojen lisäksi elementti myös käyttäjän omaan kirjastoon. Määrittelyssä otetaan samalla kantaa ikkunan tai oven pohja-, julkisivu- sekä leikkauskuvantoihin.

• Ikkunan ja oven tietojen määrittely
• Elementin tallennus omaan valikkoon
• Mitta- ja muototiedot: Ovi
• Mitta- ja muototiedot: Ikkuna

Elementin pohjana käytettävät tiedot voidaan myös tietojen syöttämisen pohjaksi lukea aikaisemmin määritellyltä elementiltä painikkeella: Lue oletusarvot aiemmin määritetystä ikkunasta/ovesta....

Toimi näin:

1. Syötä yleistiedot. Tunnus voidaan määritellä myös muodostettavaksi automaattisesti mittatietojen pohjalta. Ikkunan tunnus määräytyy muodossa Ibxh (jossa b ja h ovat desimetrejä), kun taas ovilla automaattinen tunnus on muotoa Ob (jossa b-mitta on oven leveysmitta desimetrinä). Alkukirjaimia (I ja O) voidaan muuttaa Asetuksista, samoin ikkunoissa olevaa x-kirjainta.

2. Lisätiedot voidaan määritellä kirjattavaksi myös elementin yhteyteen pohjakuvaan ruksittamalla haluttu lisätieto kohdassa Kuvaan. Ikkunalle ja ovelle voi antaa tiedot materiaalista, pintakäsittelystä, lasien tyypeistä, valmistajasta, lämmönjohtavuudesta sekä ikkunalle/ovelle voi antaa tarvittaessa lisätietoja. Kaikki tietokentät kirjataan ikkuna/ovieritelmään luetteloinnissa.

3. Syötä ikkunan/oven sijoituskorkeus ja -syvyys.

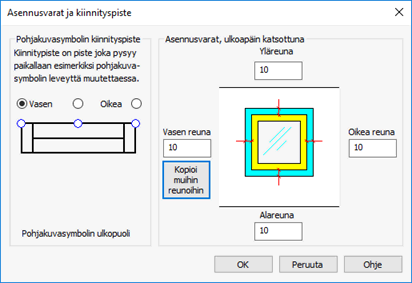

4. Määrittele elementin asennusvarat sekä kiinnityspiste dialogissa. Vesipeltimerkintää venytetään asennusvarojen verran pohjakuvassa.



   1. Valitse pohjakuvaikkunan/oven sijoituspiste vaihtoehdoista. Tämä piste pysyy paikallaan esimerkiksi ikkunan/oven kokotietojen muuttuessa.

   2. Syötä myös tarvittavat jokaisen sivun asennusvarat kenttiin. Painikkeella: Kopioi muihin reunoihin voidaan vasempaan reunaan syötetty arvo kopioida muihin reunoihin nopeasti.

5. Valitse karmityyppi sekä karmisyvyys. Karmivahvuudelle on annettu joitain standardivahvuuksia, mutta lisäksi listassa on valittavissa kaksi erikoistapausta. Vapaa -karmisyvyydellä voi karmisyvyyden määritellä vapaasti ko. kenttään. Seinän paksuus asetuksella elementin karmivahvuus riippuu seinästä, johon se asetetaan. Karmivahvuus on tällöin yhtä suuri kuin seinän leveys.

6. Määrittele mitta- ja muototiedot. Katso lisätietoja alempaa.

7. Valitse elementin esitystapa. Vaihtoehdossa: Esitystapa määräytyy seinän mukaan elementin esitystavaksi valitaan se, minkälaiseen seinään elementti sijoitetaan.

8. Valitse käytetäänkö erillistä symbolia ikkunan/oven julkisivukuvannossa toiminnon tietojen pohjalta luotavan esityksen sijaan (parametrinen julkisivukuvanto). Jos erillistä symbolia halutaan käyttää valitse myös symboli valikosta.

9. Kuittaa syötetyt tiedot painamalla OK.

Elementin tallennus omaan valikkoon

Painikkeella: Tallenna ikkuna/ovi omaan kirjastoon... voidaan elementti tallentaa käyttäjän omaan kirjastoon. Tämä on suositeltavaa, mikäli sama elementti toistuu useammissa kohteissa.

Toimi näin:

1. Syötä elementin nimitys. Nimi tulee olla yksilöllinen.

2. Syötä kirjaston valintaikkunassa näkyvä kuvaus elementille.

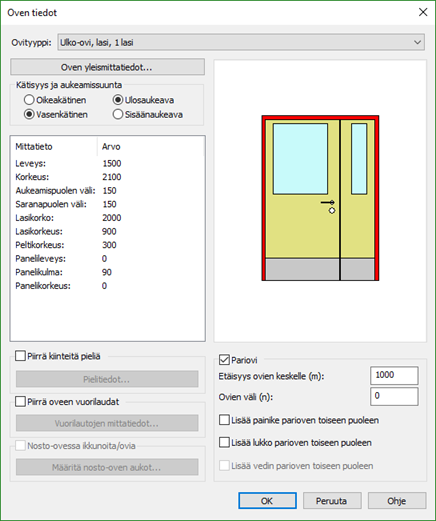

Mitta- ja muototiedot: Ovi

Mitta- ja muototiedoissa määritellään ovelle tarkempia ulkoasullisia asetuksia. Tässä käyttöliittymässä lisätään myös mm. kiinteät pielet ja vuorilaudat.

Toimi näin:

1. Valitse listasta ovityyppi.

2. Syötä yleismittatiedot. Lue oven yleismittatiedoista lisää alempaa.

3. Valitse kätisyys ja aukeamissuunta.

4. Syötä elementin tyypin perusteella tarvittavat mittatiedot. Esikatselukuva muuttuu mittatietojen myötä.

5. Valitse lisätäänkö kiinteitä pieliä, vuorilautoja tai nosto-oven ikkunoita/ovia. Lue näistä lisää alempaa.

6. Valitse tehdäänkö ovesta pariovi. Syötä tarvittaessa mitat.

7. Valitse lisätäänkö parioven molempiin puoliin painike ja lukko.

8. Kuittaa OK.

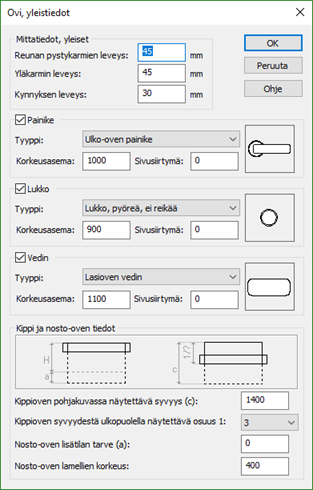

Oven yleismittatiedot

Yleismittatiedoissa syötetään oveen liittyviä lisämittoja. Täällä määritellään esimerkiksi painikkeiden, lukkojen ja vetimien asetukset, sekä kippi- ja nosto-ovien tiedot.

Toimi näin:

1. Valitse Oven tiedot-ikkunassa painike: Oven yleismittatiedot...

2. Syötä eri karmien mittatiedot.

3. Valitse painike/lukko/vedin oveen.

   1. Sivusiirtymän ollessa 0, painike piirtyy avauspuolelta 60mm reunasta (kippi- ja nosto-ovissa keskelle).

   2. Arvon ollessa positiivinen, mitta muodostuu avauspuolelta ja negatiivisella arvolla saranapuolelta.

4. Nosto- ja kippiovea määriteltäessä, syötä arvot esitystavalle.

   1. Nosto-oven lisätilantarpeen (a) voi syöttää myös negatiivisena, jolloin alue pienenee (esim. rullaovi).

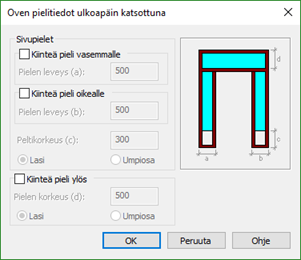

Kiinteät pielet

Kiinteät pielet määritellään erillisessä dialogissa. Nämä lisätään näkyviin ovilomakkeisiin, eikä niitä lasketa erillisiksi ikkunoiksi.

Toimi näin:

1. Valitse Oven tiedot-ikkunassa kohta Piirrä kiinteitä pieliä ja paina painiketta: Pielitiedot....

2. Valitse ovelle piirrettävät kiinteät pielet.

3. Syötä kiinteiden pielien mitta- sekä materiaalitiedot sekä potkupellin piirtokorkeus.

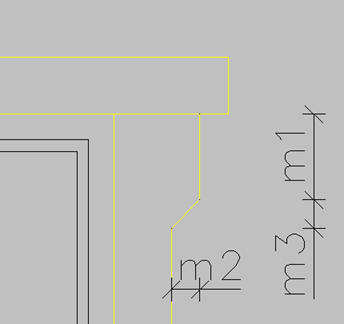

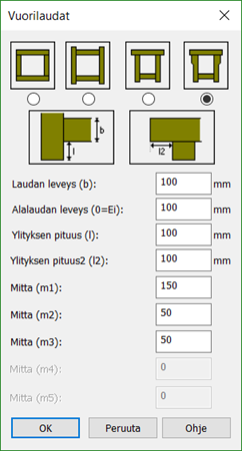

Vuorilaudat

Vuorilaudat määritellään erillisessä dialogissa. Vuorilaudat näkyvät mm. julkisivukuvissa ja 3D-mallissa.

Toimi näin:

1. Valitse Oven tiedot-ikkunassa kohta Piirrä oveen vuorilaudat ja paina painiketta: Vuorilautojen mittatiedot....

2. Valitse vuorilautojen muoto.

3. Syötä vuorilautojen mittatiedot.

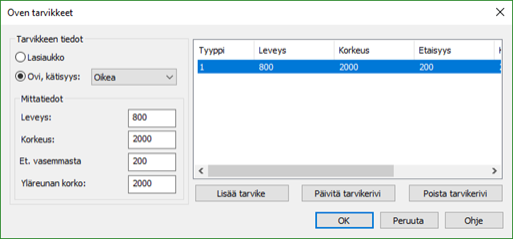

Nosto-ovien tarvikkeet

Nosto-oville voidaan lisätä ikkunoita ja ovia, jotka sisältyvät nosto-oveen. Ne määritellään erillisessä dialogissa.

Toimi näin:

1. Varmista, että ovityyppinä on Ulko-ovi, nosto-ovi.

2. Valitse Oven tiedot-ikkunassa kohta Nosto-ovessa ikkunoita/ovia ja paina painiketta: Määritä nosto-oven aukot....

3. Valitse lasiaukko tai ovi. Valitse ovelle kätisyys.

4. Syötä mittatiedot.

5. Lisää tarvike painamalla Lisää tarvike-painiketta.

Tarvikkeita päästään muokkaamaan Päivitä tarvikerivi ja Poista tarvikerivi -painikkeilla.

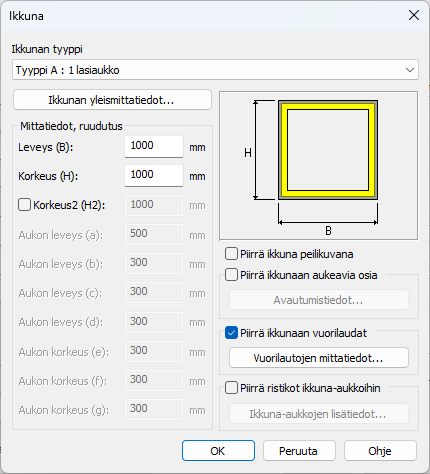

Mitta- ja muototiedot: Ikkuna

Mitta- ja muototiedoissa määritellään ikkunalle tarkempia ulkoasullisia asetuksia. Tässä käyttöliittymässä lisätään myös mm. vuorilaudat ja ristikot.

Toimi näin:

1. Valitse listasta ikkunatyyppi.

2. Syötä yleismittatiedot. Lue ikkunan yleismittatiedoista lisää alempaa.

3. Syötä elementin tyypin perusteella tarvittavat mittatiedot. Esikatselukuva ei muutu mittatietojen myötä.

4. Valitse piirretäänkö ikkuna peilikuvana. Voidaan käyttää esim. tuuletusikkunallisten ikkunoiden kanssa.

5. Valitse piirretäänkö ikkunaan aukeavia osia. Lue lisää alempaa.

6. Valitse lisätäänkö ikkunaan vuorilautoja. Vuorilaudat toimivat samoin kuin ovessa, joten niistä tarkemmin ylempänä.

7. Valitse lisätäänkö ikkunoihin ristikot. Lue näistä lisää alempaa.

8. Kuittaa OK.

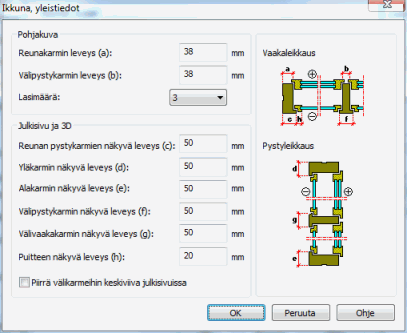

Ikkunan yleismittatiedot

Yleismittatiedoissa syötetään ikkunaan liittyviä lisämittoja. Täällä määritellään esimerkiksi karmien esitystapa leikkauksissa, julkisivuissa ja 3D-mallissa.

Toimi näin:

1. Valitse Ikkunan tiedot-ikkunassa painike: Ikkunan yleismittatiedot...

2. Syötä karmien mittatiedot.

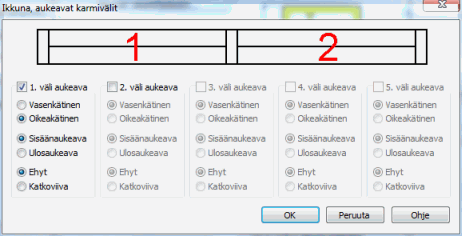

Aukeavat osat

Ikkunoille voidaan lisätä aukeavia osia. Varmista ensin ikkunatyypin sopivuus.

Toimi näin:

1. Valitse Ikkunan tiedot-ikkunassa kohta Piirrä ikkunaan aukeavia osia ja paina painiketta: Avautumistiedot....

2. Valitse aukeava väli. Valittavien kenttien määrä riippuu valitusta ikkunatyypistä.

3. Valitse jokaiselle aukeavalle osalle aukeamissuunta, aukeavan osan kätisyys ja aukeavan osan esitystapa.

4. Kuittaa OK.

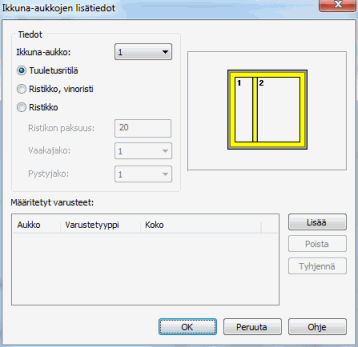

Ristikot

Ikkunoille voidaan lisätä tuuletusritilöitä ja ristikoita. Varmista ensin ikkunatyypin sopivuus.

Toimi näin:

1. Valitse Ikkunan tiedot-ikkunassa kohta Piirrä ristikot ikkuna-aukkoihin ja paina painiketta: Ikkuna-aukkojen lisätiedot....

2. Valitse ikkuna-aukko, johon osa lisätään. Aukkojen numeroinnit näytetään kuvassa.

3. Valitse osan tyyppi.

4. Syötä ristikoille tarvittavat tiedot.

5. Lisää varuste painamalla Lisää-painiketta. Jos ikkuna-aukkoon on jo määritelty varusteita korvautuvat ne määritellyillä eli lisäys toimii muokkauksena.

Varusteita voidaan poistaa valitsemalla poistettava varuste listasta ja painamalla painiketta: Poista. Kaikkien varusteiden poisto tapahtuu painikkeella: Tyhjennä.
