IFC-elementtityypitys

Building-sovellus > Elementti-välilehti > Elementointi-ryhmä > IFC-tyypitys, IFCELEMENTTI_TYYPITA

Tällä toiminnolla voidaan antaa rakenneosille elementtityyppi. Toiminto hyväksyy tyypitettäviksi seinät, tasorakenteet ja profiilit, kunhan niiden rakenne on elementteihin sopiva.

Toiminto lisää rakenneosan tietoihin elementtityypin ja -tunnuksen, sekä värin.

Toiminnon käyttämisesta saatavia hyötyjä:

  1. hankkeen alkuvaiheessa Toiminto palvelee IFC-mallista saatavaa hyötyä. Tyypityksen avulla IFC-mallista on mahdollista lukea mm. elementtityyppien kappalemäärät jo ennen varsinaisen elementtisuunnittelun aloittamista. Ennen toiminnon käyttämistä, tulee esimerkiksi seinät jakaa sopivan kokoisiksi paloiksi Katkaise seinä-toiminnolla. Näin saadaan kukin seinä jaettua alustaviksi elementeiksi, jolloin kappalemäärä vastaa jo alusta asti mahdollisimman lähelle oikeaa. Tyypitetyt rakenneosat voidaan luetteloida määräluetteloinnilla, jolloin saadaan eri elementtityyppien lukumäärät luettua pohjakuvasta.

  2. Toimintoa voidaan käyttää silloin, kun halutaan IFC-malliin eri elementtityypit kirjautumaan eri väreillä. Väri helpottaa eri elementtityyppien tunnistamista.

  3. Kun rakenneosat tyypitetään elementeiksi, voidaan tämän jälkeen käyttää elementointitoimintoja (Elementoi seinä, Elementoi betoniprofiili, Elementoi tasorakenne) ja joiden jälkeen elementit voidaan tuottaa Jonomuodostus -toiminnolla. Jonomuodostus tuottaa kaikista elementeistä päälomakkeet kuvaan, jolloin niiden jatkokäsittely voidaan tehdä liukuhihnamaisesti.

Elementit tyypitetään yksi tyyppi kerrallaan.

Huom! Uudestaan tehty tyypitys yliajaa aikaisemman.

Toimi näin:

  1. Valitse listasta haluttu elementtityyppi, joka viedään rakennusosalle.

  2. Kuittaa OK.

  3. Osoita rakenteet, joille elementtityypitys lisätään. Huom! Vain yksi tyypitys kerrallaan.

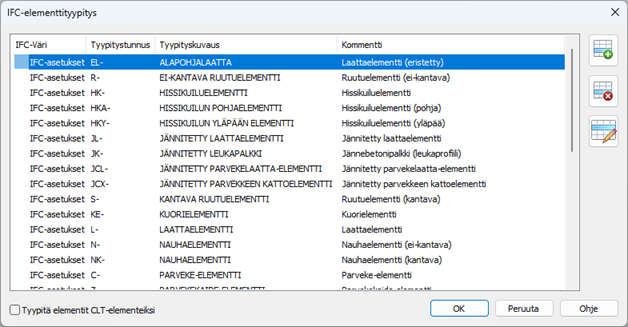

Uusia elementtityyppejä lisätään oikean reunan Lisää uusi elementtityypitys -painikkeesta. Syötä elementtityypin tiedot avautuvaan ikkunaan.

Toimi näin:

  1. Syötä määritysnimi. Määritysnimeä ei pääse myöhemmin muuttamaan.

  2. Syötä kuvaus.

  3. Syötä tunnus.

  4. Syötä halutessasi kommentti.

  5. Valitse väri, jolla elementit näkyvät IFC-mallissa.

Tietoja pääsee muokkaamaan myöhemmin Muokkaa valittua elementtityypitystä -painikkeella.

Vinkki: Elementtityypityksen listaa voidaan käyttää myös elementtejä tehdessä. Vaikka elementtiä ei olisi etukäteen tyypitetty, hakee elementti kuitenkin värin elementtityypityksen mukaan IFC-malliin, jos käytetään listan nimiä.
