Jonomuodostus
|
Building-sovellus > Elementti-välilehti > Elementointi-ryhmä > Jonomuodostus, BETONIELEMENTTI_JONOMUODOSTUS |
Tällä toiminnolla voidaan tuottaa pohjakuvasta betonielementtilomakkeita massana. Tämä toiminto on vaihtoehtoinen perinteiselle elementtimääritykselle, jossa elementit luodaan yksitellen.
Toiminto tukee betonisia seinäelementtejä, pilari-/palkkielementtejä ja laattaelementtejä. Elementtien lomakkeet muodostetaan perustietojen ja geometrian osalta automaattisesti. Jonomuodostuksen suorittamisen jälkeen elementtilomakkeet ovat muokattavissa samaan tapaan kuin yksitellen tuotettujen elementtienkin lomakkeet.
Tärkeää! Ennen jonomuodostusta tulee pohjakuvan olla kunnossa elementoinnin osalta, joten tarkista ennen jonomuodostusta seuraavat työvaiheet:
-
Varmista seinien, ikkunoiden, ovien, tasorakenteiden, profiileiden ja reikien korot ja korkeudet.
-
Jaa seinät elementeiksi ja käsittele nurkat.
-
Suorita IFC-elementtityypitys
-
Suorita elementoinnit: Elementoi seinä, Elementoi tasorakenne, Elementoi betoniprofiili.
-
Lisää Aukkodetaljit.
Kun edellä mainitut tiedot on tarkistettu, voidaan luoda elementtilomakkeet.
Huom! Jos käytössä on erilliset lomaketiedostot, jonotulostus luo elementtilomakkeet kuitenkin ensin päätiedostoon. Siitä ne voidaan siirtää lomaketiedostoon toiminnolla: Siirrä lomaketiedostoon
Toimi näin:
- Valitse pohjakuvasta elementoidut osat, joista elementit luodaan. Jos valinnassa oli seiniä, tasorakenteita ja profiileita, valitse ensin elementtityyppi.

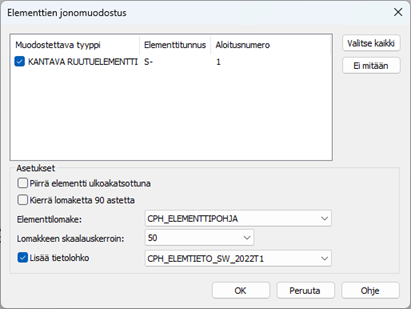

- Valitse muodostettavat elementtityypit dialogista.
- Syötä elementtien tiedot. Kiertoa käytetään korkeille ja kapeilla elementeille, jolloin lomake on pystyssä. Elementti piirretään aina todellisen kokoisena, jolloin mittojen lisääminen on helppoa.
- Kuittaa ok.
- Sijoita lomakkeet kuvaan. Lomakkeet piirretään oletuksena vierekkäin.
Lomakkeiden jatkokäsittely etenee normaalien elementtitoimintojen kautta, jotka löytyvät valitsemalla lomakkeen aktiiviseksi.
