Projektin asetukset

Electrical-välilehti > Asetukset-ryhmä >  Electrical-valikko > Projektin asetukset

Projektin tiedot/asetukset  -dialogissa on tietoa projektistasi. Voit muokata projektille kirjautuvia oletusasetuksia ja pitää asetukset kohdallaan heti projektin luonnista lähtien. Oletusasetukset-painikkeella pääset muokkaamaan projektien oletusasetuksia eli asetuksia, jotka uusi projekti saa.

Valintanauhan lisäksi voit avata projektin tiedot/asetukset Electrical-ikkunasta

  • napsauttamalla (Projektin tiedot/asetukset)  -painiketta

  • napsauttamalla hiiren kakkospainiketta dokumenttitiedoston päällä ja valitsemalla Projektin tiedot/asetukset

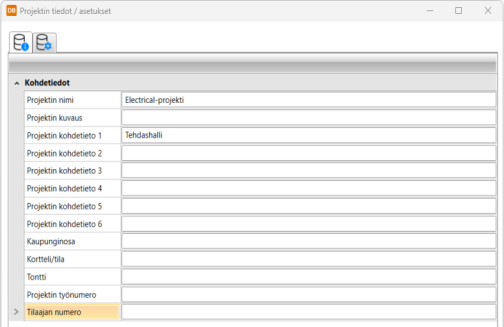

(Projektin yleistiedot)  -välilehdeltä löytyvät yleistiedot sisältävät esimerkiksi projektin nimen, kuvauksen sekä kohdetiedot. Nämä tiedot päivitetään mm. dokumenttien piirustuspohjiin ja nimiöihin.

(Projektin asetukset)  -välilehden määritykset vaikuttavat kuvien ulkoasuun ja merkintätapoihin ja voivat näin olla hyvin kiinteä osa projektia. Asetukset on ryhmitelty loogisiin ryhmiin helposti löydettäviksi. Näin voit pitää näkyvissä vain ne osiot, joihin yleensä tulee muutoksia eri projekteissa.

Määritä projektin yleiset asetukset, kuten kieli.

  • Kokotunnussysteemi – Ohjelma käyttää sijaintipohjaista tunnusjärjestelmää. Laitteen kokotunnus luodaan sijainnin perusteella: =kokonaisuus+sähköpositio-laite, esimerkiksi =123+MCC1-X1.

  • Suunnittelukieli – Valitse haluamasi suunnittelukieli. Suunnittelukieli vaikuttaa mm. johtimien värien lyhenteisiin ja siihen, minkäkielistä oletuspohjaa kuvissa käytetään. Myös luetteloiden oletuskieli määräytyy suunnittelukielen mukaan.

  • Lokaatio – Valitse haluamasi lokaatio. Lokaatio on oletusarvoisesti Suomi.

  • Standardi – Määrittele käytettävä projektikohtainen standardi (esim. ANSI tai IEC). Standardi vaikuttaa siihen, millaisia ohjelmasta avautuvat symbolivalikot ovat. Uusille projekteille on määritetty oletusstandardi, kun ohjelma on asennettu ensimmäisen kerran.

    Jos asetus on tyhjä, käytetään IEC-standardin mukaisia valikoita.

    Asetuksen voi vaihtaa myös Electricalin asetusten kautta napsauttamalla Projektin oletusasetukset -painiketta.

  • Päivämäärän muoto (oletus) – Valitse projektin päivämäärän muodoksi jokin seuraavista:

    • Windowsin asetuksen mukainen
    • pp/kk/vvvv
    • k/p/vvvv
    • p/k/vvvv
    • p.k.vvvv
    • p.kk.vvvv
    • pp.kk.vvvv
    • vvvv.kk.pp
    • vvvv. kk. pp.
    • vvvv-kk-pp
    • pp-kk-vvvv
  • IFC-versio – Valitse IFC-versio, jonka perusteella ohjelmassa osataan näyttää versiokohtaiset arvot (tyypit, propertyt, property setit jne.). IFC-viennissä objekteja valittaessa voi valita mallin IFC-version – jos se poikkeaa projektin asetuksesta, käyttäjä saa tästä ilmoituksen, koska kyseinen versio ei välttämättä sisällä kaikkia tarvittavia arvoja.

Määritä piirustuspohjiin ja nimiöihin liittyvät asetukset.

  • Päivitä kohdetiedot kuvaan automaattisesti – Valitse tämä, jos haluat että projektin kohdetiedot päivitetään kuvan piirustuspohjiin ja nimiöihin automaattisesti.

  • Oletuspiirustuspohja/-nimiö – Määrittele oletuspiirustuspohja/-nimiö haluamillesi kuvatyypeille. Arvona voit käyttää symbolin koko polkua tai tiedostonimeä/symbolinimeä, jos symboli löytyy symbolihakemistosta.

    Pohjan/nimiön sijoituksessa käytetään ensisijaisesti näitä asetuksia. Jos projektin asetuksiin ei ole määritelty pohjaa/nimiötä, asetetaan pohja/nimiö Piirustuspohjien ja logojen hallinta  -dialogin mukaisesti.

Määritä käännöksiin liittyvät asetukset, kuten käytettävät sanastot.

Kielikäännöstoiminnossa voidaan käyttää useampia sanastoja, käytettävien sanastojen määrä ja sijainti voidaan määrittää. Näin käännöstoimintoon voidaan helposti mukauttaa projektin tai asiakkaan erikoisempia sanoja tai käännöksiä. Portaita voivat olla esimerkiksi:

  • projektikohtainen sanasto (ensisijainen käännöstietokanta)

  • asiakaskohtainen sanasto (toinen käännöstietokanta)

  • yleinen sanasto (kolmas käännöstietokanta).

Kussakin käännöstietokanta-asetuksessa voidaan käyttää useita polkuja puolipisteillä (;) erotettuina. Näin voidaan esimerkiksi varmistaa se, että joku käännöstietokanta on aina saatavilla asettamalla ensimmäiseksi poluksi palvelimella oleva käännöstietokanta ja toiseksi paikallisella koneella oleva varatietokanta.

Käännöstoiminto käyttää ensimmäisenä löytynyttä käännöstietokantaa.

Määritä raportteihin liittyvät asetukset.

  • Projektikohtaisten raporttipohjien sijainti – Määritä tähän polku, josta löytyvät raporttipohjat luettelotoiminnoissa näytetään.

  • Yleisten raporttipohjien sijainti – Määritä tähän haluamasi polku. Oletuspolku on [CADMATIC-hakemisto]\Electrical\DB\ReportFiles.

  • Käytä etumerkkiasetuksia raporteissa – Valitse tämä, jos haluat näyttää kokotunnusjärjestelmän mukaiset etumerkit raporteissa projektin etumerkkiasetuksen mukaisesti.

  • Luotavien luetteloiden etuliite – Määritä lopullisen luettelotiedoston nimeen lisättävä etuliite. Etuliite voidaan luoda automaattisesti projektin tiedoista $-tagien avulla tai antaa se kiinteänä (esimerkiksi  BOM_):

    • $P:nimi$_ – Projektin nimi

    • $P:tyonumero$_ – Projektin työnumero

    • $P:kohde1$_–$P:kohde6$_ – Kohdetiedot 1-6

  • Lisää kielen nimi käännettyjen luetteloiden nimiin – Valitse tämä, jos haluat lisätä luettelolle asetetetun kielen luettelon tiedostonimeen.

Määritä  kuvien generointiin liittyvät asetukset.

  • Pohjakuvien/moduulien sijainti – Määritä pohjakuvien kansio.

  • Piiristä generoidun kuvan etuliite – Määritä etuliite, joka lisätään generoitujen kuvien tiedostonimen alkuun.

Määritä piirikaavioiden symboliikan kokoon ja ulkoasuun liittyvät asetukset.

  • Moduulijako – Määritä, mihin jakoon piirikaavio piirretään. Normaalisti käytetään moduulijakoa 3.5, ohjelman symboliikka on myös tehty tähän jakoon. Mikäli kuva piirretään käyttäen 2.5 mm moduulijakoa, pienennetään vastaavasti ohjelman symboliikkaa vastaamaan tätä jakoa.

    3.5 mm moduulijako on tehty A3 kokoista pohjaa varten ja 2.5 mm vastaavasti A4 pohjaa varten. Huomaa jos tulostat 3.5 mm jakoon tehdyn A3 kuvan A4 paperille, on kuvan symboliikka paperilla 2.5 mm kokoluokkaa. Mikäli A3 pohjaan tehdään 2.5 mm moduulijaolla ja tulostetaan vielä A4 paperille, pienenee symboliikka paperilla edelleen ja tunnusten luettavuus voi kärsiä.

  • Riviliitinrima moduulijakoon – Tämä asetus vaikuttaa riviliitinriman ja kaapelikampauksen piirtymiseen. Jos asetus on päällä, piirtyy riviliitinrima jaon mukaisena; liittimet piirtyvät 3.5:n jaossa 3.5 mm leveänä ja 2.5:n jaossa 5 mm leveänä. Jos asetus ei ole päällä, on riviliittimen leveys 4 mm. Myös kaapelikampauksen johtimet piirtyvät em. välein.

  • Suurenna rajausten sijainti- ja piiriattribuutit 2.5mm moduulijaossa – Joidenkin symbolien kokoa pienennetään, mikäli moduulijako on 2.5. Valitse tämä, jos et halua rajausten sijainti- ja piiriattribuutteja pienennettävän. Tällöin ne jäävät alkuperäisen kokoisiksi.
  • Suurenna tunnusattribuutti 2.5mm moduulijaossa – Joidenkin symbolien kokoa pienennetään, mikäli moduulijako on 2.5. Valitse tämä, jos et halua tunnusattribuutteja pienennettävän. Tällöin ne jäävät alkuperäisen kokoisiksi.
  • Suurenna kaikki attribuutit 2.5mm moduulijaossa – Joidenkin symbolien kokoa pienennetään, mikäli moduulijako on 2.5. Valitse tämä, jos et halua mitään attribuutteja pienennettävän. Tällöin ne jäävät alkuperäisen kokoisiksi.
  • Rivitä kokotunnukset – Asetuksen ollessa päällä paloittelee sovellus pitkän tunnuksen eri riveille (max 3 riviä) sijoitettaessa symboli kuvaan. Tämä edellyttää, että symbolilla on tunnuksen lisäksi attribuutit E_OBJEKTID ja E_ELPOS. Jako tehdään standardin mukaisten välimerkkien =, + ja - mukaan.

    • =KOK+POS-TUN jaetaan seuraavasti:

      =KOK

      +POS

      -TUN

    • +MCC1-K1 jaetaan seuraavasti:

      +MCC1

      -K1

  • Näytä etumerkki sijainneissa – Valitse tämä, jos haluat, että kokotunnusjärjestelmän mukainen etumerkki ( = , +) näytetään sijaintitunnuksien edessä.
  • Näytä etumerkki laitetunnuksissa – Valitse tämä, jos haluat, että kokotunnusjärjestelmän mukainen etumerkki ( = , + , - ) näytetään laitetunnuksien edessä.

Määritä, mitä viittauksia symboleiden välillä kirjataan ja mitä niistä kirjataan.

  • Ristiviittauksen erikoisformaatti – Määritä ristiviittaukselle haluamasi formaatti:

    • ($Piirustusnumero$)$Lehtinumero$/$Virtatie$:$Rivi$ – Viittauksen alkuun kirjataan kuvan numero sulkuihin, sitten lehden numero, virtatie ja rivi.

    • ($Tiedostonimi$)$Lehtinumero$/$Virtatie$:$Rivi$ – Viittaukseen alkuun kirjataan tiedoston nimi sulkuihin, sitten lehden numero, virtatie ja rivi.

    • ($Sahkopositio$)$Lehtinumero$/$Virtatie$:$Rivi$ – Viittauksen alkuun kirjataan sähköpositio sulkuihin, sitten lehden numero, virtatie ja rivi.

  • Kirjaa rivitieto – Määritä, kirjataanko rivitieto viittaukseen. Rivitieto luetaan pohjan virtatieasetuksista.

  • Tieto, jolla viitataan toiseen dokumenttiin – Valitse risti- ja johdotusviittauksissa näkyvä tieto projektin tiedoista:

    • Piirustusnumero

    • Tiedoston nimi

    • Kokonaisuus

    • Sähköpositio

    • Sijainti

    • Nimitys 1

    • Nimitys 2

    • Nimitys 3

    • Nimitys 4

  • Kirjaa viittaukset eri dokumenttien välillä – Valitse tämä, jos haluat, että viittaukset toisiin kuviin kirjataan.

  • Kirjaa dokumentin tieto aina – Valitse tämä, jos haluat, että viittaukseen kirjataan dokumentin tieto.

  • Kirjaa kelan/kosketinpakan sijainti koskettimiin – Valitse tämä, jos haluat, että kelan/kosketinpakan sijainti kirjataan koskettimiin. Apukosketinpakkaan koskettimien sijainti kirjataan aina.

Määritä johdotusviittauksista kirjattavat tiedot.

Voit määritellä seuraavat tiedot erikseen johtimille ja kaapeleille:

  • Viittauksen erikoisformaatti

  • Tieto, jolla viitataan dokumenttiin – Määrittele viittauksen eteen tuleva tieto, joka viittaa dokumenttiin, jossa viittauksen toinen pää on.

    • Piirustusnumero

    • Tiedoston nimi

    • Kokonaisuus

    • Sähköpositio

    • Sijainti

    • Nimitys 1–4

  • Kirjaa dokumentin tieto aina

  • Kirjaa lehti/virtatie – Määrittele lehdestä ja virtatiestä kirjattavat tiedot:

    • Ei mitään

    • Lehtinumero

    • Lehtinumero/Virtatie

    • Virtatie

  • Kirjaa rivitieto – Määrittele, kirjataanko myös virtatien rivi.

  • Kirjaa toisen pään kytkentä – Määrittele, kirjataanko johdotuksen toisesta päästä löytyvä kytkentätieto viittaukseen. Edellyttää, että viittauksen toinen pää on kytketty johdotuspisteeseen. Voit valita näytettäväksi

    • tunnuksen pinnin kanssa tai ilman

    • kokotunnuksen pinnin kanssa tai ilman

    • asiakastunnuksen pinnin kanssa tai ilman

    • sähköposition + tunnuksen pinnin kanssa tai ilman

    • sähköposition + asiakastunnuksen pinnin kanssa tai ilman.

  • Toisen pään kuvaus – Määrittele, kirjataanko johdotuksen toisesta päästä löytyvä kuvaus viittaukseen. Jos  valitset jotain muuta kuin Vapaa teksti -vaihtoehdon, Johdotusviittaus-dialogin viittausparin kuvaustekstejä ei voi muuttaa (katso Piirrä johdinta ja Piirrä kaapeleita).

Lisäksi voit määritellä seuraavat:

  • Viittaustekstin paikka – Määrittele viittaustekstin paikka suhteessa nuoleen: Nuolen edessä tai Nuolen päällä.

  • Viittausnuolten suunta

  • Parittomat viittaukset – Määrittele, miten parittomat johdotusviittaukset käsitellään:

    • Poista – Parittomat viittaukset poistetaan.

    • Merkitse – Parittomat viittaukset merkitään kuvaan rastilla:

    • Älä merkitse – Parittomat viittaukset merkitään kuvaan ilman rastia:

Määritä  kaapeleihin ja kaapelipaketteihin tehtäviin johdotusmerkintöihin liittyvät asetukset.

  • Kirjattava tyyppi-tieto – Johdotusmerkinnän yhteyteen voidaan kirjata jokin seuraavista tiedoista:

    • Tyyppi: kaapelityyppi, esim. MMJ 3x1.5 S

    • Tyyppi 2
    • Poikkipinta-ala: ensimmäisen signaalijohtimen (SIG) poikkipinta-ala.

  • Kirjaamatta jätettävä poikkipinta-ala – Poikkipinta-ala, joka jätetään kirjaamatta vaikka asetuksissa poikkipinta-alan kirjaus olisi valittuna. Ts. ainoastaan tästä asetuksesta poikkeavat poikkipinta-alat kirjataan johdotusmerkintöihin.

Määritä kaapelimerkintöihin liittyvät asetukset.

  • Tyyppi-tiedon näkyvyys kuvassa – Valitse, milloin kaapelimerkintään kirjataan kaapelityyppitieto: aina, ei koskaan tai symbolin attribuutin näkyvyyden mukaan.

    • Kun asetukseksi on määritetty Symbolin attribuutin näkyvyystiedon mukaisesti, Kaapeli- ja Kaapelikampaus-dialogeissa on mahdollista piilottaa kaapelityyppitieto.

    • Kun asetukseksi on määritetty Aina näkyvissä tai Ei koskaan näkyvissä, kaapelityyppitiedon piilottaminen Kaapeli- ja Kaapelikampaus-dialogeissa ei ole mahdollista.

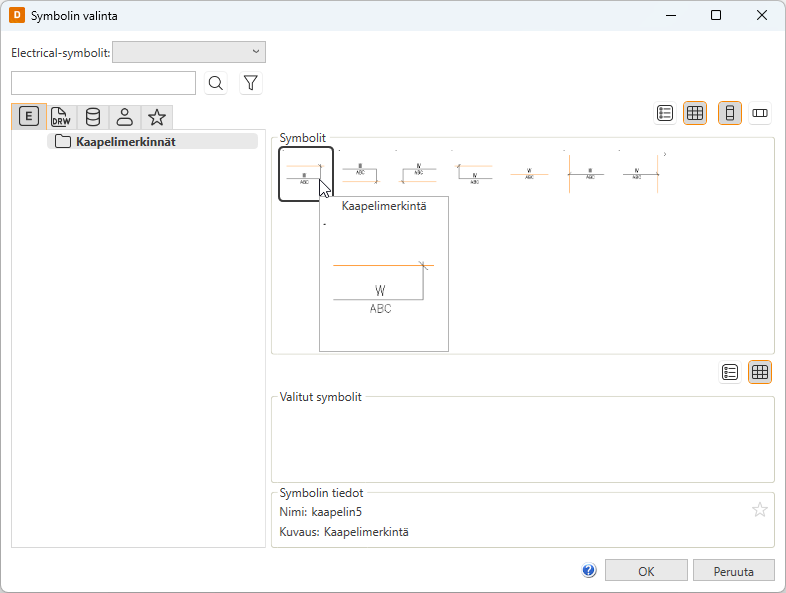

  • Kaapelimerkinnän oletussymboli – Napsauta -painiketta ja valitse kaapelimerkinnän oletussymboli Symbolin valinta  -dialogissa (katso Symbolin valinta). Kaapelimerkinnät ovat valittavissa (Electrical-symbolit)  -välilehdellä.

  • Kaapelin tyyppi-tieto – Valitse tieto, joka näytetään kaapelin tyyppitietona: Tyyppi, Tyyppi 2, Positio tai Kuvaus.

  • Kaapelipakettimerkinnän oletussymboli – Napsauta -painiketta ja valitse kaapelipakettimerkinnän oletussymboli Symbolin valinta  -dialogissa (katso Symbolin valinta). Kaapelipakettimerkinnät ovat valittavissa (Electrical-symbolit)  -välilehdellä.

  • Kaapelipaketin tyyppi-tieto – Valitse tieto, joka näytetään kaapelipaketin tyyppitietona: Tyyppi, Tyyppi 2, Positio tai Kuvaus.

Napsauta -painiketta ja valitse johdinmerkinnän oletussymboli Symbolin valinta  -dialogissa (katso Symbolin valinta). Johdinmerkinnät ovat valittavissa (Electrical-symbolit)  -välilehdellä:

  • Merkintä vinoviivalla

  • Merkintä molemmin puolin

Määritä, mitä tietoja kaapelista kirjataan kuvaan.

  • Kirjaa kaapelin tunnus – Valitse, kirjataanko kaapelin tunnus kuvaan.

  • Kirjaa johtimen numero – Valitse, kirjataanko kaapelin johtimen numero kuvaan kaapelitietokannassa olevan kaapelin ominaisuuksien mukaisesti.

  • Kirjaa johtimen väri – Valitse, kirjataanko johtimen väri kuvaan projektiin valitun kielen mukaisesti.

  • Kaapelikampauksen johdinten kytkentätieto – ... Vaihtoehdot ovat:

    • Kokotunnus

    • Kokotunnus, sievennetty rajauksen sijainnin mukaan (oletus)

    • Kokotunnus, sievennetty kaapelin mistä/mihin-tiedon mukaan

    • Tunnus

    • Ei kytkentätietoa

Määritä, mitä tietoja sisäisestä johtimesta kirjataan kuvaan.

  • Kirjaa johtimen numero – Määritä, kirjataanko johtimen numero kuvaan.

  • Kirjaa johtimen väri – Määritä, kirjataanko johtimen väri kuvaan. Johtimen väri kirjataan näkyviin projektiin valitun kielen mukaisesti.

  • Kirjaa johtimen tyyppi – Määritä, kirjataanko johtimen tyyppi kuvaan. Johtimen tyypin voi syöttää Electrical DB -työkalussa tai johtimen piirron yhteydessä.

  • Kirjaa johtimen nimi – Määritä, kirjataanko johtimen nimi kuvaan Johtimen nimen voi syöttää Electrical DB -työkalussa tai johtimen piirron yhteydessä.

  • Monellako merkillä numero esitetään – Määritä, monellako merkillä johtimen numero esitetään. Mikäli arvona on 1, ei johdinnumeron eteen kirjata mitään, mutta numero kuitenkin näytetään kokonaisuudessaan.

    Esimerkki: Johtimen numero, 26

    • Asetus 3: 026

    • Asetus 1: 26

Määritä, mitä tietoja johdinsarjan johtimesta kirjataan kuvaan.

  • Kirjaa johdinsarjan tunnus – Johdinsarjan tunnus syötetään johtimen piirron yhteydessä.

  • Kirjaa johtimen numero – Määrittää kirjataanko johtimen numero kuvaan.

  • Kirjaa johtimen väri – Johtimen väri kirjataan näkyviin projektiin valitun kielen mukaisesti.

  • Kirjaa johtimen tyyppi – Johtimen tyyppi voidaan syöttää Electrical DB -työkalussa tai johtimen piirron yhteydessä.

  • Kirjaa johtimen nimi – Johtimen nimi voidaan syöttää Electrical DB -työkalussa tai johtimen piirron yhteydessä.

Määritä osiossa, mitä tietoja kiskoille kirjataan kuvaan.

  • Kirjaa kiskon numero – Määrittää kirjataanko kiskon numero kuvaan.

  • Kirjaa kiskon väri – Kiskon väri kirjataan näkyviin projektiin valitun kielen mukaisesti.

  • Kirjaa kiskon tyyppi – Kiskon tyyppi voidaan syöttää Electrical DB -työkalussa tai kiskon piirron yhteydessä.

  • Kirjaa kiskon nimi – Kiskon nimi voidaan syöttää Electrical DB -työkalussa tai kiskon piirron yhteydessä.

  • Monellako merkillä numero esitetään – Määrittää monellako merkillä kiskon numero esitetään. Mikäli arvona on 1, ei kiskonumeron eteen kirjata mitään, mutta numero kuitenkin näytetään kokonaisuudessaan.

    Esimerkki: kiskon numero, 26

    • Asetus 3: 026
    • Asetus 1: 26

Määritä  Layoutin symboliikan ulkoasuun liittyviä asetuksia.

  • Näytä etumerkki laitetunnuksissa – Määritä, näytetäänkö kokotunnusjärjestelmän mukainen etumerkki ( = , + , - ) laitetunnuksien edessä.

  • Näytä etumerkki sijainneissa (keskustunnus) – Määritä, näytetäänkö kokotunnusjärjestelmän mukainen etumerkki ( = , +) sijaintitunnuksien (keskustunnus) edessä.

Määritä asetukset liittyen asiakastunnuksen esittämiseen kuvissa.

  • Ei muuteta (oletus) – Ei muuteta attribuuttien näkyvyyksiä tai lisätä asiakastunnusattribuutteja automaattisesti.
  • Näkyvissä uusilla objekteilla – Kun kuvaan lisätään uusi objekti, sille lisätään asiakastunnusattribuutti ja asetetaan se näkyviin. Attribuutteja ei lisätä eikä tuoda näkyviin, jos objektit on luotu kopioimalla.
  • Näkyvissä – Asiakastunnukset tuodaan näkyviin kuvan avauksessa, lisätään tarvittaessa puuttuvat asiakastunnusattribuutit.
  • Piilossa – Asiakastunnukset piilotetaan ja näytetään normaalit tunnukset.

Valitse Päivitä tiedot laitteille automaattisesti, jos haluat päivittää tuotemalliin tehdyt muutokset tuotemallia käyttäville laitteille automaattisesti.

Määritä, mitä tietoja tuotetiedoista kirjataan kuvan symboliin.

  • Nimike-attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_ITEM-attribuutin välillä.

  • Tyyppi-attirbuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_TYPE-attribuutin välillä.

  • Valmistaja-attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_MANUFACTURER-attribuutin välillä.

  • Sähkönumero-attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_ELCODE-attribuutin välillä.

  • Teho-attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_POWER-attribuutin välillä.

  • Sähkö 1  -attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_ELEC1-attribuutin välillä.

  • Sähkö 2  -attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_ELEC2-attribuutin välillä.

  • Sähkö 3  -attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_ELEC3-attribuutin välillä.

  • IP-luokka-attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_IPCLASS-attribuutin välillä.

  • Tekniset tiedot 1  -attribuutin päivitys kuvaan –Tieto päivitetään samannimisen projektitietokannan kentän ja E_TECHDATA1-attribuutin välillä.

  • Tekniset tiedot 2  -attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_TECHDATA2-attribuutin välillä.

  • Tekniset tiedot 3  -attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_TECHDATA3-attribuutin välillä.

  • Tekniset tiedot 4  -attribuutin päivitys kuvaan – Tieto päivitetään samannimisen projektitietokannan kentän ja E_TECHDATA4-attribuutin välillä.

  • Tyhjennä tuotetiedon päivitettävät attribuutit, jos tuotetietoja ei ole – Tyhjentää tuotetietoon liittyvät attribuutit, jos tuotetietoja ei anneta.

    Huom! Attribuutteja ei tyhjennetä, jos kuva ei ole tietokannassa, vaikka asetus olisikin valittu.

Määritä  symboliikkaan liittyvät asetukset.

  • Poistettavien laitteiden merkintä kuvaan – Valitse, merkitäänkö tietokannasta poistettaviksi määritellyt laitteet kuvaan.

  • Poistettavien kaapeleiden merkintä kuvaan – Valitse, merkitäänkö tietokannasta poistettaviksi määritellyt kaapelit kuvaan.

  • Kopioi omat symbolimääritykset projektihakemiston alihakemistoon – Määrittele, kopioidaanko omat symbolimäärityksesi projektihakemiston alihakemistoon. Voit kopioida pelkät tuotemallit tai sekä tuotemallit että laitteet.

    Kun olet valinnut omien symbolimääritystesi kopioinnin, kopioidaan myös itse määrittämäsi kaapelimerkintäsymboli silloin, kun vaihdat projektin oletuskaapelimerkintäsymbolin kaapelimerkintäasetuksista.
