Piirrä johdinta

Schematics-välilehti > Johdotus  -ryhmä > Johdotuksen piirto
  Schematics-välilehti > Johdotus  -ryhmä > Johdotuksen piirto  -valikko > Johtimen piirto (päävirtapiiri)

Näillä toiminnoilla voit piirtää päävirtapiirin ja ohjausvirtapiirin johdinta.

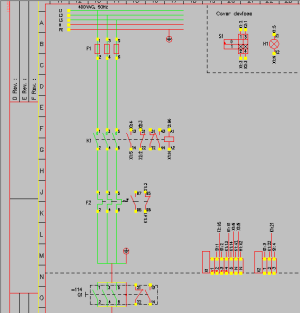

Toiminnot sytyttävät symboleissa olevat johdotuspisteet (keltainen neliö). Johdotuspiste kuvaa pistettä, johon symboliin tuleva johdin tai johto kytketään (vrt. oikean laitteen liitin).

Huom! Johdotus tulisi piirtää johdotuspisteeltä johdotuspisteelle, jotta johtimen kytkentätiedot löydetään luotettavasti.

Pää- ja ohjausvirtapiirin johtimen väri määritetään Electrical-asetuksissa. Oletusarvoisesti päävirtapiirin johdin on vihreä ja ohjausvirtapiirin punainen.

Johdotusviittauksien ulkoasun voi määritellä projektin asetuksissa.

Toimi näin:

  1. Osoita johtimen alkupiste, ja piirrä johdin.

    • Voit vaihtaa johtimen piirtotavan (suora kulma, viiste tai suora johdotus ) Tab-näppäimellä.

    • Jos haluat vaihtaa lähtösuunnan, paina Ctrl + <>.

    • Voit piirtää johdinta symbolien yli, koska toiminto osaa katkaista yhtenäisenä piirretyn johtimen erillisiksi johtimiksi.

  2. Lopeta johtimen piirto hiiren kakkospainikkeella tai Enterillä. Jos lopetat piirron tyhjään kohtaan kuvassa, käynnistyy automaattisesti johdotusviittaustoiminto.

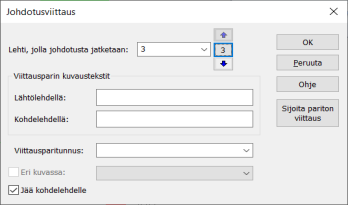

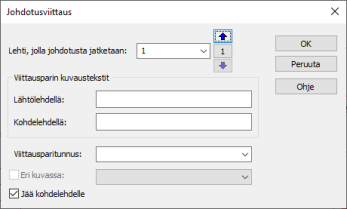

  3. Jos lopetit piirron tyhjään kohtaan ja Johdotusviittaus-dialogi avautuu, toimi näin:

    1. Määrittele lehti, jolle johdotusta jatketaan.

      • Seuraavalle lehdelle pääset -painikkeella tai PageUp-näppäimellä.

      • Edelliselle lehdelle pääset -painikkeella tai PageDown-näppäimellä.

      • Voit valita haluamasi lehden alasvetovalikosta.

      Lehti vaihtuu taka-alalla valintasi mukaisesti. Lehti, jolla johdotusta jatketaan -kentässä näkyy nykyinen lehti. Nuolipainikkeiden välissä puolestaan näkyy lehti, jolta on aloitettu.

      Vaihtoehtoisesti voit jatkaa johdotusta toisessa avoinna olevassa kuvassa valitsemalla Eri kuvassa ja haluamasi kuvan alasvetovalikosta. Tällöin molempiin kuviin merkitään viittaukset. Viittaukseen tulee merkintä piirustusnumerosta, jossa johdotus jatkuu. Mikäli piirustusnumeroa ei ole määritelty tai sitä ei pystytä lukemaan nimiöstä, tulee viittaukseen kuvatiedoston nimi.

      Voit myös luoda parittoman viittauksen. Katso lisätietoja kohdasta Parittomat viittaukset.

    2. Syötä viittausparin vapaamuotoiset kuvaustekstit tarkentaaksesi, mihin johdotus menee ja mistä se tulee. Jos johdotusviittausasetusten Johdin: Toisen pään kuvaus -asetukseen on valittu jotain muuta kuin Vapaa teksti, kenttiä ei voi muokata.

      Lisäksi voit tehdä seuraavat valinnat:

      • Voit valita viittausparin tunnuksen Viittausparitunnus-alasvetovalikosta.

      • Jos valitset Jää kohdelehdelle, johdotuksen jälkeen jäädään viittauksen loppupään lehdelle. Muussa tapauksessa palataan viittauksen alkupään lehdelle.

    3. Napsauta OK-painiketta.

Piirrä johdin uudelleen

Voit tarvittaessa piirtää jo kuvassa olevan johtimen kokonaan uudelleen säilyttäen kuitenkin johdintiedot. Joissakin tapauksissa tämä on helpompaa kuin muokata monimutkaista johdinta.

Toimi näin:

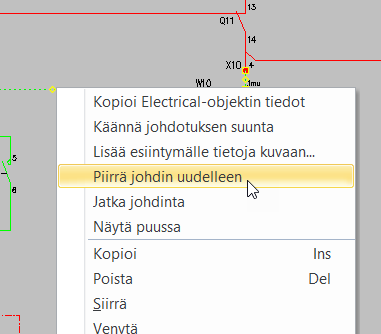

  1. Napsauta johdinta hiiren kakkospainikkeella, ja valitse Piirrä johdin uudelleen.

  2. Piirrä johdin tavallisen johtimen tavoin. Jos alkuperäisellä johtimella oli johdinmerkintä, sama johdinmerkintä annetaan myös uudelleenpiirretylle johtimelle.

  3. Lopeta johtimen piirto hiiren kakkospainikkeella tai Enterillä. Jos lopetat piirron tyhjään kohtaan kuvassa, käynnistyy johdotusviittaustoiminto.

  4. Jos lopetit piirron tyhjään kohtaan ja Johdotusviittaus-dialogi avautuu, toimi näin:

    1. Määrittele lehti, jolle johdotusta jatketaan.

      • Seuraavalle lehdelle pääset -painikkeella tai PageUp-näppäimellä.

      • Edelliselle lehdelle pääset -painikkeella tai PageDown-näppäimellä.

      • Voit valita haluamasi lehden alasvetovalikosta.

      Lehti vaihtuu taka-alalla valintasi mukaisesti. Lehti, jolla johdotusta jatketaan -kentässä näkyy nykyinen lehti. Nuolipainikkeiden välissä puolestaan näkyy lehti, jolta on aloitettu.

      Vaihtoehtoisesti voit jatkaa johdotusta toisessa avoinna olevassa kuvassa valitsemalla Eri kuvassa ja haluamasi kuvan alasvetovalikosta. Tällöin molempiin kuviin merkitään viittaukset. Viittaukseen tulee merkintä piirustusnumerosta, jossa johdotus jatkuu. Mikäli piirustusnumeroa ei ole määritelty tai sitä ei pystytä lukemaan nimiöstä, tulee viittaukseen kuvatiedoston nimi.

      Voit myös luoda parittoman viittauksen. Katso lisätietoja kohdasta Parittomat viittaukset.

    2. Syötä viittausparin vapaamuotoiset kuvaustekstit tarkentaaksesi, mihin johdotus menee ja mistä se tulee. Jos johdotusviittausasetusten Johdin: Toisen pään kuvaus -asetukseen on valittu jotain muuta kuin Vapaa teksti, kenttiä ei voi muokata.

      Lisäksi voit tehdä seuraavat valinnat:

      • Voit valita viittausparin tunnuksen Viittausparitunnus-alasvetovalikosta.

      • Jos valitset Jää kohdelehdelle, johdotuksen jälkeen jäädään viittauksen loppupään lehdelle. Muussa tapauksessa palataan viittauksen alkupään lehdelle.

    3. Napsauta OK-painiketta.

Parittomat viittaukset

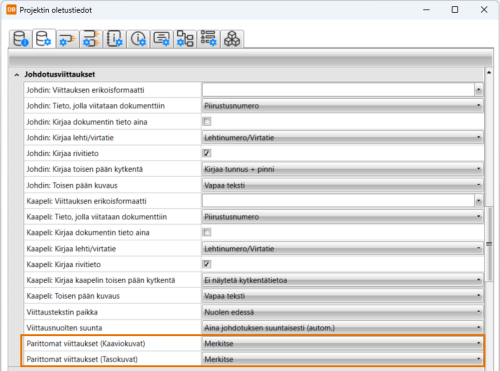

Jotta Sijoita pariton viittaus -toiminto olisi käytettävissä Johdotusviittaus-dialogissa, on kuvan oltava osa projektia ja projektin asetuksissa johdotusviittausten Parittomat viittaukset -asetuksen on oltava Merkitse.

Pariton viittaus näyttää tältä:

Voit valita kuvasta yhden tai useamman viittauksen ja määrittää niille parin.

Valitse yksi pariton viittaus ja määritä sille pari yhdellä seuraavista toiminnoista:

Toimi näin:

  1. Valitse pariton viittaus.

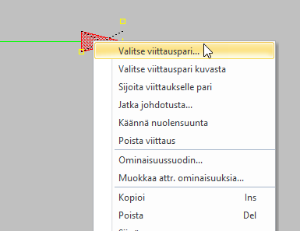

  2. Paina hiiren kakkospainiketta, ja valitse Valitse viittauspari.

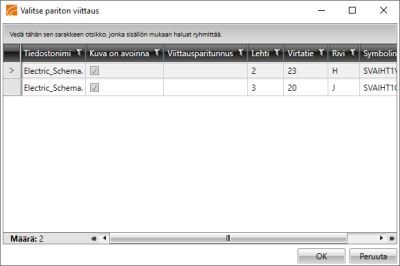

    3. Valitse pariton viittaus  -dialogi avautuu. Jotta pariton viittaus näkyisi dialogissa ja viittauksen valinta onnistuisi, tulee kohdelehdellä olla pariton viittaus.

  3. Kaksoisnapsauta haluamaasi viittausta. Vaihtoehtoisesti voit valita viittausrivin ja napsauttaa OK-painiketta.

Voit valita parittoman viittauksen pariksi myös parillisen viittauksen. Paritusta ei voi kuitenkaan aloittaa parillisesta viittauksesta. Tarvittaessa voit katkaista ensin vanhan viittauksen ja muodostaa sitten uuden parin.

Toimi näin:

  1. Valitse pariton viittaus.

  2. Paina hiiren kakkospainiketta, ja valitse Valitse viittauspari kuvasta. Viittaus, jolle paria ollaan valitsemassa, näytetään keltaisella nuolella.

  3. Valitse kuvasta pariton tai parillinen viittaus. Jos valitset parillisen viittauksen, aiempi paritus katkaistaan mutta vanhan parin toisen pään johdintiedot säilyvät.

Toimi näin:

  1. Valitse pariton viittaus.

  2. Paina hiiren kakkospainiketta, ja valitse Sijoita viittaukselle pari. Johdotusviittaus-dialogi avautuu.

    3. Lehti, jolla johdotusta jatketaan -kentässä näkyy nykyinen lehti. Nuolipainikkeiden välissä puolestaan näkyy lehti, jolta on aloitettu.

  3. Määrittele lehti, jolle kaapelia jatketaan.

    • Seuraavalle lehdelle pääset -painikkeella tai PageUp-näppäimellä.

    • Edelliselle lehdelle pääset -painikkeella tai PageDown-näppäimellä.

    • Voit valita haluamasi lehden alasvetovalikosta.

    Lehti vaihtuu taka-alalla valintasi mukaisesti.

    4. Vaihtoehtoisesti voit jatkaa kaapelia toisessa avoinna olevassa kuvassa valitsemalla Eri kuvassa ja haluamasi kuvan alasvetovalikosta. Tämä on mahdollista vain samasta projektista olevien avoimien kuvien välillä. Molempiin kuviin merkitään viittaukset. Viittaukseen tulee merkintä piirustusnumerosta, jossa kaapeli jatkuu. Mikäli piirustusnumeroa ei ole määritelty tai sitä ei pystytä lukemaan nimiöstä, tulee viittaukseen kuvatiedoston nimi.

  4. Syötä viittausparin vapaamuotoiset kuvaustekstit tarkentaaksesi, mihin kaapeli menee ja mistä se tulee. Jos johdotusviittausasetusten Toisen pään kuvaus -asetukseen on valittu jotain muuta kuin Vapaa teksti, kenttiä ei voi muokata.

    Lisäksi voit tehdä seuraavat valinnat:

    • Voit valita viittausparin tunnuksen Viittausparitunnus-alasvetovalikosta tai kirjoittaa sen kenttään.

    • Jos valitset Jää kohdelehdelle, kaapelin piirron jälkeen jäädään viittauksen loppupään lehdelle. Muussa tapauksessa palataan viittauksen alkupään lehdelle.

  5. Napsauta OK-painiketta. Ohjelma siirtyy määrittelemällesi lehdelle.

  6. Piirrä johdin osoittamalla sen alku- ja loppupiste.

Valitse useampi pariton viittaus ja määritä niille parit yhdellä seuraavista toiminnoista:

Voit valita parittoman viittauksen pariksi myös parillisen viittauksen. Paritusta ei voi kuitenkaan aloittaa parillisesta viittauksesta. Tarvittaessa voit katkaista ensin vanhan viittauksen ja muodostaa sitten uuden parin.

Toimi näin:

  1. Valitse kuvasta vähintään kaksi paritonta viittausta.

  2. Paina hiiren kakkospainiketta jonkin valitsemasi viittauksen päällä, ja valitse Valitse viittauspari kuvasta (yksitellen). Viittaus, jolle paria ollaan valitsemassa, näytetään keltaisella nuolella.

  3. Valitse kuvasta pariton tai parillinen viittaus. Jos valitset parillisen viittauksen, aiempi paritus katkaistaan mutta vanhan parin toisen pään johdintiedot säilyvät. Keltainen nuoli siirtyy seuraavaan valitsemaasi viittaukseen.

  4. Toista vaihetta 3, kunnes olet valinnut kaikille valitsemillesi viittauksille parin.

Voit valita parittoman viittauksen pariksi myös parillisen viittauksen. Paritusta ei voi kuitenkaan aloittaa parillisesta viittauksesta. Tarvittaessa voit katkaista ensin vanhan viittauksen ja muodostaa sitten uuden parin.

Toimi näin:

  1. Valitse vähintään kaksi paritonta viittausta.

  2. Paina hiiren kakkospainiketta jonkin valitsemasi viittauksen päällä, ja valitse Valitse viittauspari kuvasta (useita).

  3. Valitse viittausparit, ja hyväksy valinnat Enterillä. Jos valitsit parillisia viittauksia, aiemmat paritukset katkaistaan mutta vanhojen parien toisen pään johdintiedot säilyvät.
