Vinkit

Rekisteröidy myCADMATIC-sivustolla.

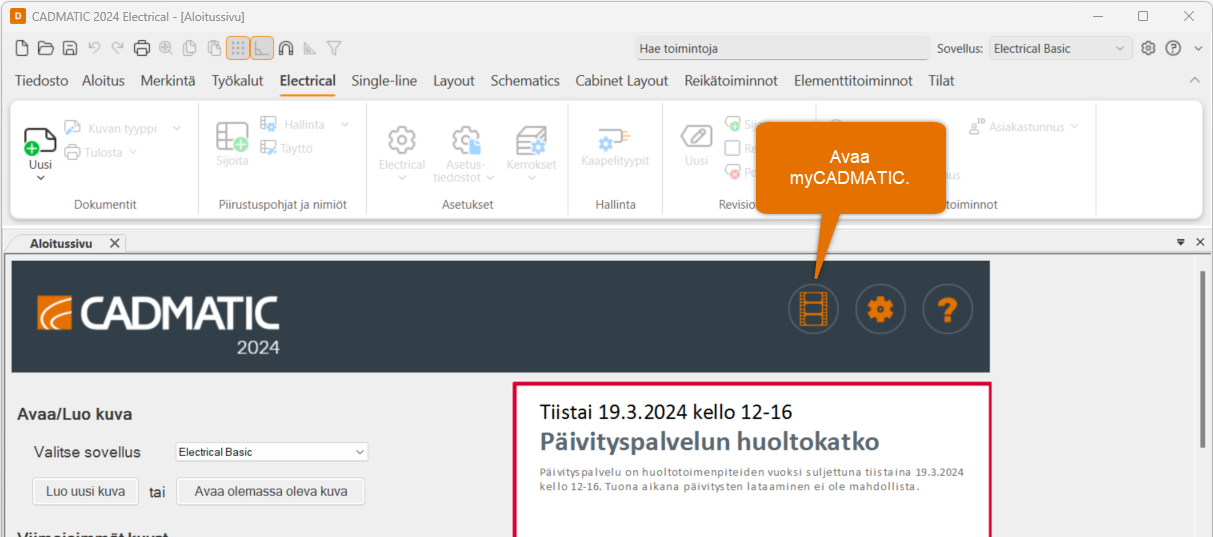

Ohjelman aloitussivun yläosassa on videopainike. Napsauta sitä, ja rekisteröidy myCADMATIC-sivustolle.

Näytä/piilota kuva

Toimi näin:

1. Mene osoitteeseen my.cadmatic.com.

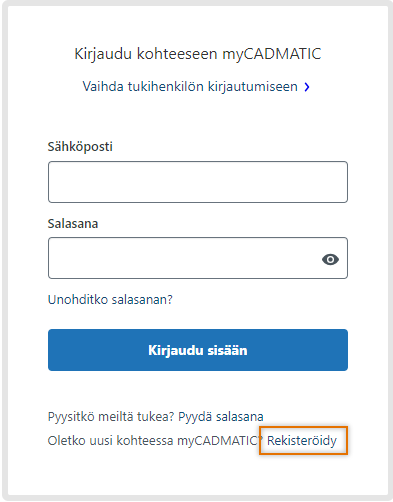

2. Napsauta Rekisteröidy-linkkiä.



3. Syötä nimesi ja sähköpostiosoitteesi, ja napsauta Kirjaudu sisään  -painiketta.

4. Napsauta sähköpostiisi saapunutta aktivointilinkkiä.

5. Syötä haluamasi salasana, ja napsauta Aseta salasana  -painiketta.

6. Jotta pääset käsiksi kaikkeen aineistoon, napsauta sivun yläosasta Submit activation request. Aktivointipyyntösi hyväksynnän jälkeen saat käyttöösi myCADMATIC-videokirjastot.

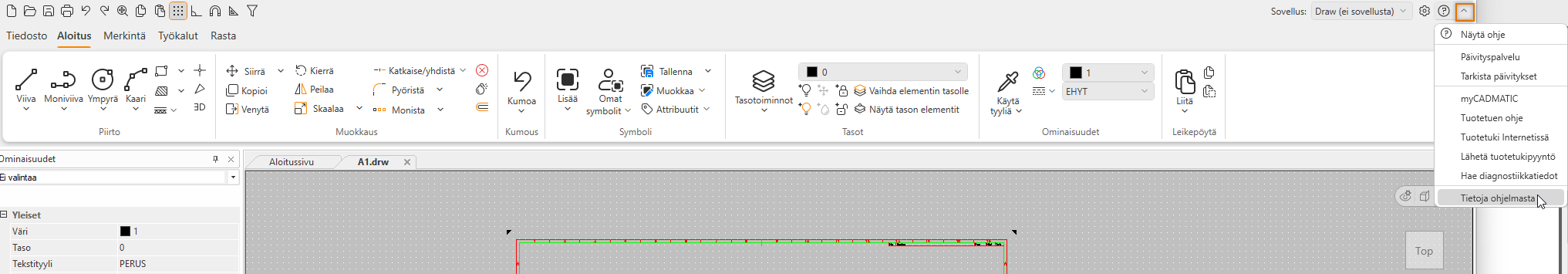

7. Syötä asiakasnumerosi ja yrityksesi nimi. Asiakasnumerosi löydät sovelluksesta napsauttamalla oikean yläkulman nuolta ja valitsemalla Tietoja ohjelmasta.



8. Napsauta Lähetä-painiketta. Lähetämme vahvistuksen sähköpostitse.

Voit helposti muokata erinäisiä perusasetuksia liittyen käyttöliittymään, automaattiseen tallennukseen, tiedostomuotoihin, viitekuviin jne. Valitse Tiedosto > Asetukset > Yleiset asetukset.

Lue lisää online-ohjeiden kohdasta Yleiset asetukset.

Voit käyttää lukuisia pikakomentoja työskennellessäsi CADMATIC Electricalin kanssa. Kokeile esimerkiksi seuraavia:

• Ctrl alaspainettuna – Ota käyttöän tai poista käytöstä snap

• Shift alaspainettuna – Ota käyttöön tai poista käytöstä pakotus

• F8 – Käännä symbolia pakotuksen mukaisesti

• Tab – Vaihda sijoituskohtaa

• Shift + kakkospainike – Avaa valikko, josta löydät muita hyödyllisiä toimintoja

Lue lisää online-ohjeiden kohdasta Pikakomennot.

Voit avata näytön vasempaan reunaan Viitekuvat-ikkunan. Voit lisätä kuvan viitekuviksi DWG-, DXF-, IFC- ja PDF-muotoisia kuvia sekä monia kuvaformaatteja. Sen jälkeen voit päivittää, muuttaa, piilottaa, lukita jne. viitekuvia tätä kautta.

DXF- ja DWG-tiedostoille voi määrittää asetuksissa (Tiedosto > Asetukset > Yleiset asetukset > Dokumentit) muunnostiedoston ja siihen viitekuville oletusvärit.

Lue lisää online-ohjeiden kohdista Viitekuvien käsittely ja Määrittele dokumenttiasetukset.

Voit lisätä uusia tulostimia tarpeen mukaan; valitse Tiedosto > Asetukset > Yleiset asetukset > Tulostus. Tulostustyyli-osiossa voit määritellä viivan leveyden eri väreille ja muuttaa värejä tarpeen mukaan.

Lue lisää online-ohjeiden kohdasta Määrittele tulostusasetukset.

Kun aloitat uuden kuvan, Layout kysyy tulostuksen mittakaavaa (joka vaikuttaa todellakin vain tulostukseen). Suosituksemme on asettaa symbolikerroin mittakaavan mukaiseksi. Voit muuttaa asetuksia myöhemmin valitsemalla Aloitus-välilehti > Muokkaus-ryhmä > Skaalaa-valikko.

Lue lisää online-ohjeiden kohdasta Skaalaa elementtejä.

Layout-välilehden Pohjat ja lehdet  -ryhmän Piirustusarkki-toiminnolla voit luoda layoutin, tulostusraamin ja näyttöikkunan kerralla. Voit määritellä automaattiset mittakaavat erikokoisille papereille sekä marginaalit ja sijoituskohdat. Voit myöhemmin muokata asetuksia valitsemalla Piirustusarkki-valikosta toiminnon Arkkikoon muuttaminen.

Lue lisää online-ohjeiden kohdasta Aseta arkkikoko ja mittakaava.

Määrälaskentatoiminnot löydät valitsemalla Electrical-välilehden Muut toiminnot  -ryhmästä Luettelot.

Lue lisää online-ohjeiden kohdasta Määrälaskenta.

Avaa Johdotus-ikkuna ruudun vasemmalle puolelle valitsemalla Layout-välilehti > Johdotus-ryhmä > Piirrä. Määritä sitten johdotustyyli. Ensimmäisen pisteen osoitettuasi voit hyödyntää komentorivillä näytettäviä pikakomentoja esimerkiksi kulman ja kaarevuuden määrittelyssä.

Lue lisää online-ohjeiden kohdasta Piirrä johdotusta.

Positiointitoiminnot löydät Layout-välilehden Positiointi-ryhmästä. Positioiden avulla voi määritellä tietyntyyppisiä laitteita ja luoda luetteloita.

Lue lisää online-ohjeiden kohdasta Positiointi.

Tiedosto > Tulosta > Tulosta raamit monesta  -toiminnolla voit valita dokumentit, jotka haluat tulostaa. Voit muodostaa tiedostonimet tulotustoiminnossa attribuuttiarvojen mukaan. Muussa tapauksessa nimet generoidaan automaattisesti.

Lue lisää online-ohjeiden kohdasta Tulosta usean piirustuksen raameja.

Voit piirtää johtoteitä valitsemalla Layout-välilehti > Johtotiet-ryhmä > Piirrä. Muokkaa johtotien mittoja ja tyyliä – voit muuttaa määrityksiä piirtäessäsi. Voit muokata objekteja myöhemminkin napsauttamalla niitä. Jos haluat muokata koko johtotiejärjestelmää, kuten leveyttä, voit napsauttaa johtotien osaa ja käyttää sitten näppäinyhdistelmää Ctrl + Shift + A saadaksesi kaikki johtotien osat tartuntamuokkaukseen ennen leveyden määritystä.

Lue lisää online-ohjeiden kohdasta Johtotiet.

Voit luoda törmäystarkastelugeometrian valitsemalla Layout-välilehti > 3D ja näkymä  -ryhmä > 3D-toiminnot-valikko > Törmäystarkastelu-valikko > Törmäystarkastelugeometrian luonti. Tämän jälkeen voit luoda nuolimerkinnät Törmäystarkastelu-valikon 3D-osien törmäystarkastelu  -toiminnolla. Törmäyksiä voi tarkastella Electrical- ja IFC-viitekuvaelementeistä (kuten HVAC- ja rakennuselementeistä).

Lue lisää online-ohjeiden kohdasta Tarkastele törmäyksiä.

Valitse ensin Layout-välilehti > 3D ja näkymä  -ryhmä > 3D. Toiminto generoi 3D:t, vaihtaa ylhäältä-näkymään ja asettaa varjostuksen päälle. Nyt vois myös kiertää näkymää viemällä hiiresi osoittimen haluamaasi kohtaan ja painamalla Ctrl-näppäintä peräkkäisesti samalla kun liikutat hiirtä. Näkymä kiertää valitsemasi kohdan ympärillä.

Voit luoda listan kaikista Electrical-symboleista valitsemalla Layout-välilehti > Muut toiminnot  -ryhmä > Luettelot-valikko > Sähköpisteluettelo.

Voit avata Electrical- ja Electrical 2  -ikkunat ja projektipuun ruudun vasempaan reunaan. Alasvetovalikosta voit valita, mitä objekteja haluat tarkastella.

Voit käyttää puuta tarkastellaksesi kaikkia kuvan objekteja: Etsi haluamasi objekti (esim. laite tai kaapeli) ja napsauta sitä hiiren kakkospainikkeella avataksesi käytettävissä olevien toimintojen valikon. Valitse Näytä esiintymät kuvasta. Jos objektilla on useita esiintymiä, voit siirtyä seuraavaan esiintymään Enterillä. Lopuksi voit lopettaa toiminnon Esc-näppäimellä.

Kun sijoitat laitteita rajauksen sisään, laitteet perivät rajauksen tiedot. Jos esimerkiksi piirrät +MCC1-sijaintirajauksen, sen sisälle sijoitetut laitteet saavat sijainnin automaattisesti.

Electrical-välilehden Muut toiminnot  -ryhmästä löytyvän Rajaukset-valikon rajaustoiminnot ovat Sijaintirajaus, Laiterajaus ja Piirirajaus.

Jonkin näistä toiminnoista valittuasi voit määritellä rajauksien ulkoasun Ulkonäkö-välilehdellä.

Lue lisää online-ohjeiden kohdista Piirrä sijaintirajauksia, Piirrä laiterajauksia ja Piirrä piirirajauksia.

Kun piirrät johdotusta tai kaapelia kytkemättä sitä laitteeseen tai rajaukseen, voit luoda viittauksen. Voit jatkaa johdotusta toisella lehdellä tai syöttää parittoman viittauksen, jonka kytket myöhemmin. Viittauksen saa lisättyä myöhemmin napsauttamalla johdinta/kaapelia hiiren kakkospainikkeella. Jos siirrät johtimia tai vaihdat lehtiä, viittaukset päivittyvät automaattisesti.

Lue lisää online-ohjeiden kohdasta Merkinnät.

Esimerkiksi kontaktorit, kelat, koskettimet ja kosketinpakat generoivat automaattisesti viittauksia toisiinsa, kun niillä on sama tunnus ja ne ovat toistensa esiintymiä. Viittaukset myös päivittyvät automaattisesti.

Piirrä ensin määrittämättömiä johtimia tai kiskoa ja valitse sitten Schematics-välilehti > Merkinnät-ryhmä > Kaapeli-valikko > Kaapelin ja sen johtimien merkintä. Piirrä viiva kaikkien haluamiesi, samaan kaapeliin kuuluvien johtimien yli (seuraa komentorivin ohjeita). Tämän jälkeen voit määrittää kaapelin tiedot luodaksesi älykkään johdinmerkinnän ja kaapelimerkinnän automaattisesti.

Lue lisää online-ohjeiden kohdasta Merkitse kaapeli ja sen johtimet.
