Layout-välilehti > 3D ja näkymä -ryhmä >
3D-toiminnot-valikko > Törmäystarkastelu
Törmäystarkastelulla voidaan havaita johtoteiden ja muiden elementtien, kuten IV-putkien, keskinäiset törmäykset.
Törmäystarkastelutoiminto lisää kuvaan nuolimerkintöjä, jotka voi tyhjentää Törmäystarkastelun nuolien poisto -toiminnolla.
Lue lisää:
Luo ja päivitä törmäystarkastelugeometria
Layout-välilehti > 3D ja näkymä -ryhmä > 3D-toiminnot-valikko > Törmäystarkastelu-valikko > Törmäystarkastelugeometrian luonti
Layout-välilehti > 3D ja näkymä -ryhmä > 3D-toiminnot-valikko > Törmäystarkastelu-valikko > Törmäystarkastelugeometrian päivitys
Electrical-johtotiet sisältävät itsessään tarvittavat tiedot törmäystarkastelun suorittamiseksi. Muille elementeille ja viitekuville on luotava erillinen törmäysgeometria törmäysten havaitsemiseksi. Törmäysgeometrian luonti mahdollistaa koron poiminnan esimerkiksi IFC-tiedostosta tuoduista viitekuvista. Tämä helpottaa esimerkiksi ylitysten ja alitusten tekemistä törmäyskohtiin.
Huom! Törmäysgeometria ei tallennu kuvaan ja on käytettävissä ainoastaan ajonaikaisesti kuvan auki ollessa. Kun kuva suljetaan, häviää myös törmäysgeometria ja se on tarvittaessa luotava uudelleen kuvan avauksen jälkeen.
Ohjelma tarvitsee törmäystarkastelua varten tiedon 3D-elementtien sijainnista 3D-avaruudessa. Törmäysgeometrian luonti tekee tietorakenteen, joka mahdollistaa jopa reaaliaikaisen törmäystarkastelun 3D-elementtien välillä.

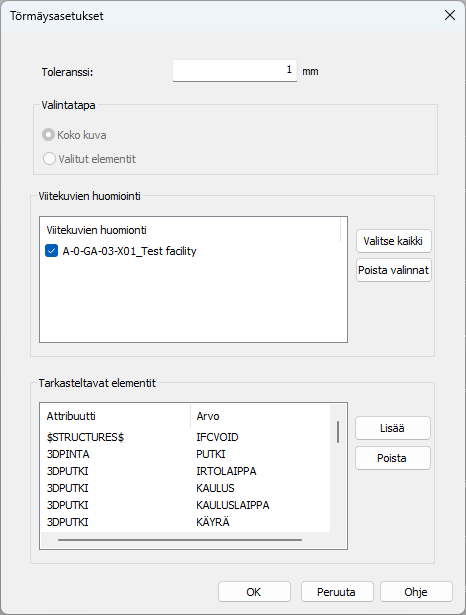

- Toleranssi – Etäisyys, kuinka paljon kappaleiden tulee leikata toisiaan, jotta se tulkitaan törmäykseksi. Toleranssi voi olla myös negatiivinen, jolloin esimerkiksi -10mm toleranssi ilmoittaisi törmäykseksi kappaleet, joiden väliin jää alle 10mm tilaa.
- Valintatapa – Törmäystarkastelu tehdään koko kuvasta tai ainoastaan valituista elementeistä. Törmäysgeometria luodaan aina koko kuvalle, mutta Valitut elementit -valinnalla törmäykset näytetään ainoastaan valituilta elementeiltä.
- Viitekuvien huomiointi – Törmäysgeometria voidaan luoda myös valituille viitekuville, jos sellaisia on määritetty. Törmäysgeometria säilyy vaikka viitekuva poistettaisin käytöstä, kuvan sulkemiseen saakka.

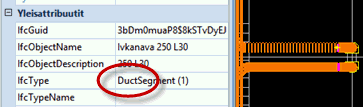

- Tarkasteltavat elementit – Mihin elementteihin törmäystarkastelua sovelletaan. Esimerkiksi IFC-tiedostosta tuodut putket saadaan mukaan ottamalla kaikki IfcType -attribuutilla varustetut elementit, joissa arvo alkaa Duct -sanalla: Attribuutti : IfcType, Arvo : Duct*.
Dialogin OK-painikkeen napsauttaminen generoi asetusten mukaisen törmäysgeometrian.
Törmäystarkastelugeometrian päivitys -toiminnolla voit luoda törmäystarkastelugeometrian uudelleen käyttäen edellisiä asetuksia.
3D-osien törmäystarkastelu -toiminto luo törmäysgeometrian ennen törmäystarkastelun suorittamista.

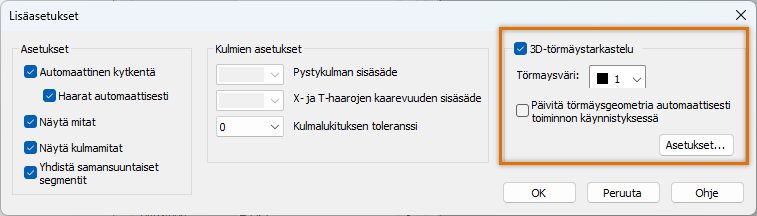

Voit määritellä törmäystarkasteluasetukset, kun piirrät tai muokkaat johtotietä: Napsauta Geometria-osion
-painiketta avataksesi
Lisäasetukset-dialogin. Näistä asetuksista löydät 3D-törmäystarkastelu
osion:
Jos valitset Päivitä törmäysgeometria automaattisesti toiminnon käynnistyksessä -vaihtoehdon, törmäysgeometria luodaan joka kerta kun johtotietoiminto käynnistetään.
Asetukset-painikkeesta pääset edellä kuvattuun Törmäysasetukset-dialogiin. Dialogin OK-painikkeen napsauttaminen generoi asetusten mukaisen törmäysgeometrian.
3D-osien törmäystarkastelu
Layout-välilehti > 3D ja näkymä -ryhmä > 3D-toiminnot-valikko > Törmäystarkastelu-valikko > 3D-osien törmäystarkastelu
Toiminto tutkii kuvassa olevia 3D-elementtejä ja etsii törmäysasetusten mukaan törmäyksiä. Electrical -johtoteiden osalta törmäystarkastelu toimii aina automaattisesti, muille kuville törmäystarkastelugeometria on luotava erikseen.
Katso videoesimerkki YouTube -kanavaltamme
Törmäystarkastelu havaitsee törmäysasetusten mukaiset törmäykset 3D-elementtien välillä (3D-pinta, 3D-verkkopinta). Törmäykset voidaan havaita myös viitekuvista.
Törmäystarkastelu lisää toiminnon havaitsemiin törmäyskohtiin merkintänuolet. Tilanteen korjaamisen jälkeen nuolet voidaan poistaa yksitellen tai kauttaaltaan Poista törmäysnuolet -toiminnolla.
Reaaliaikainen törmäystarkastelu
Katso videoesimerkki YouTube -kanavaltamme
Piirrettäessä johtotietä, joka törmää törmäysasetusten mukaisiin elementteihin halutulla toleranssilla, korostetaan törmäävä hyllyn osa korostuvärillä.
Huom! Törmäysväri ei näy jos asetus Värit tasoista on aktiivinen. Ota Värit elementeistä -asetus käyttöön valitsemalla Aloitus-välilehti > Tasot-ryhmä > Tasotoiminnot-valikko > Värit elementeistä.
Vinkki: Törmäystarkastelu toimii myös viitekuvilla, jotka on poistettu käytöstä törmäysgeometrian luonnin jälkeen. Tällä tavalla voidaan esimerkiksi selkeyttää kuvaa johtoteiden piirron aikana piilottamalla 3D-viitekuva ja tuomalla näkyviin esimerkiksi 2D-putkikuva.
