Käytä Symbolit-ikkunaa

Layout-välilehti > Laitteet-ryhmä > Symbolit

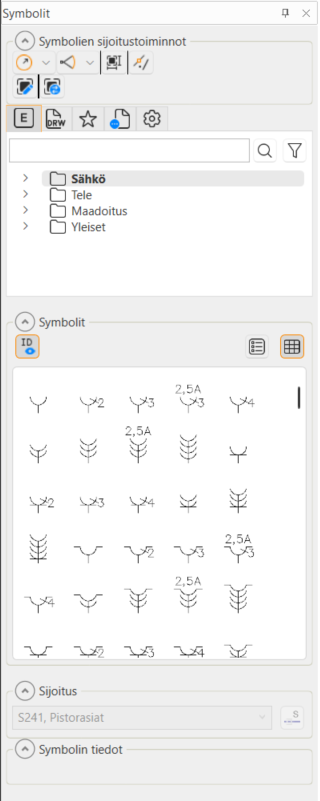

Tällä toiminnolla voit avata Symbolit-ikkunan. Ikkunassa on helppo tarkastella symboleja ja sijoittaa niitä kuvaan; sijoitustoiminnot ovat käytettävissä saman käyttöliittymän kautta. Voit telakoida ikkunan haluamaasi kohtaan näytöllä ja pitää sen auki työskentelyn ajan.

Lue lisää:

Tarkastele symboleita

Symbolit-ikkunan yläosasta voit valita tarkasteltavat symbolit:

Electrical-symbolit

Symbolit aktiivisessa kuvassa

Käyttäjän symbolit

Suosikkisymbolit – Voit määritellä symboleja suosikeiksesi napsauttamalla symbolia hiiren kakkospainikkeella ja valitsemalla Lisää suosikkeihin. Voit valita suosikkisymbolejasi avoinna olevasta kuvasta tai projektista sekä Electrical-symboleista.

Tarvittaessa voit poistaa symbolin suosikeistasi napsauttamalla sitä hiiren kakkospainikkeella ja valitsemalla Poista suosikeista.

Toisen kuvan symbolit – Voit tarvittaessa valita symboleja myös toisesta (suljetusta) kuvasta. Symbolikuvauksen tulee löytyä symbolihakemistosta.

Napsauta -painiketta valitaksesi kuvan, josta haluat lukea symbolit. Hakemasi kuvat jäävät muistiin ja ovat valittavissa alasvetovalikosta myöhemminkin. Voit poistaa kuvia listasta napsauttamalla kuvan nimen vieressä olevaa (Poista)  -painiketta.

Asetukset – Voit valita toisen kuvatyypin, jonka symbolit haluat nähdä ikkunassa tilapäisesti. Tasopiirustuksessa voit esimerkiksi valita näytettäväksi piirikaaviosymbolit. Asetus on voimassa niin kauan kuin Symbolit-ikkuna on auki. Kun suljet ikkunan ja avaat sen seuraavan kerran, näytetään jälleen kuvan kuvatyypin mukaiset symbolit

Valintasi mukaiset symbolit näytetään ikkunan keskellä Symbolit-osiossa. Jos aktiivisena on kuva, jolle ei ole määritelty kuvatyyppiä tai jolla ei ole symboleita, ikkunassa näytetään piirikaaviosymbolit.

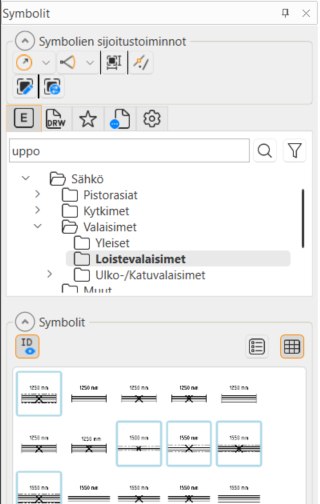

Tarvittaessa voit etsiä symbolia hakukentän avulla kirjoittamalla hakusanan (symbolin nimen tai kuvauksen osittain tai kokonaan) kenttään ja painamalla Enteriä tai napsauttamalla (Etsi)  -painiketta. Hakuasi vastaavat symbolit korostetaan Symbolit-osiossa:

Lisäksi voit suodattaa hakutuloksia (Suodata)  -painikkeella siten, että symboleista näytetään vain hakutuloksia vastaavat. Suodatus jää päälle ja on käytössä, kunnes napsautat painiketta uudelleen.

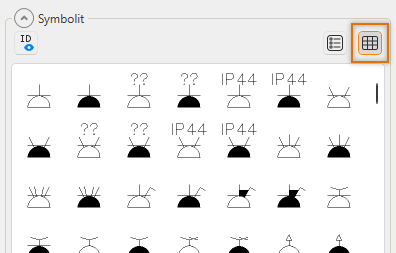

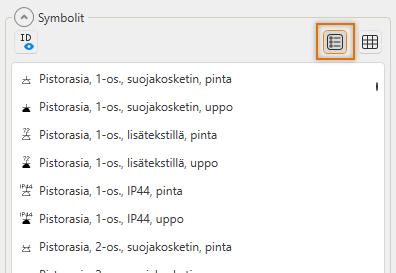

Voit tarkastella symboleja joko rivi- tai kuvakeluettelomuodossa:

Riviluettelo: Kuvakeluettelo:

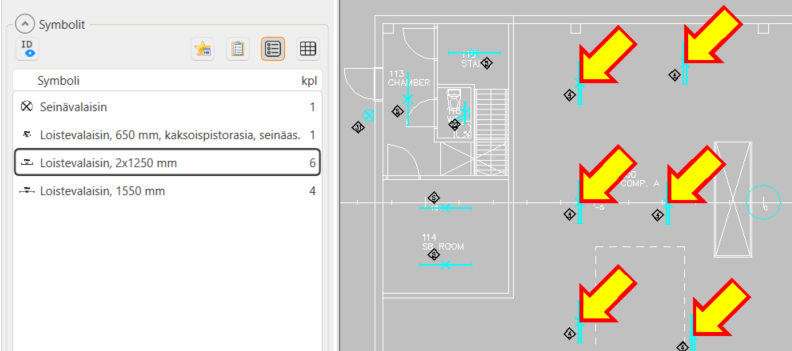

Symbolit aktiivisessa kuvassa   -välilehdellä riviluettelosta näkee myös symbolien määrän kuvassa. Lisäksi voit napsauttaa haluamaasi symbolia hiiren kakkospainikkeella ja valita Näytä symbolit kuvasta, jolloin symbolit näytetään kuvasta nuolilla:

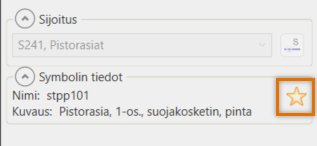

Kun valitset Symbolit-osiosta symbolin, sen nimi ja kuvaus näytetään Symbolin tiedot  -osiossa. Voit lisätä symbolin suosikkeihisi napsauttamalla (Lisää suosikkisymboleihin)  -painiketta. Vastaavasti voit poistaa symbolin suosikeistasi napsauttamalla painiketta uudelleen.

Vaihtoehtoisesti voit napsauttaa haluamaasi symbolia hiiren kakkospainikkeella ja valita Lisää suosikkeihin tai Poista suosikeista.

Hallitse symboleita

Ikkunan yläosassa voit hallita symboleita seuraavasti:

Muokkaa symbolia – Muokkaa omaa symboliasi. Jos haluat muokata muita symboleita, tallenna ne ensin Tallenna oma symboli  -toiminnolla.
Vaihda symboli – Vaihda symbolin esiintymät kuvassa toiseen symboliin. Toiminto ottaa huomioon symboleiden ja kuvan symbolikertoimet, jolloin esim. valaisimen vaihto loistevalaisimeen onnistuu ongelmitta.

Hallitse omia symboleita

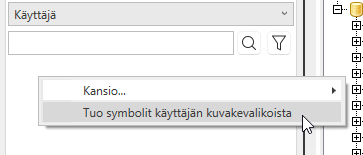

Voit tallentaa ja sijoittaa omia symboleitasi (Käyttäjän symbolit)  -välilehden kautta. Tallenna oma symboli  -toiminnolla luomasi symbolit löytyvät tältä välilehdeltä, minkä lisäksi voit tuoda aiemmin luomiasi symboleita kuvakevalikoista Symbolit-ikkunaan napsauttamalla hiiren kakkospainiketta ja valitsemalla Tuo symbolit käyttäjän kuvakevalikoista:

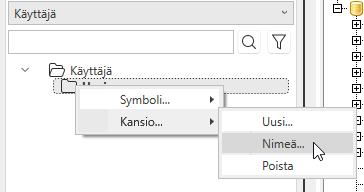

Voit määritellä kansiorakenteen itse; voit luoda haluamasi kansiot ja alikansiot ja nimetä ja uudelleennimetä ne haluamallasi tavalla.

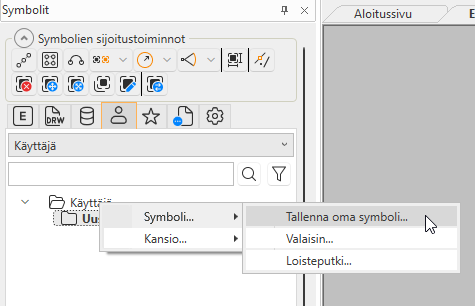

Ensimmäisen kansion luotuasi voit käyttää Tallenna oma symboli  -toimintoa välilehden kautta:

Voit sijoittaa omia symboleitasi samoin kuin muita symboleita: kaksoisnapsauta symbolia tai napsauta sitä hiiren kakkospainikkeella ja valitse Sijoita symboli kuvaan. Voit myös määritellä omia symbolejasi suosikeiksi, jolloin löydät ne myös (Suosikkisymbolit)  -välilehden kautta ja Symbolin valinta  -dialogista.

Sijoita symboleita

Sijoita haluamasi symboli kaksoisnapsauttamalla sitä ja osoittamalla kuvasta sijoituspisteen. Vaihtoehtoisesti voit sijoittaa symbolin napsauttamalla sitä hiiren kakkospainikkeella ja valitsemalla Sijoita symboli kuvaan.

Voit myös käyttää ikkunan yläosan sijoitustoimintoja. Katso lisätietoja näistä toiminnoista seuraavista kohdista:

Symbolin sijoituksen yhteydessä voit valita, näytetäänkö kuvassa tunnus vai ei käyttämällä (Vaihda tunnuksen näkyvyys päälle pois)  -painiketta. Kun tunnus on valittu näytettäväksi, painike on korostettu.

Symbolit aktiivisessa kuvassa -välilehdellä voit lisätä määräluettelon kuvaan tai leikepöydälle:

  • (Määräluettelo kuvaan)  -painikkeella voit lisätä kuvaan määräluettelon aktiivisen kuvan symboleista. Katso lisätietoja kohdasta Määrälaskenta.

  • (Määräluettelo leikepöydälle)  -painikkeella voit kopioida määräluettelon aktiivisen kuvan symboleista leikepöydälle käytettäväksi toisaalla.

Lue myös
